تفاصيل المنتج:
|
| اسم المنتج: | وحدة الإرسال الأحادي للفيديو 3Gbps | عرض النطاق: | 50 ميجابت في الثانية - 2.97 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي: | TX-1310nm بدون RX | تعيين دبوس: | Pinout غير MSA |
| واجهه المستخدم: | LC البسيط | وصول الكابلات: | 40 كم |
| درجة الحرارة: | تجاري | DDMI: | أيد |
| الكلمات الدالة: | 3Gbps فيديو SFP الارسال البصري | ||
| إبراز: | LC Simplex Video SFP Transceiver,1310nm Video SFP Transceiver,40km SFP Transmitter |
||
غير MSA 3G-SDI SFP Tx فقط 1310 نانومتر 40 كم فيديو أنماط باثولوجية وحدة إرسال واحدة DDM لـ SD / HD / 3G SDI
خصائص التشغيل
| اسم المنتج | 3Gbps فيديو SFP أحادي الارسال | ف / ن | GTS-L1330-40DCTN |
| بت راتا | تصل إلى 2.97 جيجابت / ثانية | تعيين دبوس | Pinout غير MSA |
| نوع الوحدة | TX واحد | C- درجة الحرارة. | من 0 إلى 70 درجة مئوية |
| الطول الموجي (TX) | 1310 نانومتر | وصول الكابلات | 10 كم |
| رابط بصري | LC البسيط | وسائل الإعلام | الألياف أحادية الوضع |
| المرسل | DFB ليزر | مكون جهاز الاستقبال | غير متاح |
| جهد مزود الطاقة | 3.3 فولت | الحالي (ماكس) | 350 مللي أمبير |
| تم إطلاق الطاقة | -2 ~ + 3dBm | ER | > 5.0 ديسيبل |
| الأنماط المرضية | الدعم كافتراضي | DDM | مع |
| OEM / ODM | نعم | MTBF | 1،000،000 ساعة |
| التطبيقات | SD / HD / 3G SDI | ||
وصف

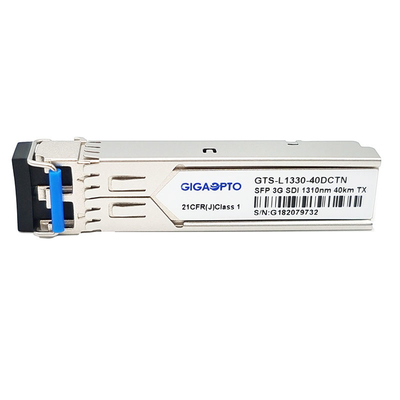

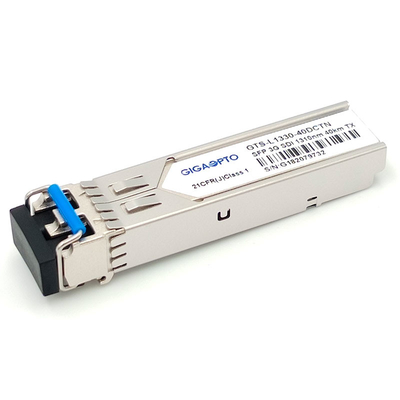

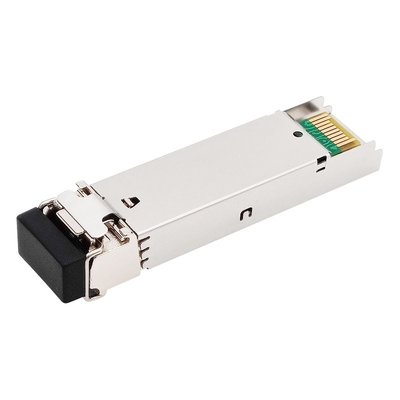

تم تصميم جهاز الإرسال الأحادي GTS-L1330-40DCTN 3G SDI Video SFP من Gigaopto لتطبيقات نقل الفيديو أحادي القناة لمسافة تزيد عن 40 كم على SMF عبر الطول الموجي 1310 نانومتر مع موصل LC البسيط ، وهو يدعم معدلات البيانات من 50 ميجابت / ثانية إلى 2.97 جيجابت / ثانية.
تم تصميم جهاز الإرسال هذا خصيصًا للحصول على أداء قوي في وجود أنماط مرضية SDI للمعدلات التسلسلية SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M.
يتكون جهاز الإرسال هذا من قسمين: جهاز إرسال ليزر DFB ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع ، ومتوافق تمامًا مع SFP MSA ، تتوفر وظائف مراقبة التشخيص الرقمي في الوقت الفعلي على النحو الافتراضي بواسطة SFF-8472.
سمات
طلب
تعريف رقم التعريف الشخصي
ملحوظة: جمعية مهندسي الصور المتحركة والتلفزيون باختصار لـ SMPTE لديها معايير للتعامل مع إشارات الفيديو عالية الدقة بنمط مرضي.تستدعي معايير SMPTE حاليًا 259M (SD-SDI) و 344 م (ED-SDI) و 292 م (HD-SDI) و 424 م (3G-SDI).
SMPTE 297-2006: تحدد هذه المواصفة واجهة الألياف البصرية لإرسال واستقبال إشارات SDI بمعدلات بيانات مختلفة: 3G ~ 12G
SMPTE 259M: 143 حتى 360 ميجا بايت / ثانية
SMPTE 344M: 540 ميجا بايت / ثانية
SMPTE 292: 1.485 و 1.485 / 1.001 جيجابت / ثانية
SMPTE 424M: 2.97 و 2.97 / 1.001 جيجابت / ثانية
معدلات البت هذه كافية لفيديو 1080 بكسل بمعدل 50 أو 60 إطارًا في الثانية.
