تفاصيل المنتج:
|
| اسم المنتج: | الارسال 3G SDI | معدل البت: | 3 جيجابايت / ثانية |
|---|---|---|---|
| الطول الموجي (TX): | 1310 نانومتر | تعيين دبوس: | MSA |
| موصل بصري: | LC | مسافه: بعد: | 10 كم |
| DDM: | نعم | ضمان: | 3 سنوات |
| الكلمات الدالة: | الارسال الأحادي SDI | ||
| إبراز: | جهاز الإرسال والاستقبال 3G Video SFP,TX1310nm Video SFP Transceiver,HD SDI SFP |
||
3Gb / s 1310nm 10km DOM LC SMF أحادي الإرسال للفيديو الأنماط المرضية وحدة الإرسال والاستقبال MSA Pinout
خصائص التشغيل
| اسم المنتج | 3G HD / SDI SFP الارسال | رقم القطعة | GTS-L1330-40DCT |
| عرض النطاق | 50 ميجابت في الثانية - 2.97 جيجابت في الثانية | تعيين دبوس | MSA |
| نوع الوحدة | TX واحد | نطاق درجة حرارة | تجاري |
| الطول الموجي للمركز (TX) | 1310 نانومتر | كابل | 10 كيلومترات |
| موصل | LC البسيط | نوع الألياف | SMF |
| نوع LD | DFB ليزر | نوع PD | غير متاح |
| جهد مزود الطاقة | + 3.3 فولت | إجمالي التيار (ماكس) | 400 مللي أمبير |
| طاقة الإخراج TX | -5 ~ 0 ديسيبل | ER. | > 5.0 ديسيبل |
| الأنماط المرضية | مع | DDMI | معتمد كإعداد افتراضي |
| OEM / ODM | أيد | البروتوكولات | SFP MSA |
| التطبيقات | SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M | ||
وصف

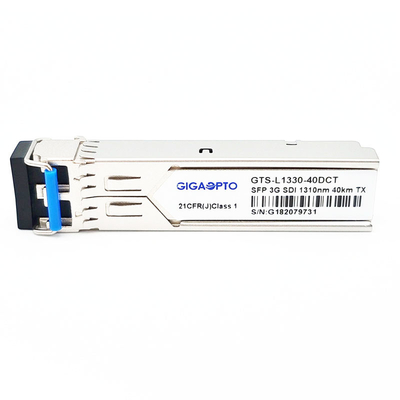

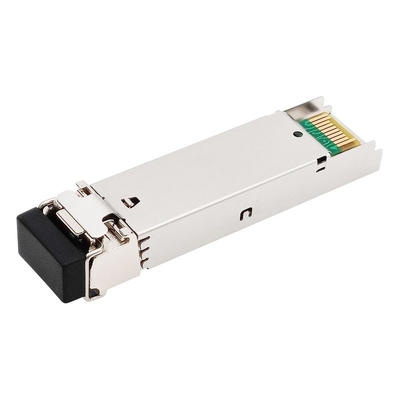

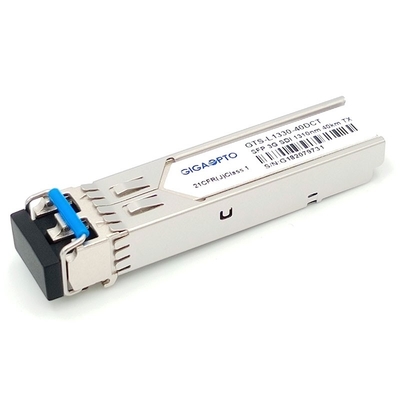

وحدة الإرسال الأحادي GTS-L1330-40DCT 3G SDI من Gigaopto هي وحدة إرسال بصرية أحادية الوضع ثنائية القناة مصممة لنقل الإشارات الرقمية التسلسلية الضوئية على النحو المحدد في SMPTE 297-2006.
إنه يدعم من 50 ميجابت في الثانية إلى 3 جيجابت في الثانية وهو مصمم خصيصًا لنقل أنماط SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M SDI.
يتكون جهاز الإرسال هذا من قسمين: جهاز إرسال ليزر DFB ووحدة تحكم MCU.تلبي جميع الوحدات متطلبات أمان الليزر من الفئة الأولى ، ويمكنها نقل إشارة من 50 ميجابت في الثانية إلى 3 جيجابت في الثانية تصل إلى 40 كم مع إشارات مرضية تبلغ 3 جيجابت في الثانية.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع ، وهو متوافق تمامًا مع معايير SFP MSA و SFF-8472.تتيح مراقبة التشخيصات الرقمية المدمجة (DDM) الوصول إلى معلمات التشغيل في الوقت الفعلي.
إنها مناسبة لتطبيقات البث الرقمي عالية الوضوح.
سمات
طلب
تعريف رقم التعريف الشخصي
HD-SDI SD-SDI 3G-SDI SFP Video TX1310nm 40KM مرسل فقط
ملاحظة: جمعية مهندسي الصور المتحركة والتلفزيون باختصار لـ SMPTE لديها معايير للتعامل مع إشارات الفيديو عالية الدقة بنمط مرضي.تستدعي معايير SMPTE حاليًا 259M (SD-SDI) و 344 م (ED-SDI) و 292 م (HD-SDI) و 424 م (3G-SDI).
SMPTE 297-2006: تحدد هذه المواصفة واجهة الألياف البصرية لإرسال واستقبال إشارات SDI بمعدلات بيانات مختلفة: 3G ~ 12G
SMPTE 259M: 143 حتى 360 ميجا بايت / ثانية
SMPTE 344M: 540 ميجا بايت / ثانية
SMPTE 292: 1.485 و 1.485 / 1.001 جيجابت / ثانية
SMPTE 424M: 2.97 و 2.97 / 1.001 جيجابت / ثانية
معدلات البت هذه كافية لفيديو 1080 بكسل بمعدل 50 أو 60 إطارًا في الثانية.
