تفاصيل المنتج:
|
| اسم المنتج: | 3G SDI BiDi SFP جهاز الإرسال والاستقبال | معدل البت: | 50 ميجا بايت / ثانية - 2.97 جيجا بايت / ثانية |
|---|---|---|---|
| الطول الموجي: | TX1550nm / RX1310nm | عناصر: | DFB Lase ، PIN |
| موصل: | Simplex LC | مسافه: بعد: | 40 كم لـ 3G-SDI |
| ضمان: | 3 سنوات | OEM / ODM: | أيد |
| الكلمات الدالة: | 3G Digital Video SFP | ||
| إبراز: | وحدة استقبال جهاز الإرسال RX1310nm,وحدة استقبال جهاز الإرسال TX1550nm,SMPTE SFP |
||

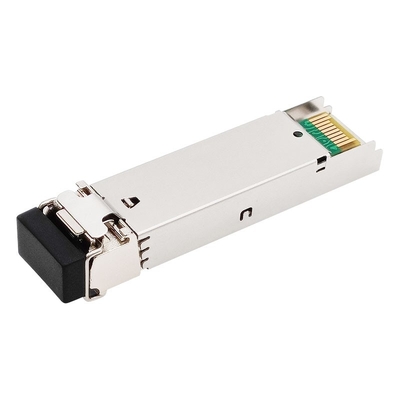

3Gb / s BiDi SFP TX1550nm / RX1310nm وحدة الإرسال والاستقبال للأنماط المرضية للفيديو 40 كم لـ SD / HD / 3G-SDI LC SMF DDM MSA Pinout
خصائص التشغيل
| اسم المنتج | 3G SDI BiDi SFP | رقم القطعة | GTS-B5330-40DC |
| معدل البت | 50 ميجابت / ثانية - 2.97 جيجابت / ثانية | تخصيص رقم التعريف الشخصي | MSA |
| نوع الوحدة | مرسل + مستقبل | درجة الحرارة | كوم. |
| الطول الموجي | TX1550nm / RX1310nm | مسافة الألياف | 40 كم @ G.652 |
| واجهه المستخدم | Simplex LC | نوع الألياف | الألياف أحادية الوضع |
| نوع المرسل | DFB ثنائية الاتجاه | نوع المستقبل | دبوس |
| مصدر التيار | 3.3 فولت | الحالي (ماكس) | 450 مللي أمبير |
| TX الضوئية | -2 ~ + 3dBm | حساسية Rx (3G-SDI) | <-18 ديسيبل (PBRS) 2 |
| حساسية Rx (HD-SDI) | <-21 ديسيبل (PBRS) 2 | ||
| حساسية Rx (SD-SDI) | <-22 ديسيبل (PBRS) 2 | ||
| نسبة الانقراض | > 5.0 ديسيبل | تشبع جهاز الاستقبال | > 0 ديسيبل |
| الأنماط المرضية | إفتراضي | التشخيص في الوقت الحقيقي | أيد |
| OEM / ODM | أيد | البروتوكولات | SFP MSA |
| التطبيقات | موجهات فيديو عالية الكثافة متوافقة مع SMPTE 297-2006 | ||
وصف

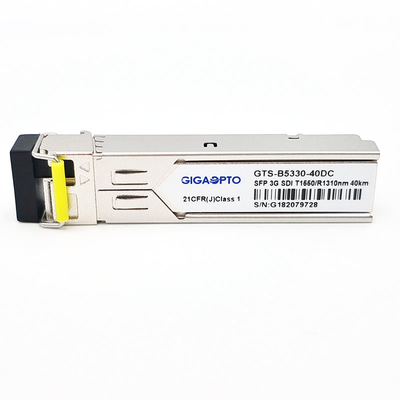

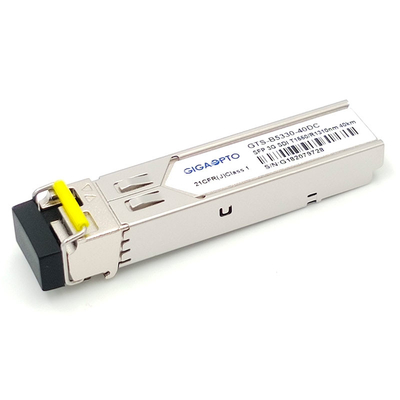

Gigaopto GTS-B5330-40DC عبارة عن وحدة إرسال واستقبال بصرية من الألياف BiDi SFP مصممة لإرسال واستقبال الإشارات الرقمية التسلسلية الضوئية على النحو المحدد في SMPTE 297-2006.
تم تصميم جهاز الإرسال والاستقبال لنقل / استقبال معدلات البيانات من 50 ميجابت في الثانية إلى 2.97 جيجابت في الثانية ويدعم الأنماط المرضية SDI لمعدل SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M ، ويمكن تحقيق مسافة قصوى تبلغ 40 كم بإشارات مرضية بسرعة 3 جيجابت في الثانية على مدى واحد - وضع الألياف (SMF) مع موصل LC البسيط
إنه مزود بجهاز إرسال ليزر 1310 نانومتر DFB.يستخدم قسم المستقبل مضخمًا أوليًا للكاشف مدمجًا بقدرة 1550 نانومتر مثبتًا في رأس بصري و IC مقيدًا لما بعد مكبر الصوت.
يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) ، وهو مزود بموصل SFP + 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر I2C.
ملاحظة: يجب استخدام هذه الوحدة ثنائية الاتجاه مع جهاز إرسال واستقبال آخر (GTS-B3530-40DC لدينا) أو مع معدات شبكة ذات أطوال موجية تكميلية.
سمات
طلب
تعريف رقم التعريف الشخصي
