تفاصيل المنتج:
|
| اسم المنتج: | 3G SMPTE BiDi جهاز الإرسال والاستقبال البصري | عرض النطاق: | 50 ميجابت / ثانية - 2.97 جيجابت / ثانية |
|---|---|---|---|
| الطول الموجي: | TX1550nm / RX1310nm | عناصر: | DFB ليزر / رقم التعريف الشخصي |
| موصل: | Simplex LC | مسافه: بعد: | 10 كم لـ 3G-SDI |
| الكلمات الرئيسية 1: | وحدة SD / HD / 3G SFP ثنائية الاتجاه | الكلمات الرئيسية 2: | بث SD / HD / 3G SFP |
| إبراز: | 3Gb / S Single Mode BiDi SFP,10km Single Mode BiDi SFP,BiDi SFP Module |
||

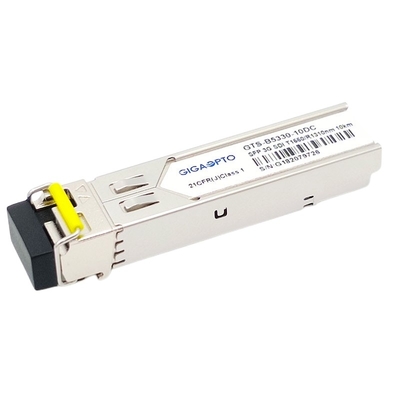

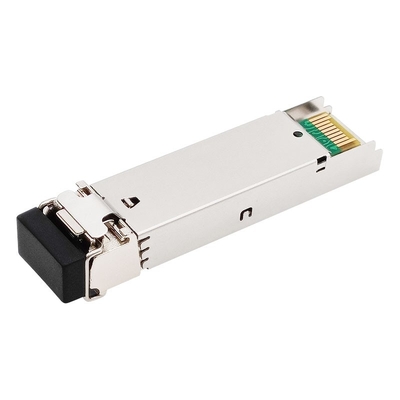

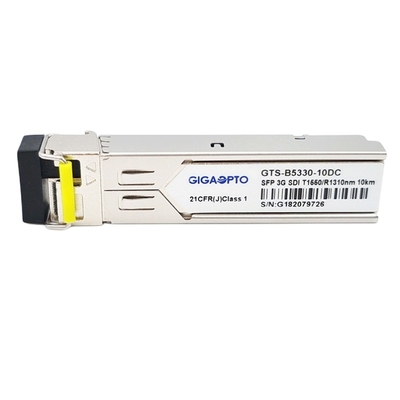

وحدة الإرسال والاستقبال 3Gbps MSA SMPTE SFP BiDi TX1550nm / RX1310nm 10km لـ SD / HD / 3G-SDI LC SMF DDM
خصائص التشغيل
| صاسم roduct | 3G SMPTE BiDi SFP | رقم القطعة | GTS-B5330-10DC |
| معدل البت | 50 ميجابت / ثانية - 2.97 جيجابت / ثانية | MSA Pinout | نعم |
| نوع الوحدة | مرسل + مستقبل | مؤقت. | كوم. |
| الطول الموجي | TX1550nm / RX1310nm | مسافة الألياف | 10 كم |
| موصل | Simplex LC | نوع الألياف | SMF |
| نوع LD | DFB ثنائية الاتجاه | نوع PD | دبوس |
| جهد مزود الطاقة | 3.3 فولت | إجمالي التيار (نموذجي) | 200 مللي أمبير |
| TX Power (ديسيبل) | -5 ~ 0 ديسيبل | حساسية لـ SMPTE 424M 2.97 Gb / s | <-18dBm (باثولوجي) |
| حساسية لـ SMPTE 292M 1.485 Gb / s | <-20dBm (باثولوجي) | ||
| نسبة الانقراض | > 5.0 ديسيبل | قوة-الدخل | 12 ديسيبل |
| الأنماط المرضية | الدعم | DDM | نعم |
| سلامة الليزر | الفئة 1 | OEM / ODM | أيد |
| البروتوكولات | SFP MSA | ||
| طلب | SD / HD / 3G SDI | ||
وصف
Gigaopto GTS-B5330-10DC عبارة عن وحدة إرسال واستقبال بصرية من الألياف ثنائية الاتجاه SFP واحدة مصممة لإرسال واستقبال الإشارات الرقمية التسلسلية الضوئية على النحو المحدد في SMPTE 297-2006.
تم تصميم جهاز الإرسال والاستقبال لنقل / استقبال معدلات البيانات من 50 ميجابت في الثانية إلى 2.97 جيجابت في الثانية ويدعم الأنماط المرضية SDI لمعدل SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M ، ويمكن تحقيق مسافة قصوى تبلغ 10 كم باستخدام إشارات مرضية بسرعة 3 جيجابت في الثانية على مدى واحد - وضع الألياف (SMF) مع موصل LC البسيط
إنه مزود بجهاز إرسال ليزر 1550nm DFB.يستخدم قسم المستقبل مضخمًا أوليًا للكاشف مدمجًا 1310 نانومتر مركب في رأس بصري و IC مقيد لما بعد مكبر الصوت.
يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) ، وهو مزود بموصل SFP + 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر I2C.
ملاحظة: يجب استخدام هذه الوحدة ثنائية الاتجاه مع جهاز إرسال واستقبال آخر أو معدات شبكة ذات أطوال موجية تكميلية.
سمات
طلب
تعريف رقم التعريف الشخصي
