تفاصيل المنتج:
|
| اسم المنتج: | 3G Digital Video BiDi SFP | عرض النطاق: | 50 ميجابت في الثانية - 2.97 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي: | 1310nm-TX / 1550nm-RX | مكونات بصرية: | DFB + PIN |
| موصل: | Simplex LC | تَوصِيل: | 10 كم لـ 3G-SDI |
| ضمان: | 3 سنوات | الكلمات الرئيسية 1: | وحدة الإرسال والاستقبال SD / HD / 3G SFP ثنائية الاتجاه |
| الكلمات الرئيسية 2: | 3G SDI BiDi 1310nm / 1550nm 10km | ||
| إبراز: | MSA SFP BiDi,Video SFP BiDi,وحدة الإرسال والاستقبال 10 كم |
||

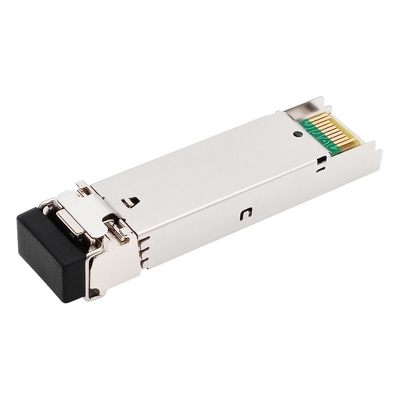

3G BiDi SFP 1310nm-TX / 1550nm-RX وحدة الإرسال والاستقبال للأنماط المرضية للفيديو 10 كم لـ SD / HD / 3G-SDI LC SMF DMI MSA Pinout
خصائص التشغيل
| اسم المنتج | 3G Digital Video BiDi SFP | رقم القطعة | GTS-B3530-10DC |
| معدل البيانات | 2.97 جيجابت / ثانية | MSA Pinout | نعم |
| نوع الوحدة | جهاز الإرسال والاستقبال | درجة الحرارة التشغيل. | 0 درجة مئوية إلى 70 درجة مئوية |
| الطول الموجي | 1310nm-TX / 1550nm-RX | مسافه: بعد | 10 كم |
| موصل | LC | وسائل الإعلام | SMF |
| نوع المرسل | DFB ثنائية الاتجاه | نوع المستقبل | دبوس |
| جهد مزود الطاقة | 3.3 فولت | إجمالي التيار (نموذجي) | 200 مللي أمبير |
| TX الضوئية | -5 ~ 0 ديسيبل | تلقي الحساسية | <-18dB (PRBS 223-1 ، BER = 1E-12) |
| نسبة الانقراض | > 5.0 ديسيبل | ميزانية السلطة | 13 ديسيبل |
| الأنماط المرضية | إفتراضي | التشخيص | نعم |
| OEM / ODM | أيد | تحذير | 3 سنوات |
| طلب | SD / HD / 3G SDI | ||
وصف

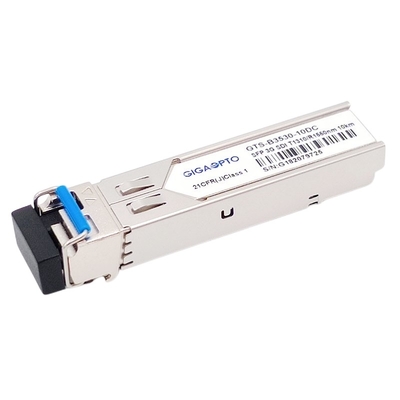

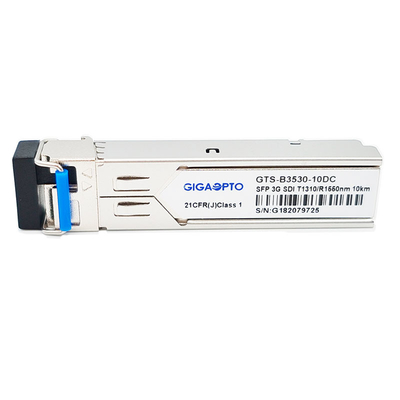

Gigaopto GTS-B3530-10DC عبارة عن وحدة إرسال واستقبال بصرية من الألياف ثنائية الاتجاه SFP مصممة لإرسال واستقبال الإشارات الرقمية التسلسلية الضوئية على النحو المحدد في SMPTE 297-2006.
تم تصميم جهاز الإرسال والاستقبال لنقل / استقبال معدلات البيانات من 50 ميجابت في الثانية إلى 2.97 جيجابت في الثانية ويدعم الأنماط المرضية SDI لمعدل SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M ، ويمكن تحقيق مسافة قصوى تبلغ 10 كم باستخدام إشارات مرضية بسرعة 3 جيجابت في الثانية على مدى واحد - وضع الألياف (SMF) مع موصل LC البسيط
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر 1310 نانومتر DFB ، وديود ضوئي PIN 1550 نانومتر مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ، و Reclocker ، ووحدة تحكم MCU.يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) ، وهو مزود بموصل SFP + 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر I2C.
سمات
طلب
تعريف رقم التعريف الشخصي
