تفاصيل المنتج:
|
| العنصر: | 3G SMPTE Video CWDM SFP | عرض النطاق: | 50 ميجابت / ثانية - 2.97 جيجابت / ثانية |
|---|---|---|---|
| الطول الموجي / القناة: | 1270 ~ 1610 نانومتر / C21 ~ C61 CWDM | مكونات بصرية: | DFB / رقم التعريف الشخصي |
| واجهه المستخدم: | دوبلكس LC | مسافه: بعد: | 40 كم |
| ضمان: | 36 شهرًا | الكلمات الرئيسية 1: | SD / HD / 3G SDI CWDM SFP |
| الكلمات الرئيسية 2: | جهاز الإرسال والاستقبال ST420 3G SDI | ||
| إبراز: | وحدة الإرسال والاستقبال 3Gb / S SFP,وحدة الإرسال والاستقبال SFP للفيديو,جهاز الإرسال والاستقبال CWDM |
||
3G-SDIMSAفيديو SFP CWDM 1271 ~ 1611nm وحدة الإرسال والاستقبال البصرية40 كم SMF LC DOM
خصائص التشغيل
| اسم المنتج | 3G-SD / HD / 3G-SDI SFP | رقم القطعة | GTS-Cxx30-40DC |
| عرض النطاق | 50 ميجابت في الثانية - 2.97 جيجابت في الثانية | MSA Pinout | نعم |
| نوع الوحدة | مرسل + مستقبل | بيئة | أثناء التشغيل: 0 درجة مئوية إلى 70 درجة مئوية |
| قناة الطول الموجي | CWDM (1270 ~ 1610) نانومتر | ماكس ريتش | 40 كم |
| نوع الموصل | دوبلكس LC | وسائل الإعلام | SMF G.652.1 تحديث |
| نوع المرسل | DFB CWDM | نوع PD | دبوس |
| جهد مزود الطاقة | 3.3 فولت | إجمالي التيار | 400mA (كحد أقصى) |
| طاقة خرج جهاز الإرسال | -2 ~ + 3dBm | حساسية Rx (SD-SDI) | <-20 ديسيبل (PRBS) |
| حساسية Rx (HD-SDI) | <-20 ديسيبل (PRBS) | ||
| حساسية Rx (3G-SDI) | <-20 ديسيبل (PRBS) | ||
| نسبة الانقراض | > 5.0 ديسيبل | RX الزائد | > 0 ديسيبل |
| الأنماط المرضية | إفتراضي | DDMI | نعم |
| الضمان الوقت | 3 سنوات | OEM / ODM | أيد |
| طلب | SMPTE 424M (2.97Gb / s) ، SMPTE 292M (1.485Gb / s) ، SMPTE 259M (270 / 360Mb / s) ، موجه فيديو عالي الكثافة ، كاميرات البث ، Gigabit Ethernet ، OC-48 و 2x قناة ليفية | ||
وصف لالفيديو الرقمي 3G CWDM SFP 1270nm ~ 1610 نانومتر40 كمسلسلة جهاز الإرسال والاستقبال
تم تصميم وحدة الإرسال والاستقبال 3G-SDI CWDM SFP لنقل / استقبال البيانات ثنائية القناة من 50 ميجابت في الثانية إلى 2.97 جيجابت في الثانية وهي مصممة خصيصًا للأداء القوي في وجود أنماط مرضية SDI لـ SMPTE259M و SMPTE 344M و SMPTE 292M و SMPTE 424M التسلسلي المعدلات ، يمكن أن تصل مسافة النقل القصوى إلى 40 كم عبر الألياف أحادية الوضع (SMF) مع موصل LC مزدوج.
تعمل هذه الوحدة بطول موجة اسمي لطول موجة CWDM.هناك ثمانية عشر طولًا موجيًا مركزيًا متاحًا من 1270 نانومتر إلى 1610 نانومتر ، مع كل خطوة 20 نانومتر ، وهذا يساعد العميل على زيادة عرض النطاق الترددي للبنية التحتية البصرية الحالية للفيديو دون إضافة خيوط ليفية جديدة
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.تتوفر وظائف التشخيص الرقمي عبر I2C.
الوحدة متوافقة تمامًا مع SMPTE 297M-2006.

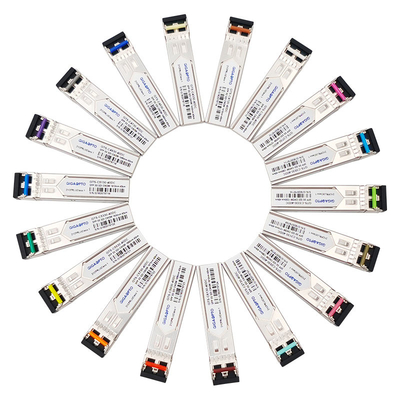

معلومات الطلبية
| رقم القطعة | الوصف- Digital Video 3G CWDM | قناة CWDM | تصل | MSA | لون المزلاج |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm / -C27 | 40 كم | ص | ضوء ارجواني |

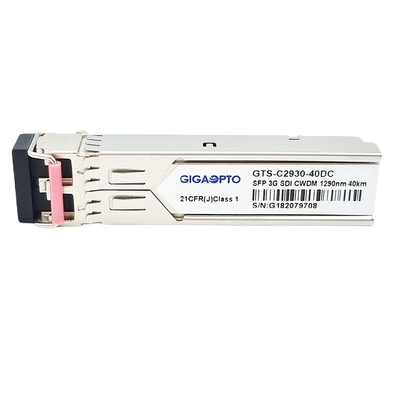

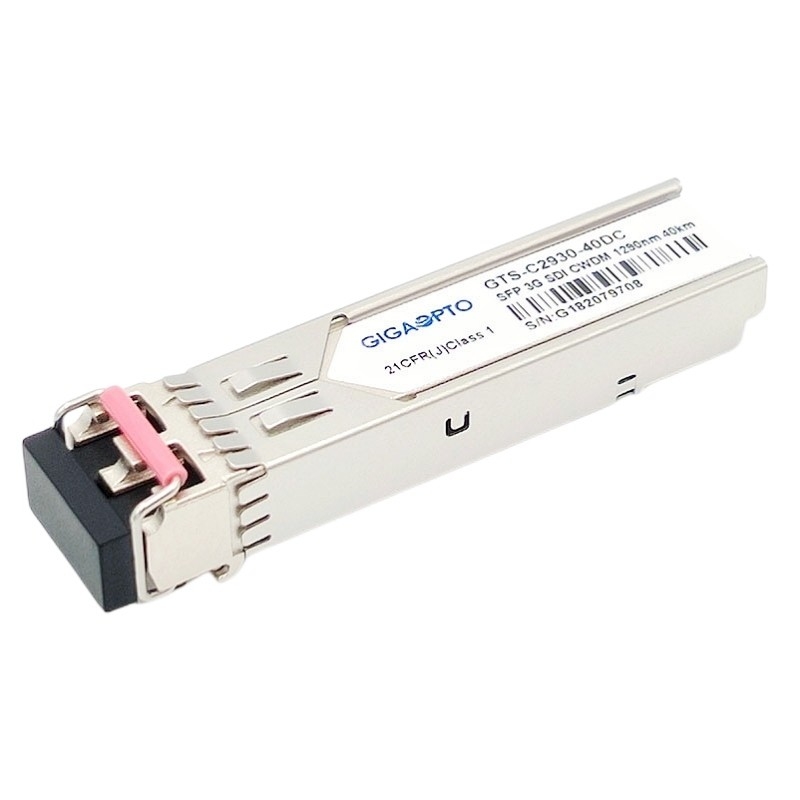

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm / -C29 | 40 كم | ص | السماء الزرقاء |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310 نانومتر / -C31 | 40 كم | ص | الأخضر الأصفر |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330 نانومتر / -C33 | 40 كم | ص | مغرة صفراء |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350 نانومتر / -C35 | 40 كم | ص | لون القرنفل |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm / -C37 | 40 كم | ص | اللون البيج |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm / -C39 | 40 كم | ص | أبيض |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410 نانومتر / -C41 | 40 كم | ص | فضة |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430 نانومتر / -C43 | 40 كم | ص | أسود |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450 نانومتر / -C45 | 40 كم | ص | اصفر برتقالي |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm / -C47 | 40 كم | ص | رمادي |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm / -C49 | 40 كم | ص | فوليت |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510 نانومتر / -C51 | 40 كم | ص | أزرق |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530 نانومتر / -C53 | 40 كم | ص | لون أخضر |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm / -C55 | 40 كم | ص | الأصفر |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570 نانومتر / -C57 | 40 كم | ص | البرتقالي |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590 نانومتر / -C59 | 40 كم | ص | أحمر |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610 نانومتر / -C61 | 40 كم | ص | بني |
سمات
طلب
تعريف رقم التعريف الشخصي
3G SMPTE Video CWDM SFP ، 1270nm-1610nm ، 40km Dual LC ، MSA Pinout
