تفاصيل المنتج:
|
| اسم المنتج: | جهاز الإرسال والاستقبال CWDM SFP 3G-SDI | معدل البت: | 50 ميجابت / ثانية - 2.97 جيجابت / ثانية |
|---|---|---|---|
| الطول الموجي: | 1270 ~ 1610 نانومتر CWDM | موصل: | دوبلكس LC |
| مسافه: بعد: | 20 كم | ضمان: | 3 سنوات |
| الكلمات الرئيسية 1: | وحدة الإرسال والاستقبال 3G CWDM SFP | الكلمات الرئيسية 2: | جهاز الإرسال والاستقبال البصري للفيديو SFP |
| إبراز: | وحدة الإرسال والاستقبال 3G SFP,وحدة الإرسال والاستقبال SDI SFP,وحدة الإرسال والاستقبال 1610nm CWDM |
||
MSA CWDM1270 ~ 1610 نانومترجهاز الإرسال والاستقبال SFP لجهاز الإرسال والاستقبال SD / HD / 3G-SDI للأنماط المرضية للفيديو وحدة الإرسال والاستقبال SFP
خصائص التشغيل
| اسم المنتج | 3G CWDM Video SFP | معدل البت | 50 ميجابت / ثانية - 2.97 جيجابت / ثانية |
| نوع الوحدة | مرسل + مستقبل | MSA / Non-MSA Pinout | MSA |
| شكل عامل | SFP | درجة حرارة التشغيل | تجاري |
| قناة الطول الموجي | CWDM (1270 ~ 1610) نانومتر | مسافه: بعد | 20 كم |
| رابط بصري | دوبلكس LC | وسائل الإعلام | SMF |
| نوع الليزر | DFB CWDM | نوع PD | دبوس |
| مصدر التيار | 3.3 فولت | العرض الحالي | 400 مللي أمبير (نموذجي) |
| TX قوة | -5 ~ 0 ديسيبل | المتلقي حساسية | <-18 ديسيبل |
| ميزانية السلطة | 13 ديسيبل | جهاز الاستقبال الزائد | > -3 ديسيبل |
| DDM / DMI | أيد | نسبة الانقراض | > 6 ديسيبل |
| الأنماط المرضية | مع | ضمان | 3 سنوات |
| OEM / ODM | أيد | وزن | 25 جرام |
| طلب | SD / HD / 3G SDI | ||
وصف المنتجات3G-SDI CWDM SFP 1270nm ~ 161سلسلة جهاز الإرسال والاستقبال 0nm
تم تصميم وحدة الإرسال والاستقبال 3G-SDI CWDM SFP لنقل / استقبال معدلات البيانات من 50 ميجابت في الثانية إلى 2.97 جيجابت في الثانية وهي مصممة خصيصًا للأداء القوي في وجود أنماط مرضية SDI لمعدلات SMPTE259M و SMPTE 344M و SMPTE 292M و SMPTE 424M التسلسلية.الوحدة متوافقة تمامًا مع SMPTE 297M-2006.
يوفر أقصى مسافة نقل تبلغ 20 كم عبر الألياف أحادية الوضع عند 2.97 جيجابت في الثانية للإشارات المرضية.إنه متاح لجميع قنوات CWDM الـ 18 من 1271 نانومتر إلى 1611 نانومتر من الأطوال الموجية ، وهذا يساعد العميل على زيادة عرض النطاق الترددي للبنية التحتية البصرية الحالية للفيديو دون إضافة خيوط ليفية جديدة.
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
تتيح مراقبة التشخيصات الرقمية المدمجة (DDM) الوصول إلى معلمات التشغيل في الوقت الفعلي.
سمات
طلب
معلومات الطلبية

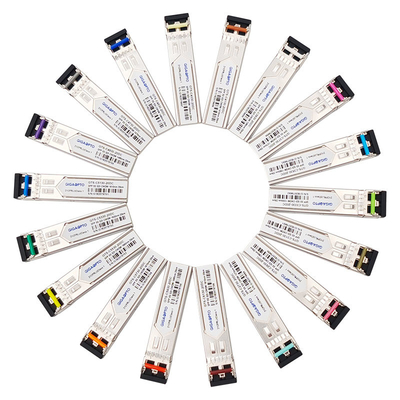

| رقم القطعة | وصف | معدل البيانات | قناة CWDM | مسافة الكابل | لون المزلاج |
| GTS-C2730-20DC | 3G SDI SMPTE CWDM DFB SFP 1270nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1270nm / -C27 | 20 كم | ضوء ارجواني |
| GTS-C2930-20DC | 3G SDI SMPTE CWDM DFB SFP 1290nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1290nm / -C29 | 20 كم | السماء الزرقاء |
| GTS-C3130-20DC | 3G SDI SMPTE CWDM DFB SFP 1310nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1310 نانومتر / -C31 | 20 كم | الأخضر الأصفر |
| GTS-C3330-20DC | 3G SDI SMPTE CWDM DFB SFP 1330nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1330 نانومتر / -C33 | 20 كم | مغرة صفراء |
| GTS-C3530-20DC | 3G SDI SMPTE CWDM DFB SFP 1350nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1350 نانومتر / -C35 | 20 كم | لون القرنفل |
| GTS-C3730-20DC | 3G SDI SMPTE CWDM DFB SFP 1370nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1370nm / -C37 | 20 كم | اللون البيج |
| GTS-C3930-20DC | 3G SDI SMPTE CWDM DFB SFP 1390nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1390nm / -C39 | 20 كم | أبيض |
| GTS-C4130-20DC | 3G SDI SMPTE CWDM DFB SFP 1410nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1410 نانومتر / -C41 | 20 كم | فضة |
| GTS-C4330-20DC | 3G SDI SMPTE CWDM DFB SFP 1430nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1430 نانومتر / -C43 | 20 كم | أسود |
| GTS-C4530-20DC | 3G SDI SMPTE CWDM DFB SFP 1450nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1450 نانومتر / -C45 | 20 كم | اصفر برتقالي |
| GTS-C4730-20DC | 3G SDI SMPTE CWDM DFB SFP 1470nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1470nm / -C47 | 20 كم | رمادي |
| GTS-C4930-20DC | 3G SDI SMPTE CWDM DFB SFP 1490nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1490nm / -C49 | 20 كم | فوليت |
| GTS-C5130-20DC | 3G SDI SMPTE CWDM DFB SFP 1510nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1510 نانومتر / -C51 | 20 كم | أزرق |
| GTS-C5330-20DC | 3G SDI SMPTE CWDM DFB SFP 1530nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1530 نانومتر / -C53 | 20 كم | لون أخضر |

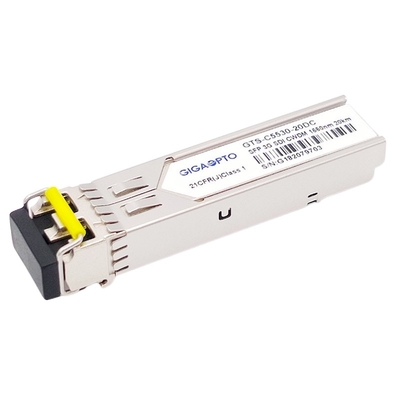

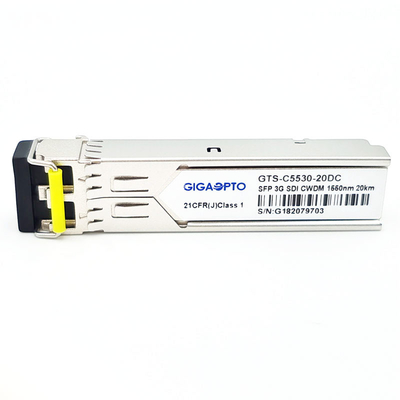

| GTS-C5530-20DC | 3G SDI SMPTE CWDM DFB SFP 1550nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1550nm / -C55 | 20 كم | الأصفر |
| GTS-C5730-20DC | 3G SDI SMPTE CWDM DFB SFP 1570nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1570 نانومتر / -C57 | 20 كم | البرتقالي |
| GTS-C5930-20DC | 3G SDI SMPTE CWDM DFB SFP 1590nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1590 نانومتر / -C59 | 20 كم | أحمر |
| GTS-C6130-20DC | 3G SDI SMPTE CWDM DFB SFP 1610nm PIN 20 كيلومتر SMF Dual LC MSA | الجيل الثالث 3G | 1610 نانومتر / -C61 | 20 كم | بني |
تعريف رقم التعريف الشخصي
3G SDI CWDM SFP ، 1270nm-1610nm ، 20 كم Dual LC ، MSA Pinout
