تفاصيل المنتج:
|
| اسم المنتج: | وحدة الإرسال والاستقبال 3G-SDI SFP | معدل البت: | 3 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي: | 1310 نانومتر | موصل: | دوبلكس LC |
| أقصى مسافة: | 10 كم | DOM: | أيد |
| ضمان: | 3 سنوات | الكلمات الدالة: | 3G-SDI SFP 10 كيلومتر |
| إبراز: | SMPTE Video SFP,SMF Video SFP,SDI SMPTE Transceiver |
||

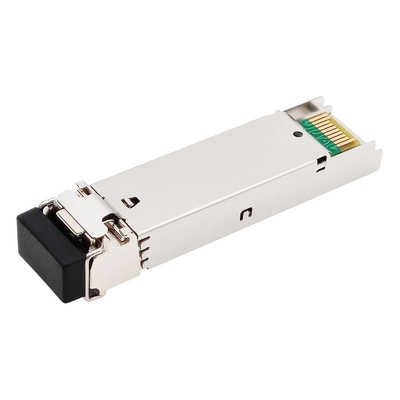

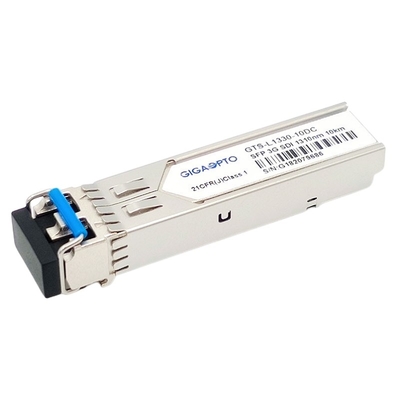

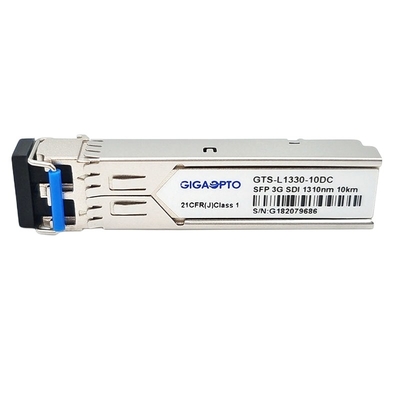

SMPTE 3G SDI SFP 1310nm 10km جهاز إرسال بصري مزدوج LC + وحدة جهاز إرسال واستقبال مستقبل MSA Pinout
وصف
تم تصميم وحدة الإرسال والاستقبال للفيديو Gigaopto GTS-L1330-10DC SMPTE 3G SDI لنقل / استقبال معدلات البيانات من 50 ميجابت في الثانية إلى 2.97 جيجابت في الثانية عبر وصلة نقل ألياف أحادية الوضع تصل إلى 10 كم ، وهي مصممة خصيصًا للحصول على أداء قوي في وجود مرض SDI أنماط SMPTE259M و SMPTE 344M و SMPTE 292M و SMPTE 424M.الوحدة متوافقة تمامًا مع SMPTE 297M-2006.
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
إنه مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع واتفاقية SFP متعددة المصادر (MSA) ومتوافقة مع SFF-8472.
خصائص التشغيل
| اسم المنتج | 3G SDI LR SFP | عرض النطاق | 50 ميجابت / ثانية - 2.97 جيجابت / ثانية |
| نوع الوحدة | مرسل + مستقبل | MSA / غير MSA | MSA |
| شكل عامل | SFP | نطاق درجة حرارة | تجاري / صناعي |
| مركز الطول الموجي | 1310 نانومتر | ماكس ريتش | 10 كم |
| موصل الألياف | مزدوج LC | نوع الألياف | SMF |
| نوع المرسل | DFB ليزر | نوع المستقبل | كاشف صور PIN |
| قوة الارسال | -7 ~ -2 ديسيبل | حساسية Rx (SD-SDI) | <-16 ديسيبل |
| حساسية Rx (HD-SDI) | <-15 ديسيبل | ||
| حساسية Rx (3G-SDI) | <-14 ديسيبل | ||
| نسبة الانقراض | > 5 ديسيبل | جهاز الاستقبال الزائد | > -3 ديسيبل |
| استهلاك الطاقة | ≤1 واط | الضمان الوقت | 3 سنوات |
| DOM | الدعم كافتراضي | OEM / ODM | نعم |
| دعم الأنماط المرضية للفيديو | معدلات SMPTE259M و SMPTE 344M و SMPTE 292M و SMPTE 424M | ||
| امتثال | SFP MSA ، SFF-8472 ، بنفايات | ||
سمات
طلب
تعريف رقم التعريف الشخصي
