تفاصيل المنتج:
|
| اسم العنصر: | GPON ONU SFP | شكل عامل: | SFP |
|---|---|---|---|
| فئة: | فئة B + | معدل البت: | 1.244G_TX / 2.488G_RX |
| الطول الموجي (TX / RX): | 1310 نانومتر / 1490 نانومتر | مسافه: بعد: | 20 كم |
| واجهه المستخدم: | وعاء SC UPC | DDM / DOM: | أيد |
| الكلمات الدالة: | GPON ONU الفئة B + SFP جهاز الإرسال والاستقبال ، GPON ONT B + SFP | ||
| إبراز: | 1490nm RX GPON SFP Transceiver,1310nm TX GPON SFP Transceiver,ONU ONT Class B + |
||

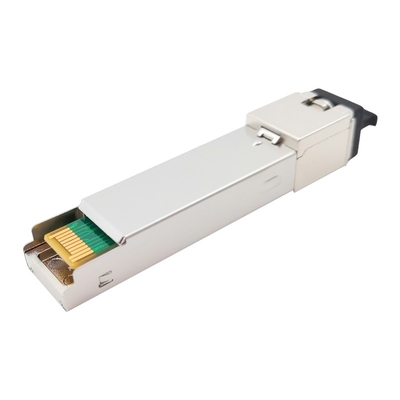

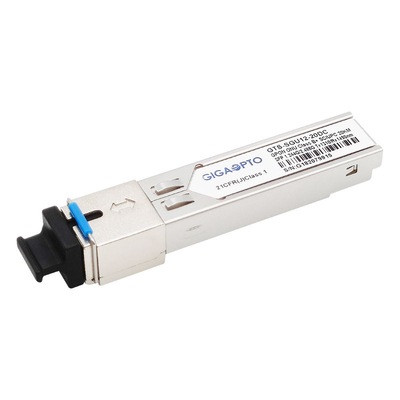

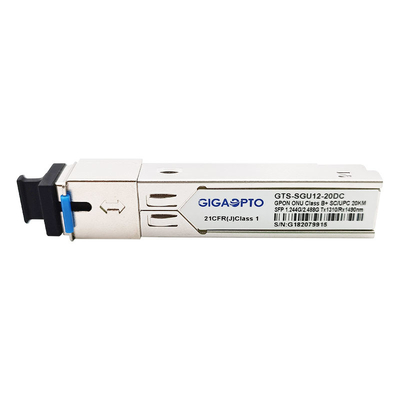

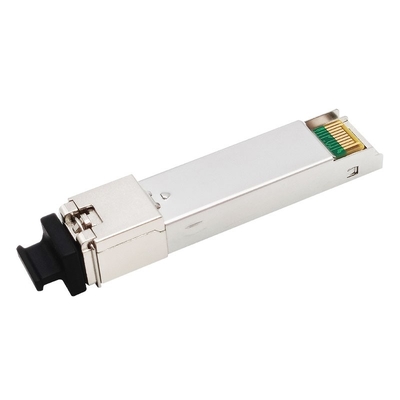

الفئة B + GPON ONU / ONT SFP Transceiver Module TX1.244G / RX2.488G (1310nm_TX / 1490nm_RX ، SC UPC ، 20كمDDM)
وصف
تم تصميم وحدة الإرسال والاستقبال GTS-SGU12-20DC Class B + GPON ONU / ONT SFP SC UPC لتطبيقات P2MP FTTx منخفضة التكلفة.يمكن أن يدعم بشكل كامل تطبيق الفئة B + ODN المحدد بواسطة معيار ITU-T G.984.2 و ITU-T G.984.2 Amendent-2006.
تستخدم وحدة الإرسال صمام ثنائي ليزر DFB ومتوافق تمامًا مع IEC60825 وسلامة العين من الفئة 1 CDRH.يحتوي على وظائف APC ، ودائرة تعويض درجة الحرارة لضمان الامتثال لمتطلبات G.984.2 عند التشغيل
درجة الحرارة ومدخلات البيانات ودائرة اقتران AC أو DC.
يستخدم قسم المستقبل APD-TIA المحكم المعبأ (APD مع مضخم المعاوقة العابرة) ومضخم محدود.يحول APD الطاقة الضوئية إلى تيار كهربائي ويتحول التيار إلى جهد بواسطة مضخم المعاوقة العابرة.يتم إنتاج إشارات البيانات DATA و / DATA CML التفاضلية بواسطة مكبر الصوت المحدد.APD-TIA هو AC مقترن بمضخم الحد من خلال مرشح تمرير منخفض.
تتوفر وظائف التشخيص الرقمي ، كما هو محدد في SFF-8472 ، والتي توفر مراقبة في الوقت الفعلي لدرجة حرارة جهاز الإرسال والاستقبال ، وتيار انحياز الليزر ، والطاقة الضوئية ، والطاقة الضوئية المستلمة ، والجهد الكهربائي لجهاز الإرسال والاستقبال.
أجرت كل وحدة وحدة إرسال واستقبال GPON SFP اختبار أخذ العينات تحت أشهر العلامات التجارية لأجهزة التوجيه والمحولات والخوادم.
تخصيص
| نوع المنتج | GPON ONU SFP | فئة | فئة B + |
| شكل عامل | SFP | الجهد الكهربي | + 3.3 فولت |
| واجهه المستخدم | SC / اتحاد الوطنيين الكونغوليين | ماكس ريتش | 20 كم |
| DOM | الدعم | نوع الكابل | G.652 SMF |
| ضمان | 3 سنوات | نطاق درجة حرارة | كوم./ الهند |
| معدل البت (TX) | 1.244 جيجابت في الثانية | معدل البت (RX) | 2.488 جيجابت في الثانية |
| الطول الموجي (TX) | 1310 نانومتر | الطول الموجي (RX) | 1490 نانومتر |
| تبديد الطاقة | <1.0 واط | إجمالي العرض الحالي | 300 مللي أمبير |
| نوع المرسل | DFB ليزر | نوع المستقبل | APD |
| TX متوسط الطاقة | + 0.5 ~ + 5.0 ديسيبل | تلقي الحساسية | <-28.0 ديسيبل |
| نسبة الانقراض | > 10 ديسيبل | RX الزائد | > -8 ديسيبل |
| البروتوكولات | متوافق مع MSA ، ITU-T 984.2 | ||
معلومات الطلبية
| جزء.رقم | تخصيصس-GPON ONU SMFجهاز الإرسال والاستقبال | |||||
| عليةسن | وضع TX Burst | LOS / SD | مؤقتانتصاب | فصل | DDM | |
| GTS-SGU12-20DC | SFP | انخفاض مستوى تمكين TX | RX_SD | -5 ~ 70 | ب + | ص |
| GTS-SGU12-20DI | SFP | انخفاض مستوى تمكين TX | RX_SD | -40 ~ 85 | ب + | ص |
| GTS-SGU12-20DCH | SFP | عالية المستوى تمكين TX | RX_SD | -5 ~ 70 | ب + | ص |
| GTS-SGU12-20DIH | SFP | عالية المستوى تمكين TX | RX_SD | -40 ~ 85 | ب + | ص |
| GTS-SGU12-20DCM | SFP | انخفاض مستوى تمكين TX | RX_LOS | -5 ~ 70 | ب + | ص |
| GTS-SGU12-20DIM | SFP | انخفاض مستوى تمكين TX | RX_LOS | -40 ~ 85 | ب + | ص |
| GTS-SGU12-20DCN | SFP | عالية المستوى تمكين TX | RX_LOS | -5 ~ 70 | ب + | ص |
| GTS-SGU12-20DIN | SFP | عالية المستوى تمكين TX | RX_LOS | -40 ~ 85 | ب + | ص |
سمات
طلب
المعايير
مخطط الحزمة
الأبعاد بالمليمترات.جميع الأبعاد ± 0.1 مم ما لم ينص على خلاف ذلك.(الوحدة: مم)
لمزيد من أجهزة الإرسال والاستقبال GPON ONU SFP ، يرجى الرجوع إلى النموذج التالي
سلسلة جهاز الإرسال والاستقبال GPON ONU (معدل البيانات TX-1.244G / RX-2.488G ، الطول الموجي: TX1310nm / RX1490nm ، الفئة B + ، DFB + APD)
| ف / ن | شكل عامل | قوة تكساس | حساسية آر إكس | واجهه المستخدم | درجة الحرارة |
| GTF-SGU12-20DC | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / اتحاد الوطنيين الكونغوليين | كوم. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / اتحاد الوطنيين الكونغوليين | إنديانا |
| GTF-UGU12-20DC | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / UPC ضفيرة | كوم. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / UPC ضفيرة | إنديانا |
| GTF-AGU12-20DC | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / APC ضفيرة | كوم. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / APC ضفيرة | إنديانا |
| GTS-SGU12-20DC | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / اتحاد الوطنيين الكونغوليين | كوم. |
| GTS-SGU12-20DI | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / اتحاد الوطنيين الكونغوليين | إنديانا |
| GTS-PGU12-20DC | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / APC | كوم. |
| GTS-PGU12-20DI | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | SC / APC | إنديانا |
| GTS-BGU12-20DC | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | LC / APC | كوم. |
| GTS-BGU12-20DI | SFP | 0.5 ~ 5.0 ديسيبل | -28.0 ديسيبل | LC / APC | إنديانا |
