تفاصيل المنتج:
|
| اسم المنتج: | GPON SFP جهاز الإرسال والاستقبال | يكتب: | فئة D 8dBm |
|---|---|---|---|
| معدل البيانات (جيجابت / ثانية): | TX2.5 جيجابت / ثانية / RX1.25 جيجابت / ثانية | الطول الموجي: | 1490nm-TX / 1310nm-RX |
| موصل: | Simplex SC | التشخيص: | أيد |
| الكلمات الدالة: | + 8dBm Class D GPON OLT SFP Transceiver Module | ||
| إبراز: | جهاز الإرسال والاستقبال SFP GPON OLT,جهاز الإرسال والاستقبال DDM GPON OLT,وحدات بصرية 8dBm |
||

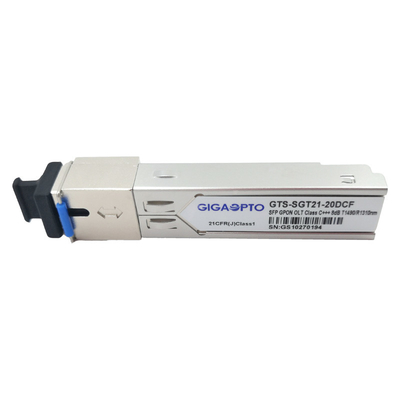

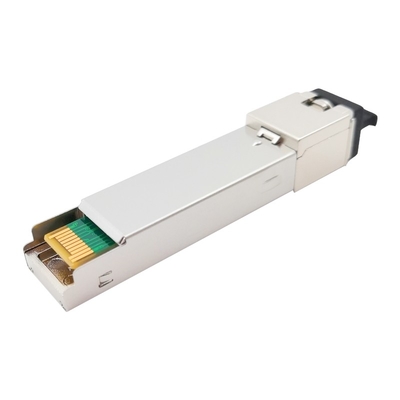

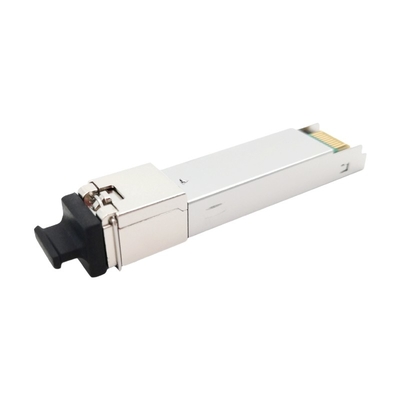

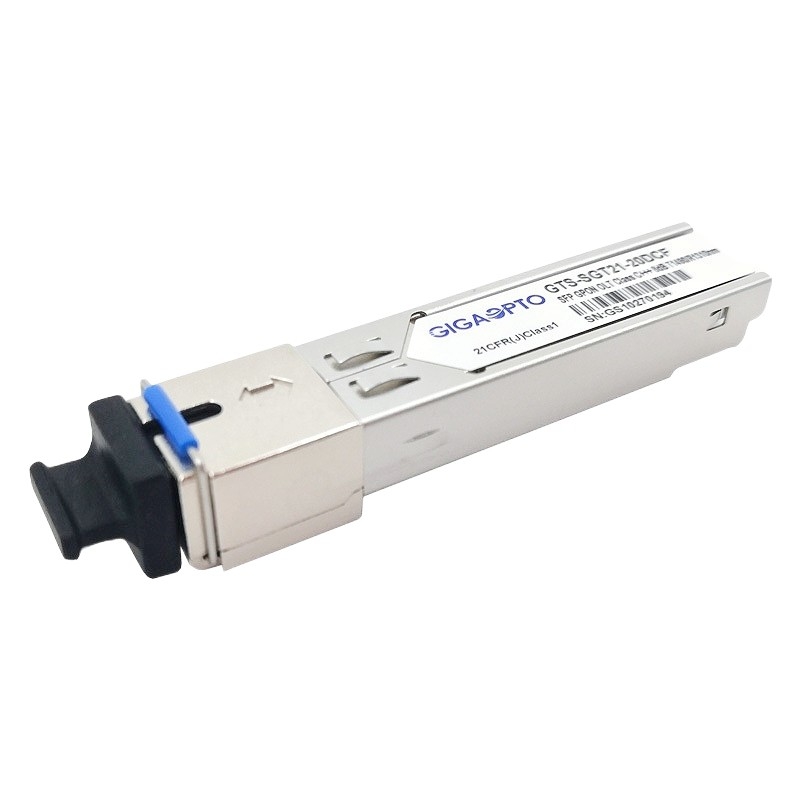

فئة GPON OLT SFPد تكس باور 8وحدات جهاز الإرسال والاستقبال dBm رقم الجزء GTS-SGT21-20DCF
وصف
تتوافق وحدة معالجة الرسوميات GPON OLT SFP بسعة 8dBm Tx Power هذه تمامًا مع متطلبات ITU G.984.2 Class D / C +++ للتطبيقات الطرفية للخط البصري (OLT) مع 1.244 جيجابت في الثانية للرفع و 2.488 جيجابت في الثانية للتنزيل.
تتكون وحدة التعبئة والتغليف GPON D SFP من جهاز إرسال DFB في وضع مستمر 1490 نانومتر بسرعة 2.488 جيجابت في الثانية وجهاز استقبال APD في وضع الاندفاع 1310 نانومتر و 1.244 جيجابت في الثانية ومضخم أولي ومرشح WDM في مجموعة فرعية بصرية متكاملة.إنه منتج ليزر من الفئة 1 يتوافق مع IEC 60825-1 و IEC 60825-2 ، وهو متوافق مع MSA SFP و SFF-8472 و ROHS6.
تخصيص
| اسم المنتج | وحدة GPON OLT SFP | فصليكتب | الفئة D / C +++ |
| التعبئة والتغليف | SFP | جهد مزود الطاقة | + 3.3 فولت |
| موصل | SC البسيط | الأعلىتصل | 20 كم |
| DDM / DOM | أيد | الأساسيةيكتب | وضع واحد من الألياف |
| ضمان | 3 سنوات | درجة حرارة التشغيل | -5 ~ 70 درجة مئوية / -40 ~ 85 درجة مئوية |
| معدل البيانات (TX) | 2.488 جيجابت في الثانية | معدل البيانات (RX) | 1.244 جيجابت في الثانية |
| الطول الموجي (TX) | 1490 نانومتر | الطول الموجي (RX) | 1310 نانومتر |
| قوةاستهلاك | <1.5 واط | إجمالي التيار | 450mA (كحد أقصى) |
| المرسل | DFB | المتلقي | APD |
| تكساسخارجالطاقة (ديسيبل) | + 6.0 ~ + 10.0 ديسيبل | RXحساسية | <-32.0 ديسيبل |
| تحويلة.نسبة | > 8.2 ديسيبل | المتلقيالزائد | > -15 ديسيبل |
| البروتوكولات | SFF-8472 ، ITUT-984.2 | ||
سمات
طلب
المعايير
| خصائص المرسل البصري | ||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| إطلاق الطاقة (متوسط) | صخارج | +6 | +8 | +10 | ديسيبل | |
| نطاق الطول الموجي التشغيلي | λج | 1480 | 1500 | نانومتر | ||
| العرض الطيفي (-20 ديسيبل) | ∆λ | 1 | نانومتر | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ||||
| نسبة الانقراض | ER | 8.2 | ديسيبل | PRBS 223-1 + 72CID @ 2.488 جيجابت / ثانية | ||
| عقوبة المرسل والتشتت | TDP | 1 | ديسيبل | نقل على 20km SMF | ||
| طاقة الإخراج البصري بعد تعطيل الإرسال | صديس | -39 | ديسيبل | |||
| إخراج مخطط العين | متوافق مع ITU-T G.984.2 | |||||
| انعكاس المرسل | -10 | ديسيبل | ||||
| خصائص جهاز الاستقبال البصري | ||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| نطاق الطول الموجي | λج | 1260 | 1360 | نانومتر | ||
| المتلقي حساسية | سين | -32 | ديسيبل | ملاحظة 1 | ||
| الزائد في مدخلات الطاقة الضوئية | جلس | -15 | ديسيبل | ملاحظة 1 | ||
| النطاق الديناميكي | 15 | ديسيبل | شكل 1 | |||
| انعكاس المتلقي | -15 | ديسيبل | ||||
دائرة التطبيق النموذجية
إيبرومخريطة الذاكرة
محتويات ذاكرة المعرف التسلسلي EEPROM
يحتوي جهاز الإرسال والاستقبال البصري على EEPROM.يوفر الوصول إلى معلومات التعريف المعقدة التي تصف قدرات جهاز الإرسال والاستقبال والواجهات القياسية والشركة المصنعة وغيرها من المعلومات.عند تنشيط البروتوكول التسلسلي ، يقوم المضيف بإنشاء إشارة الساعة التسلسلية (SCL ، Mod Def 1).تقوم الحافة الموجبة بجمع البيانات في تلك الأجزاء من EEPROM التي لا يتم كتابتها محمية داخل جهاز الإرسال والاستقبال SFP.بيانات ساعات الحافة السلبية من جهاز الإرسال والاستقبال SFP.إشارة البيانات التسلسلية (SDA ، Mod Def 2) ثنائية الاتجاه لنقل البيانات التسلسلية.يستخدم المضيف SDA بالاشتراك مع SCL لتحديد بداية ونهاية تنشيط البروتوكول التسلسلي.يتم تنظيم الذكريات كسلسلة من كلمات بيانات 8 بت التي يمكن معالجتها بشكل فردي أو متسلسل.
توفر الوحدة معلومات تشخيصية حول ظروف التشغيل الحالية.يولد جهاز الإرسال والاستقبال هذه البيانات التشخيصية عن طريق رقمنة الإشارات التناظرية الداخلية.تتم كتابة بيانات المعايرة والإنذار / التحذير أثناء تصنيع الجهاز.يتم تنفيذ كل من مراقبة الطاقة المستلمة ، ومراقبة الطاقة المرسلة ، ومراقبة التيار المتحيز ، ومراقبة جهد الإمداد ومراقبة درجة الحرارة.البيانات التشخيصية هي قيم A / D أولية ويجب تحويلها إلى وحدات العالم الحقيقي باستخدام ثوابت المعايرة المخزنة في مواقع EEPROM 56-95 في عنوان ناقل تسلسلي سلكي A2h.تحدد حقول البيانات المحددة لخريطة ذاكرة التشخيص الرقمية على النحو التالي.
معلومات الطلبية- سلسلة Gigaopto GPON OLT SFP (DFB + APDتكس -2.488جيجابت في الثانية/ RX-1.244جيجابت في الثانية /TX-1490nm / RX-1310 نانومترSC البسيط)
| ف / ن | فصل | قوة تكساس | حساسية آر إكس | درجة الحرارة |
| GTS-SGT21-20DCB | ب + | + 1.5 ~ + 5.0 ديسيبل | <-28.0 ديسيبل | كوم |
| GTS-SGT21-20DIB | ب + | + 1.5 ~ + 5.0 ديسيبل | <-28.0 ديسيبل | إنديانا |
| GTS-SGT21-20DCC | ج + | + 3.0 ~ + 7.0 ديسيبل | <-30.0 ديسيبل | كوم |
| GTS-SGT21-20DIC | ج + | + 3.0 ~ + 7.0 ديسيبل | <-30.0 ديسيبل | إنديانا |
| GTS-SGT21-20DCD | C ++ | + 4.5 ~ + 10.0 ديسيبل | <-31.0 ديسيبل | كوم |
| GTS-SGT21-20 | C ++ | + 4.5 ~ + 10.0 ديسيبل | <-31.0 ديسيبل | إنديانا |
| GTS-SGT21-20DCE | C +++ / د | + 6.0 ~ + 10.0 ديسيبل | <-32.0 ديسيبل | كوم |
| GTS-SGT21-20DIE | C +++ / د | + 6.0 ~ + 10.0 ديسيبل | <-32.0 ديسيبل | إنديانا |
| ملحوظة | دعم OEM / ODM ، أنت دائمًا مرحبًا بك في الاتصال بنا. | |||
