تفاصيل المنتج:
|
| اسم المنتج: | جهاز الإرسال والاستقبال المتوافق مع Cisco | معدل البيانات: | 10.3125 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي: | 1270 ~ 1610 ميل بحري | الانتقال: | 10 كم |
| الميزانية البصرية: | 10 ديسيبل | طلب: | مركز البيانات ، 10G Ethernet |
| إبراز: | أجهزة الإرسال والاستقبال الضوئية 1610 نانومتر من Cisco وأجهزة الإرسال والاستقبال الضوئية SMF Cisco وأجهزة الإرسال والاستقبال المتوافقة مع CISCO 10 كيلومترات,SMF Cisco Optical Transceivers,10km CISCO Compatible Transceivers |
||

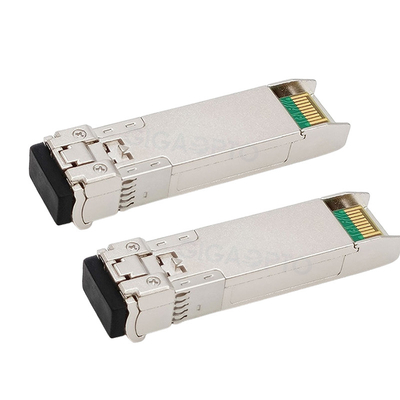

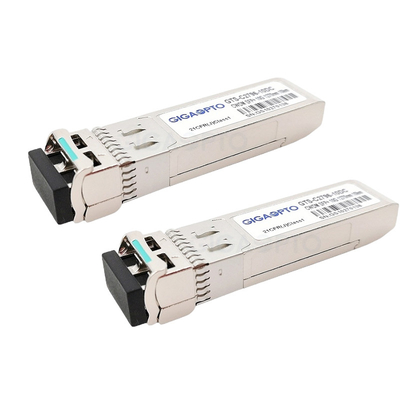

10 جيجابت في الثانية SFP + 1270 ~ 1610 نانومترمتوافق مع سيسكوجهاز الإرسال والاستقبال البصريروبيةإس إم إف 10 كملCWDM-SFP10G-xx-10
وصف المنتجات لسلسلة 10G SFP + CWDM LR (1270 ~ 1610) نانومتر
يوفر جهاز الإرسال والاستقبال المتوافق مع Cisco CWDM-SFP10G-xx-10 بسرعة 10 جيجابت في الثانية والقابل للتوصيل السريع حلول اتصالات عالية السعة وعرض النطاق الترددي للشبكات الضوئية المتعددة الإرسال.تم تصميم وحدة الإرسال والاستقبال CWDM SFP+ هذه لوصلات 10 Gigabit Ethernet حتى 10 كم عبر ألياف أحادية الوضع مزدوجة الجديلة.
إنه يتميز بجهاز إرسال CWDM DFB موثوق به للغاية وكاشف صور PIN في موصل بصري LC مزدوج.هناك 18 طولًا موجيًا مركزيًا متاحًا من 1270 نانومتر إلى 1610 نانومتر مع كل خطوة 20 نانومتر.يتم تقديم حد أدنى مضمون لميزانية الارتباط البصري يبلغ 10 ديسيبل.
يتوافق جهاز الإرسال والاستقبال CWDM-SFP10G-xx-10 مع SFF-8431 وSFF-8432 وIEEE 802.3ae 10GBASE-LR و10G Fiber Channel.تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية مكونة من سلكين، كما هو محدد في SFF-8472.
خصائص التشغيل
| متوافق مع العلامة التجارية | سيسكو | P/N (رقم الجزء) | CWDM-SFP10G-xx-10 |
| بائع | جيجاوبتو | معدل البيانات (جيجابت في الثانية) | 10.3 جيجابايت/ثانية |
| الطول الموجي | 1270 نانومتر ~ 1610 نانومتر | يصل | 10 كم |
| واجهه المستخدم | المزدوج لك | نوع الوسائط | G.652 سمف |
| الارسال | CWDM DFB | المتلقي | دبوس |
| إمدادات الجهد | 3.3 فولت | حساسية آر إكس | <-14.4 ديسيبل |
| طاقة خرج TX (ديسيبل مللي واط) | -6~+0.5 ديسيبل | قوة مدخلات التشبع | <0.5 ديسيبل |
| ميزانية الطاقة (ديسيبل) | 8.4 ديسيبل | نسبة الانقراض | > 3.5 ديسيبل |
| تبديد الطاقة | <1.0 واط | درجة حرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| دوم/دم | يدعم | تصنيع المعدات الأصلية/تصنيع التصميم الشخصي | أيد |
معلومات الطلبية
| رقم القطعة | وصف | كودم/CH | الوصول (كم) | موصل | لون المزلاج |
| CWDM-SFP10G-1270-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1270 نانومتر | 10 كم | إل سي دوبلكس | ضوء ارجواني |
| CWDM-SFP10G-1290-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1290 نانومتر | 10 كم | إل سي دوبلكس | السماء الزرقاء |
| CWDM-SFP10G-1310-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1310 نانومتر | 10 كم | إل سي دوبلكس | الأخضر الأصفر |
| CWDM-SFP10G-1330-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1330 نانومتر | 10 كم | إل سي دوبلكس | مغرة صفراء |
| CWDM-SFP10G-1350-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1350 نانومتر | 10 كم | إل سي دوبلكس | لون القرنفل |
| CWDM-SFP10G-1370-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1370 نانومتر | 10 كم | إل سي دوبلكس | اللون البيج |
| CWDM-SFP10G-1390-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1390 نانومتر | 10 كم | إل سي دوبلكس | أبيض |
| CWDM-SFP10G-1410-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1410 نانومتر | 10 كم | إل سي دوبلكس | فضة |
| CWDM-SFP10G-1430-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1430 نانومتر | 10 كم | إل سي دوبلكس | أسود |
| CWDM-SFP10G-1450-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1450 نانومتر | 10 كم | إل سي دوبلكس | اصفر برتقالي |
| CWDM-SFP10G-1470-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1470 نانومتر | 10 كم | إل سي دوبلكس | رمادي |
| CWDM-SFP10G-1490-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1490 نانومتر | 10 كم | إل سي دوبلكس | فوليت |
| CWDM-SFP10G-1510-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1510 نانومتر | 10 كم | إل سي دوبلكس | أزرق |
| CWDM-SFP10G-1530-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1530 نانومتر | 10 كم | إل سي دوبلكس | أخضر |
| CWDM-SFP10G-1550-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1550 نانومتر | 10 كم | إل سي دوبلكس | أصفر |
| CWDM-SFP10G-1570-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1570 نانومتر | 10 كم | إل سي دوبلكس | البرتقالي |
| CWDM-SFP10G-1590-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1590 نانومتر | 10 كم | إل سي دوبلكس | أحمر |
| CWDM-SFP10G-1610-10 | SFP + 10 جيجابت في الثانية Cisco CWDM LR | 1610 نانومتر | 10 كم | إل سي دوبلكس | بني |
سمات
طلب
معيار
الخصائص البصرية
| خصائص الارسال البصري | |||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| متوسط انتاج الطاقة | صخارج | -6 | 0.5 | ديسيبل | |||
| مركز الطول الموجي | lect ج | lectc-6 | lect ج | ج+7.5 | نانومتر | 1 | |
| عرض الطيف (-20 ديسيبل) | ∆ | 1 | نانومتر | ||||
| نسبة قمع الوضع الجانبي | سمسر | 30 | ديسيبل | ||||
| نسبة الانقراض | إير | 3.5 | ديسيبل | ||||
| الضوضاء ذات الشدة النسبية | رين | -128 | ديسيبل/هرتز | ||||
| فقدان العودة البصرية | 12 | ديسيبل | |||||
| عقوبة الإرسال والتشتت | TDP | 3.2 | ديسيبل | ||||
| الارسال قبالة السلطة | صعن | -45 | ديسيبل | ||||
| مخطط إخراج العين | يتوافق مع IEEE802.3ae | ||||||
| خصائص المستقبل البصري | |||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| مركز الطول الموجي | lect ج | 1260 | 1620 | نانومتر | |||
| المتلقي حساسية | صسين | -14.4 | ديسيبل | 2 | |||
| طاقة تشبع الإدخال (الحمل الزائد) | صقعد | 0.5 | ديسيبل | ||||
| انعكاس المتلقي | -12 | ديسيبل | |||||
| LOS مستوى إلغاء التأكيد | خسر | -17 | ديسيبل | ||||
| مستوى تأكيد LOS | لوسا | -30 | ديسيبل | ||||
| تباطؤ لوس | هيس | 0.5 | 6 | ديسيبل | |||
ملاحظة 1.ITU-T G.694.2 الطول الموجي CWDM من 1270 نانومتر إلى 1610 نانومتر، كل خطوة 20 نانومتر.
ملاحظة 2.تم القياس باستخدام PRBS 231-1 نمط اختبار، @10.3125 جيجابت في الثانية، BER<10-12.
