تفاصيل المنتج:
|
| اسم: | SFP + جهاز الإرسال والاستقبال Cisco | الطول الموجي: | 1550 نانومتر |
|---|---|---|---|
| مسافة: | 40 كم | موصل: | LC |
| ميزانية السلطة: | 15 ديسيبل | طلب: | 10G إيثرنت / قناة ليفية |
| إبراز: | وحدات الإرسال والاستقبال 1550nm Cisco,وحدات الإرسال والاستقبال 10Gbase-ER Cisco,أجهزة الإرسال والاستقبال المتوافقة مع FCC CISCO |
||

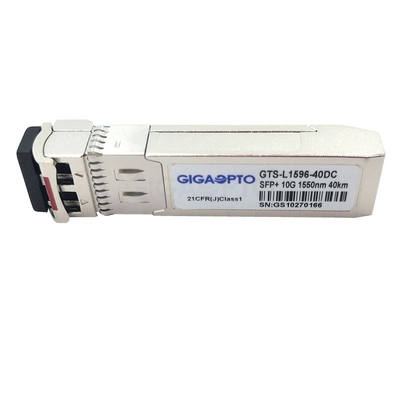

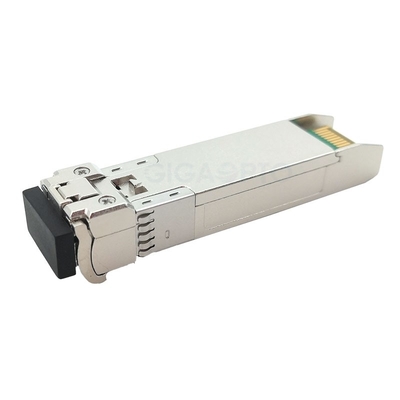

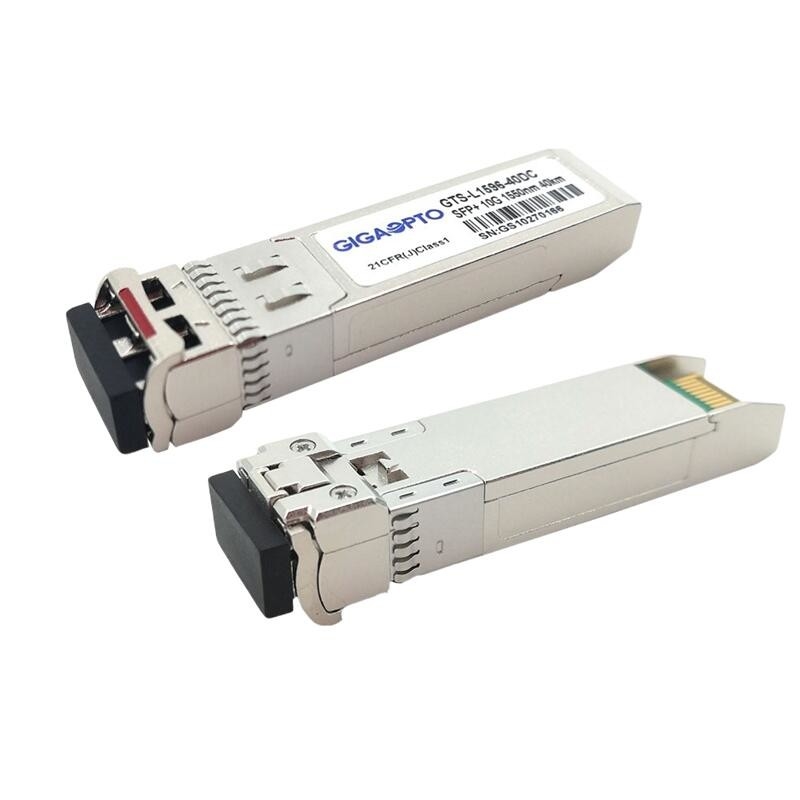

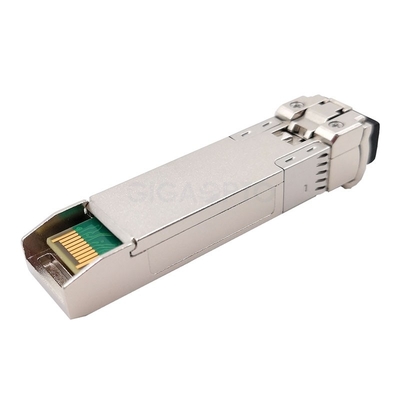

وحدات الإرسال والاستقبال المتوافقة مع Cisco 1550nm 10Gbase-ER لـSFP-10G-ER
وصف وحدات الإرسال والاستقبال المتوافقة مع Cisco لـSFP-10G-ER
تم تصنيع جهاز الإرسال والاستقبال البصري المتوافق مع Cisco SFP-10G-ER بمكونات عالية الجودة وتم اختباره بدقة لتلبية مواصفات الشركة المصنعة الأصلية أو تجاوزها وتم تحسينه لتطبيقات شبكات مركز البيانات.يوفر إنتاجية 10GBase-ER/EW (10.3125 جيجابت في الثانية/9.953 جيجابت في الثانية) تصل إلى 40 كم عبر كابل الألياف الضوئية أحادي الوضع (SMF) من الألياف المزدوجة G.652 باستخدام طول موجة يبلغ 1550 نانومتر عبر موصل LC.
تتكون وحدة SFP-10G-ER هذه من 1550 EML Laser وInGaAs PIN ومضخم أولي في مجموعة فرعية بصرية عالية التكامل، وجميع الوحدات تلبي سلامة الليزر من الفئة 1.
تتوفر المراقبة التشخيصية الرقمية (DDM/DOM) عبر واجهة تسلسلية مكونة من سلكين، كما هو محدد في SFF-8472، والتي توفر مراقبة في الوقت الفعلي لدرجة حرارة جهاز الإرسال والاستقبال، وتيار انحياز الليزر، والطاقة الضوئية، والطاقة الضوئية المستقبلة، وجهد إمداد جهاز الإرسال والاستقبال
تمت برمجة هذه الوحدة الضوئية SFP-10G-ER لتكون متوافقة مع مجموعة واسعة من معدات شبكات Cisco مثل سلسلة Cisco 3100 WS، وسلسلة Cisco 4500 WS، وسلسلة Cisco 4900، وسلسلة Cisco 5700 Air، وCisco 6000، وسلسلة Cisco 6800، وCisco سلسلة C6800، سلسلة Cisco Nexus 2000، سلسلة Cisco Nexus 3000، سلسلة Cisco Nexus 5000، سلسلة Cisco Nexus 7000، سلسلة Cisco Nexus 9000، سلسلة Cisco WS-C2960S، سلسلة Cisco WS-C3560E، سلسلة Cisco UCS وغيرها.
تخصيصمن وحدات الإرسال والاستقبال المتوافقة مع CiscoSFP-10G-ER
| متوافق مع العلامة التجارية | سيسكو | ف / ن | SFP-10G-ER |
| بائع | جيجاوبتو | يكتب | 10 جيجابت في الثانية SFP + |
| الطول الموجي | 1550 نانومتر | ماكس الوصول | 40 كم |
| نوع الموصل | إل سي دوبلكس | نوع الكابل | الألياف أحادية الوضع |
| نوع إل دي | ليزر إي إم إل | نوع جهاز الاستقبال | دبوس |
| متوسط الطاقة TX | -1 ~ 3 ديسيبل | حساسية آر إكس | <-16 ديسيبل |
| ميزانية السلطة | 15 ديسيبل | نسبة الانقراض | > 8.2 ديسيبل |
| استهلاك الطاقة | .51.5 واط | التحميل الزائد لـ RX | > 0.5 ديسيبل وات |
| دعم دوم | أيد | نطاق درجة حرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
ملاحظة: عند استخدام جهاز الإرسال والاستقبال بعيد المدى في الإرسال لمسافات قصيرة، يرجى مطابقته مع المخفف المناسب وفقًا للجدول.
| مسافة | ≥ 5 كم | ≥ 10 كم | ≥ 20 كم |
| المخفف | 7 ديسيبل | 5 ديسيبل | 3 ديسيبل |
سماتمن وحدات الإرسال والاستقبال المتوافقة مع CiscoSFP-10G-ER
طلبمن وحدات الإرسال والاستقبال المتوافقة مع CiscoSFP-10G-ER
الخصائص الكهربائية والبصريةمن وحدات الإرسال والاستقبال المتوافقة مع CiscoSFP-10G-ER
| الخصائص الكهربائية | ||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| إجمالي العرض الحالي | أنانسخة | 300 | أماه | |||
| الارسال | ||||||
| الارسال جهد الإدخال التفاضلي | 180 | 1200 | بالسيارات | |||
| Tx_Fault جهد الخرج - مرتفع | الخامسأوه | 2.4 | VCC | الخامس | لفتل | |
| جهد الخرج Tx_Fault - منخفض | الخامسرأ | 0 | 0.4 | الخامس | لفتل | |
| Tx_Disable جهد الإدخال - مرتفع | الخامسإه | 2 | VCC | الخامس | لفتل | |
| Tx_Disable جهد الإدخال - منخفض | الخامسانا | 0 | 0.8 | الخامس | لفتل | |
| مقاومة المدخلات التفاضلية | 90 | 100 | 110 | أوم | ||
| المتلقي | ||||||
| استقبال الناتج الجهد التفاضلي | 300 | 850 | بالسيارات | |||
| جهد خرج LOS - مرتفع | الخامسأوه | 2.4 | VCC | الخامس | لفتل | |
| جهد إخراج LOS - منخفض | الخامسرأ | 0 | 0.4 | الخامس | لفتل | |
| مقاومة الإخراج التفاضلية | 90 | 100 | 110 | أوم | ||
| خصائص الارسال البصري | |||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| متوسط انتاج الطاقة | صخارج | -1 | +3 | ديسيبل | |||
| مركز الطول الموجي | lect ج | 1530 | 1550 | 1565 | نانومتر | ||
| العرض الطيفي (-20 ديسيبل) | ∆ | 1 | نانومتر | ||||
| نسبة قمع الوضع الجانبي | سمسر | 30 | ديسيبل | ||||
| نسبة الانقراض | إير | 8.2 | ديسيبل | ||||
| الضوضاء ذات الشدة النسبية | رين | -128 | ديسيبل/هرتز | ||||
| وقت الارتفاع/السقوط البصري | تر/تF | 28 | 50 | ملاحظة | |||
| عقوبة الإرسال والتشتت | TDP | 2 | ديسيبل | ||||
| الارسال قبالة السلطة | صعن | -30 | ديسيبل | ||||
| مخطط إخراج العين | يتوافق مع IEEE802.3ae | ||||||
| خصائص المستقبل البصري | |||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| مركز الطول الموجي | lect ج | 1260 | 1610 | نانومتر | |||
| المتلقي حساسية | صسين | -16 | ديسيبل | 1 | |||
| طاقة تشبع الإدخال (الحمل الزائد) | صقعد | 0.5 | ديسيبل | ||||
| انعكاس المتلقي | -12 | ديسيبل | |||||
| LOS مستوى إلغاء التأكيد | خسر | -17 | ديسيبل | ||||
| مستوى تأكيد LOS | لوسا | -30 | ديسيبل | ||||
| تباطؤ لوس | هيس | 0.5 | 6 | ديسيبل | |||
ملاحظة 1.تم قياسها باستخدام PRBS231-1 نمط، @10.3125 جيجابت في الثانية، ER=8.2dB، BER=1x10-12.
مخطط الحزمةمن وحدات الإرسال والاستقبال المتوافقة مع CiscoSFP-10G-ER
الأبعاد بالملليمتر.جميع الأبعاد هي ±0.1 ملم ما لم ينص على خلاف ذلك.(الوحدة: مم)
التعليمات
س:لماذا أخترتنا؟
GigaOpto هي المورد العالمي الرائد لأجهزة الإرسال والاستقبال الضوئية ولدينا حوالي 10 سنوات من الخبرة في هذا المجال.منفعتنا.
س:هل أجهزة الإرسال والاستقبال الخاصة بك متوافقة؟
نعم، جميع الوحدات الضوئية المتوافقة لدينا تختبر التوافق مع مجموعة متنوعة من العلامات التجارية المختلفة لمعدات الشبكات مثل Cisco، وJuniper، وArista، وHP، وHuawei، وAlcatel-Lucent Nokia، وH3C والمزيد.
س: هل يمكنني الحصول على عينة من الطلبمن وحدات الإرسال والاستقبال المتوافقة مع CiscoSFP-10G-ER؟ما هو موك الخاص بك؟
نعم، نحن نرحب بأوامر عينة لاختبار والتحقق من الجودة.عينات مختلطة مقبولة، ليس لدينا موك، 1 عينة متاحة.
س:ما هي شروط الدفع الخاصة بكلوحدات الإرسال والاستقبال المتوافقة مع Cisco لـ SFP-10G-ER؟
عادةً ما نحتاج إلى الدفع المسبق عن طريق T/T أو West Union أو Paypal.
يمكن أن يدعم أيضًا خطاب الاعتماد وشروط الائتمان.
س:هل يمكنني إرجاع المنتجات إذا كانت هناك مشكلة في الجودةمع هذاوحدات الإرسال والاستقبال المتوافقة مع CiscoSFP-10G-ER؟
نعم، إذا حدثت مشكلة في الجودة، فيمكننا قبول الاستبدال المجاني.
س:هل يمكنني استخدام الشعار والتسمية الخاصة بناعلى هذهوحدات الإرسال والاستقبال المتوافقة مع CiscoSFP-10G-ER؟
نعم، يمكننا تقديم خدمة صانعي القطع الأصلية وصنع المنتجات بالملصق الخاص بك.
