تفاصيل المنتج:
|
| اسم المنتج: | 32GFC LW جهاز الإرسال والاستقبال | التعبئة والتغليف: | SFP28 |
|---|---|---|---|
| معدل البيانات (جيجابت في الثانية): | 32 جيجابت في الثانية | الطول الموجي: | 1310 نانومتر |
| مسافه: بعد: | 10 كم | مكونات بصرية: | DFB / رقم التعريف الشخصي |
| واجهه المستخدم: | المزدوج LC | الكلمات الدالة: | 32GFC LW Fibre Channel Transceiver |
| إبراز: | جهاز الإرسال والاستقبال ذو القناة الليفية SFP28,جهاز الإرسال والاستقبال ذو القناة الليفية 1310 نانومتر,SMF 32G FC |
||

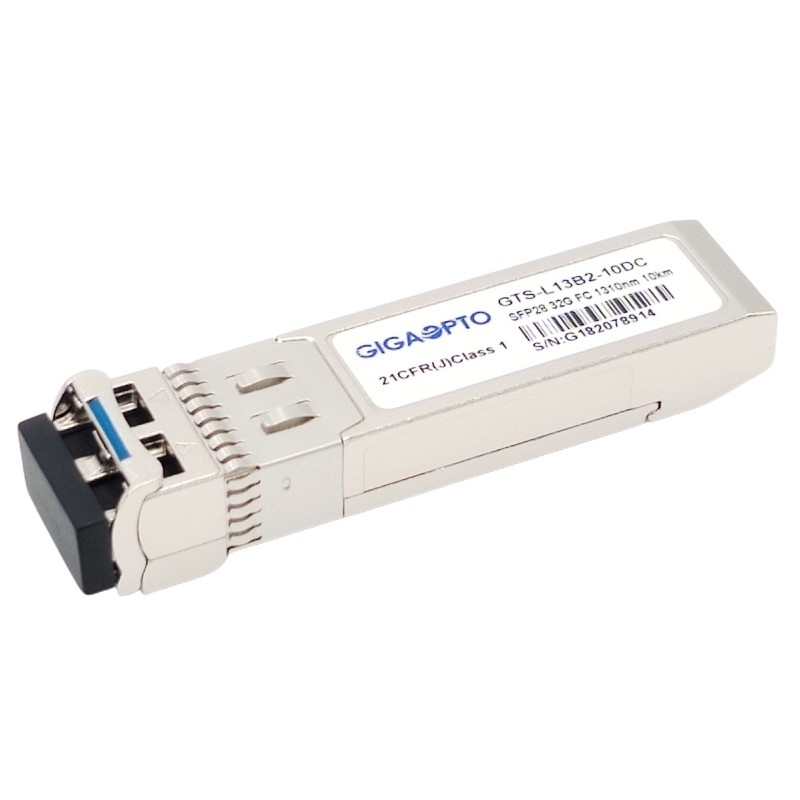

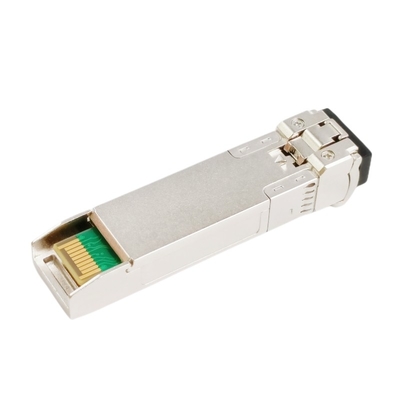

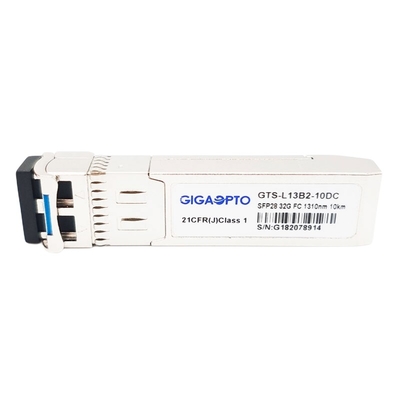

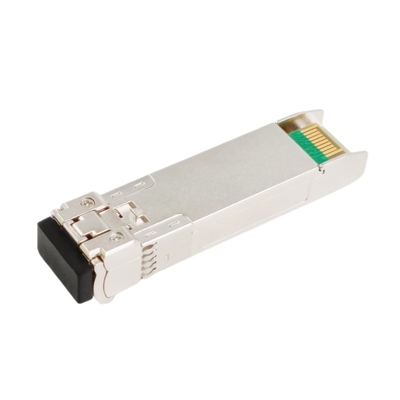

32 جرام SMF 1310 نانومتر 10 كم وحدة الإرسال والاستقبال ذات القناة الليفية SFP28 LC DOM
وصف
32GFC SFP28 LW عبارة عن جهاز إرسال واستقبال ذو قناة واحدة وقابل للتوصيل لتطبيقات 32GFC و 25 G Ethernet.إنه يعمل بطول موجي اسمي يبلغ 1310 نانومتر ويدعم 8G / 16G / 32G Fibre Channel (FC) و 25 G Ethernet ، وهو مناسب لشبكة منطقة التخزين (SAN) ، ووصلات مركز البيانات حتى 10 كم عبر الألياف ذات الوضع الفردي.
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر 1310 نانومتر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
يدعم جهاز الإرسال والاستقبال الليفي ذو القناة الليفية 32G (32GFC) طويل الموجة التشخيصات البصرية DDM / DOM التي توفر معلومات تشخيصية في الوقت الفعلي حول ظروف التشغيل الحالية.
إنه متوافق تمامًا مع SFF-8431 و SFF-8472 اتفاقية المصادر المتعددة (MSA) ، RoHS ، 32G قناة ليفية (28.05 جيجابت في الثانية) ، قناة ليفية 16 جيجا (14.025 جيجابت في الثانية) ، مواصفات قناة ليفية 8 جيجا (8.5 جيجابت في الثانية).
تخصيص
| منتج | 32GFC LW | رقم القطعة | GTS-L13B2-10DC |
| شكل عامل | SFP28 | أقصى معدل للبيانات | 28.05 جيجابت في الثانية |
| الطول الموجي | 1310 نانومتر | أقصى مسافة للكابل | 10 كم |
| موصل | دوبلكس LC | وسائل الإعلام | MMF |
| نوع المرسل | DFB | نوع المستقبل | دبوس |
| جهد مزود الطاقة | 3.3 فولت | التيار الكهربائي | <400 مللي أمبير |
| TX قوة | -7 ~ 2 ديسيبل | المتلقي حساسية | <-11.6 ديسيبل |
| نسبة الانقراض | > 4 ديسيبل | جهاز الاستقبال الزائد | <2 ديسيبل |
| نطاق درجة حرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) | ضمان | 3 سنوات |
| OEM / ODM | أيد | مراقبة التشخيص الرقمي | الدعم |
سمات
طلب
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| المرسل | |||||||
| مركز الطول الموجي | λ ج | 1270 | 1310 | 1350 | نانومتر | ||
| العرض الطيفي (-20 ديسيبل) | Δλ | 1 | نانومتر | ||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | ديسيبل | |||
| متوسط انتاج الطاقة | صخارج | -7 | 2 | ديسيبل | 1 | ||
| نسبة الانقراض | ER | 4 | ديسيبل | ||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 180 | 850 | بالسيارات | 2 | ||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | ||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | |||
| يُمكَِن | 0 | 0.8 | الخامس | ||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | |||
| طبيعي | 0 | 0.8 | الخامس | ||||
| المتلقي | |||||||
| مركز الطول الموجي | λ ج | 1260 | 1600 | نانومتر | |||
| المتلقي حساسية | -11.6 | ديسيبل | 3 | ||||
| جهاز الاستقبال الزائد | 2 | ديسيبل | 3 | ||||
| إلغاء التأكيد | لوسد | -15 | ديسيبل | ||||
| تأكيد LOS | لوسأ | -30 | ديسيبل | ||||
| التباطؤ LOS | 0.5 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | الخامسخارج | 300 | 900 | بالسيارات | 4 | ||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | |||
| قليل | 0.8 | الخامس | |||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 231-1 @ 25.08Gps ، BER ≤1 × 10-6.
4. داخليا AC- إلى جانب.
التوافق
كل من GigaoptoGTS-L13B2-10DCوحدات الإرسال والاستقبال الضوئية مفتوحة المصدر ، ويمكن ترميزها لتكون متوافقة تمامًا مع الأجهزة السائدة ، يرجى الرجوع إلى النموذج التالي ، لمزيد من توافق المنتجات ، لا تتردد في الاتصال بنا.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| ماركة | رقم القطعة | ماركة | رقم القطعة |
| جيجوبتو | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| سيسكو | DS-SFP-FC32G-LW | بروكيد | XBR-000238 |
