تفاصيل المنتج:
|
| اسم المنتج: | 32GFC SW جهاز الإرسال والاستقبال | شكل عامل: | SFP28 |
|---|---|---|---|
| معدل البيانات (جيجابت في الثانية): | 28.05 جيجابت في الثانية | الطول الموجي: | 850 نانومتر |
| مسافه: بعد: | 100 م | مكونات بصرية: | VCSEL / رقم التعريف الشخصي |
| واجهه المستخدم: | مزدوج LC | الكلمات الدالة: | 32G قناة ليفية ، 32G SW 100m وحدة الإرسال والاستقبال |
| إبراز: | 32GFC SFP28 وحدة الإرسال والاستقبال,وحدة الإرسال والاستقبال 850 نانومتر SFP28,قناة ليفية 32G |
||

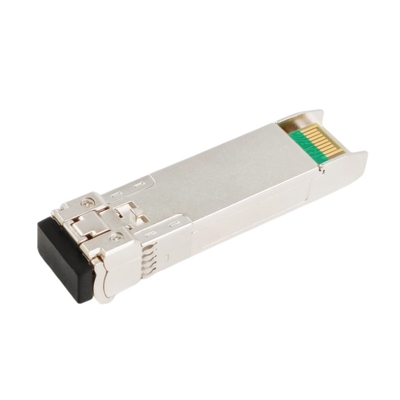

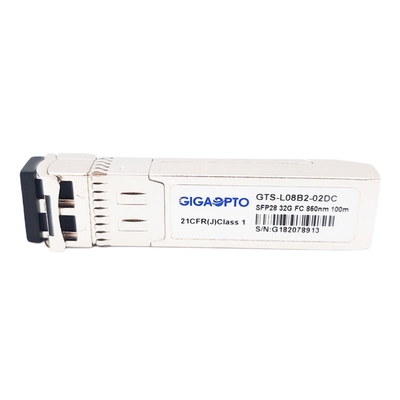

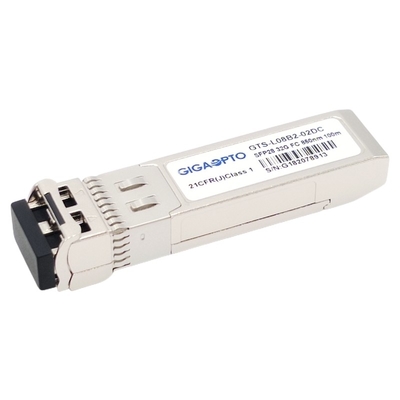

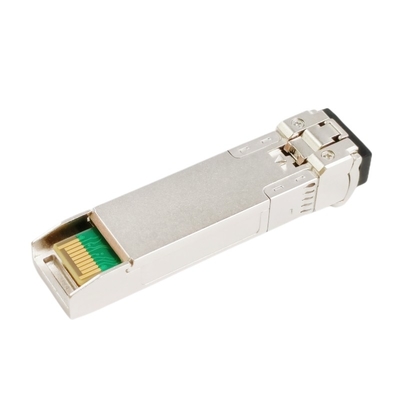

32GFC SW 100m جهاز الإرسال والاستقبال لشبكة منطقة التخزين
وصف
تم تصميم أجهزة الإرسال والاستقبال 32GFC SW هذه لتطبيقات القناة الليفية 8G / 16G / 32G (8GFC / 16GFC / 32GFC) قصيرة المدى.
يتميز بجهاز إرسال ليزر 850nm VCSEL موثوق به ، وديود ضوئي PIN عالي الحساسية مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU ، يمكن أن يصل الحد الأقصى إلى 70 مترًا باستخدام ألياف OM3 و 100 متر باستخدام OM4. متطلبات السلامة.إنه مزود بموصل SFP + 20 سنًا للسماح بإمكانية التوصيل السريع.
يتوافق 32G FC SW هذا مع FC-PI-6 و SFF-8472 Rev 12.2 ومتوافق مع SFF-8432 والأجزاء القابلة للتطبيق من SFF-8431 Rev.4.
تخصيص
| شكل عامل | SFP28 | أقصى معدل للبيانات | 28.05 جيجابت في الثانية |
| عاديالطول الموجي | 850 نانومتر | الأعلىتَوصِيل | 100 م |
| موصليكتب | مزدوج LC | وسائل الإعلاميكتب | MMF |
| نوع المرسل | VCSEL 850 نانومتر | نوع المستقبل | دبوس |
| TX قوة | -8.4 ~ 2.4 ديسيبل | المتلقي حساسية | <-10 ديسيبل |
| نسبة الانقراض | > 2.0 ديسيبل | الزائد | > 2.4 ديسيبل ميلي واط |
| التشغيلدرجة الحرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) | ضمانزمن | 3 سنوات |
| DDMI | أيد | البروتوكولات | متوافق مع MSA |
| استهلاك الطاقة | <1 واط | OEM | أيد |
سمات
طلب
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| المرسل | |||||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر | ||
| العرض الطيفي (RMS) | Δλ | 0.6 | نانومتر | ||||
| نسبة قمع الوضع الجانبي | SMSR | - | - | - | ديسيبل | ||
| متوسط انتاج الطاقة | صخارج | -8.4 | 2.4 | ديسيبل | 1 | ||
| نسبة الانقراض | ER | 2.0 | ديسيبل | ||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 180 | 950 | بالسيارات | 2 | ||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | ||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | |||
| يُمكَِن | 0 | 0.8 | الخامس | ||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | |||
| طبيعي | 0 | 0.8 | الخامس | ||||
| المتلقي | |||||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر | ||
| المتلقي حساسية | -10 | ديسيبل | 3 | ||||
| جهاز الاستقبال الزائد | 2.4 | ديسيبل | 3 | ||||
| إلغاء التأكيد | لوسد | -13 | ديسيبل | ||||
| تأكيد LOS | لوسأ | -30 | ديسيبل | ||||
| التباطؤ LOS | 0.5 | 4 | ديسيبل | ||||
| تفاضل تأرجح إخراج البيانات | الخامسخارج | 500 | 700 | 900 | بالسيارات | 4 | |
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | |||
| قليل | 0.8 | الخامس | |||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية في MMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 231-1 بسرعة 28.05 جيجابت في الثانية ، BER ≤1E-6 ..
4. داخليا AC- إلى جانب.
التوافق
تتوافق أجهزة الإرسال والاستقبال الضوئية من Gigaopto بنسبة 100٪ مع جميع ماركات المفاتيح الرئيسية ولن تتسبب في تلف أجهزة OEM.
من أجل ضمان جودة منتجاتنا وتوافقها ، يتم اختبار كل منتج بعناية على المعدات المقابلة قبل التسليم للعملاء.
للحصول على توافق GTS-L08B2-02DC ، يرجى الرجوع إلى جدول مراسلات P / N.إذا كانت العلامة التجارية ورقم الجزء الذي تبحث عنه غير مدرجين أدناه ، فيرجى إخبارنا وسنكون سعداء لتزويدك بمزيد من التفاصيل.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| ماركة | رقم القطعة | ماركة | رقم القطعة |
| جيجوبتو | GTS-L08B2-02DC | QLogic | SFP32-SR-SP-C |
| سيسكو | DS-SFP-FC32G-SW | بروكيد | XBR-000212 |
