تفاصيل المنتج:
|
| اسم المنتج: | 10GFC SFP LW | السرعة القصوى (جيجابت في الثانية): | 10.518 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي: | 1310 نانومتر | تَوصِيل: | 10 كم |
| مكون بصري: | DFB / رقم التعريف الشخصي | واجهه المستخدم: | مزدوج LC |
| DDMI: | أيد | درجة الحرارة: | -5 إلى 85 درجة مئوية (23 إلى 185 درجة فهرنهايت) |
| الكلمات الدالة: | 10GFC SFP + جهاز الإرسال والاستقبال 10 كم | ||
| إبراز: | 10G FC قناة ليفية,قناة ليفية SFP + FC,جهاز إرسال واستقبال للقناة الليفية FC |
||

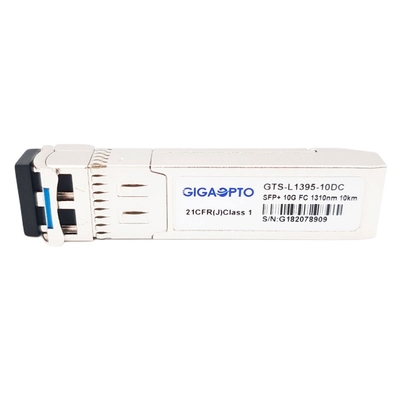

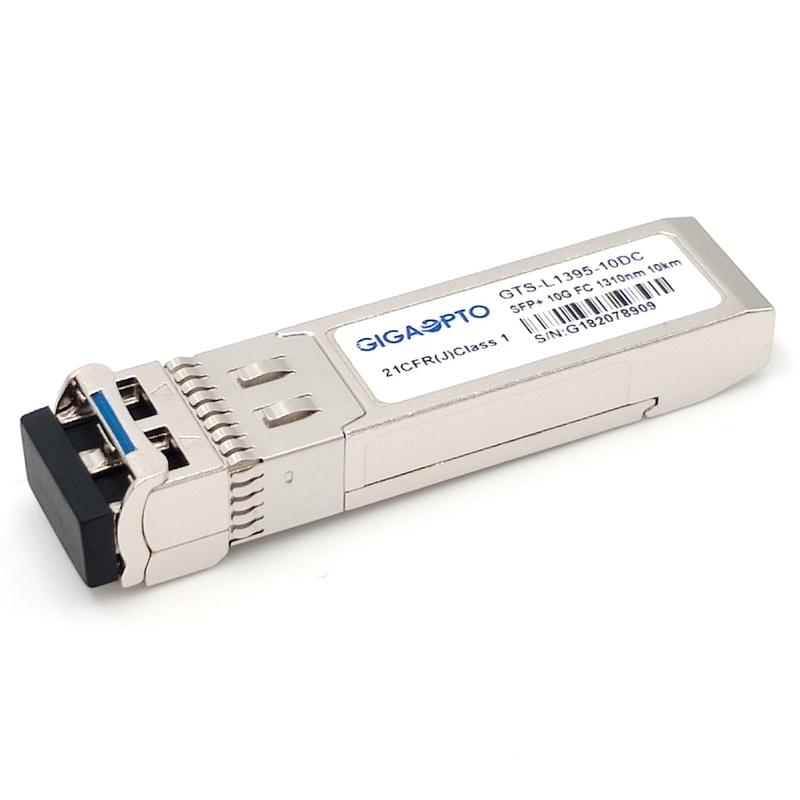

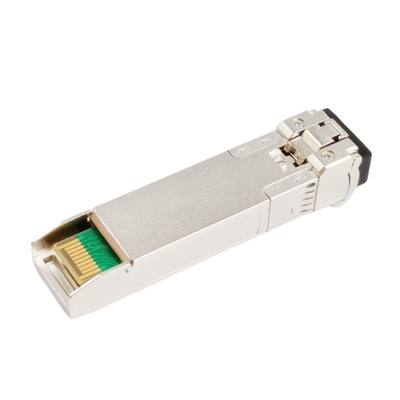

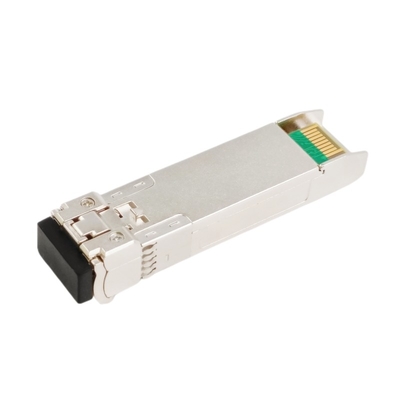

10GFC Fibre Channel SFP + 1310nm 10km DOM LC SMF
وصف
جيجوبتوGTS-L1395-10DCيتميز جهاز الإرسال والاستقبال بجهاز إرسال DFB موثوق به للغاية 1310 نانومتر وكاشف صور PIN في موصل ضوئي مزدوج LC يمكن أن يصل أقصى إرسال له إلى 10 كيلومترات عبر الألياف أحادية الوضع (SMF) G.652.
إنه مصمم للاستخدام في التطبيقات التسلسلية بسرعة 10 جيجابت في الثانية مثل تطبيقات SONET OC192 / SDH STM64 و 10 جيجابت إيثرنت وتطبيقات القنوات الليفية بسرعة 10 جيجابت في الثانية.تعمل بمصدر طاقة أحادي + 3.3 فولت.يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP + متعددة المصادر (MSA) بسرعة 10 جيجابت في الثانية.
تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك ، كما هو محدد في SFF-8472 ، والتي تتيح الوصول في الوقت الفعلي إلى معلمات تشغيل الجهاز مثل درجة حرارة جهاز الإرسال والاستقبال ، والتيار المتحيز لليزر ، والطاقة الضوئية المرسلة ، والطاقة الضوئية المستلمة ، والجهد الكهربائي للإمداد بجهاز الإرسال والاستقبال .
جميع الوحدات هي منتجات ليزر من الفئة 1 التي تتوافق مع معايير FDA / CDRH و IEC-60825.
تخصيص
| شكل عامل | SFP + | أقصى معدل للبيانات | 10.51875 جيجابت في الثانية |
| الطول الموجي | 1310 نانومتر | أقصى مسافة للكابل | 10 كم |
| موصل | دوبلكس LC | وسائل الإعلام | SMF |
| نوع المرسل | DFB 1310 نانومتر | نوع المستقبل | دبوس |
| TX قوة | -6 ~ 0 ديسيبل | المتلقي حساسية | <-14.4 ديسيبل |
| نطاق درجة حرارة | -5 إلى 85 درجة مئوية (23 إلى 185 درجة فهرنهايت) | ضمان | 3 سنوات |
| OEM / ODM | أيد | DOM | أيد |
| البروتوكولات | CE ، الفئة 1 FDA و IEC60825-1 متوافقة مع سلامة الليزر ، RoHS ، SFF-8431 ، SFP MSA | ||
| التطبيقات المدعومة |
10GBASE-LR / 10GBASE-LW إيثرنت 10G قناة ليفية 10 جيجابت مركز البيانات والموجهات |
||
سمات
طلب
الخصائص البصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1270 | 1310 | 1350 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | Δλ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | ديسيبل | ||||
| متوسط انتاج الطاقة | صخارج | -6.0 | 0 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 3.5 | ديسيبل | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 180 | 850 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1260 | 1600 | نانومتر | ||||
| المتلقي حساسية | -14.4 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | 0.5 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -16 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -30 | ديسيبل | |||||
| التباطؤ LOS | 0.5 | ديسيبل | ||||||
| تفاضل تأرجح إخراج البيانات | الخامسخارج | 300 | 900 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظة :
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 231-1 @ 10312Mbps ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
التوافق
تقوم Gigaopto بتصنيع وتخزين مجموعة كاملة من أجهزة الإرسال والاستقبال الضوئية حتى 100G.تم اختبار جودة جميع وحدات جهاز الإرسال والاستقبال البصري الخاصة بنا للتأكد من توافقها مع بيئة التبديل المستهدفة وهي متوافقة بنسبة 100٪ مع العلامات التجارية الكبرى مثل Cisco و Brocade و HP و Juniper و Huawei و Alcatel-Lucent و Extreme و Arista و Force10 و D-link و 3Com وما إلى ذلك وتقدم ضمانًا لمدة 3 سنوات.
للحصول على هذا GTS-L0895-10DC ، يرجى الرجوع إلى جدول مراسلات P / N.إذا كنت بحاجة إلى المزيد من التوافق ، فالرجاء عدم التردد في إخبارنا بذلك.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| ماركة | رقم القطعة | ماركة | رقم القطعة |
| جيجوبتو | GTS-L1395-10DC | سيسكو | DS-SFP-FC10G-LW |
| العرعر | XBR-000217 | ||
