تفاصيل المنتج:
|
| اسم المنتج: | 10GFC جهاز الإرسال والاستقبال | عرض النطاق الترددي (جيجابت في الثانية): | 1.0625-10.518 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي: | 850 نانومتر | ماكس انتقال: | 300 م فوق OM3 أو 400 م فوق OM4 |
| LD / PD: | VCSEL / رقم التعريف الشخصي | موصل: | دوبلكس LC |
| درجة الحرارة: | كوم | DDM: | نعم |
| الكلمات الدالة: | 10GFC SFP + SW جهاز الإرسال والاستقبال ، 10G قناة ليفية 300 متر 850 نانومتر | ||
| إبراز: | وحدة القناة الليفية DOM,وحدة القناة الليفية 300 متر,القناة الليفية 10G |
||

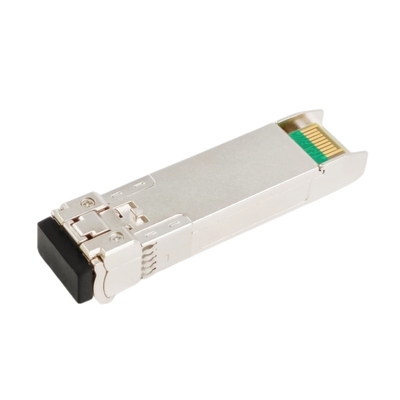

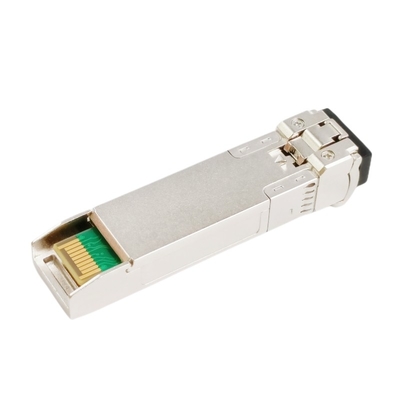

10GFC SW 850nm 300m جهاز الإرسال والاستقبال للقناة الليفية LC DOM
وصف

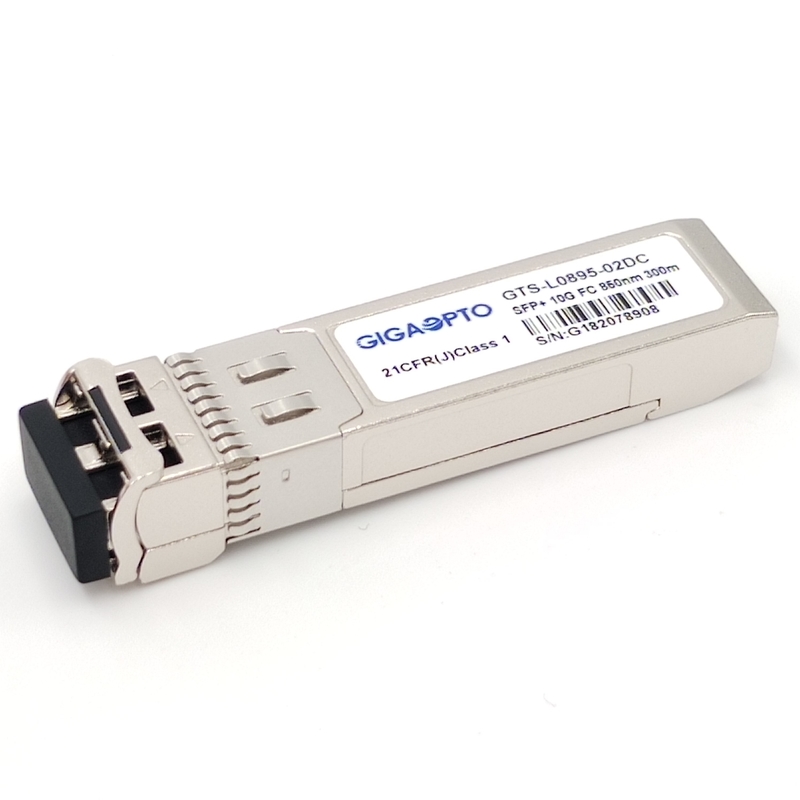

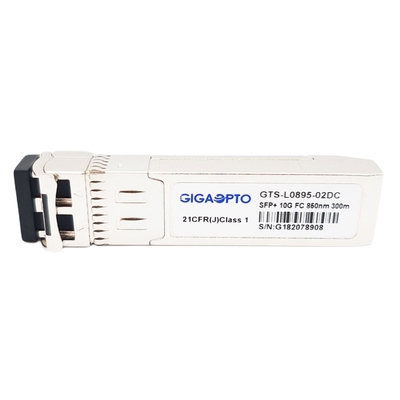

يتميز جهاز الإرسال والاستقبال GTS-L0895-02DC من Gigaopto بجهاز إرسال VCSEL ذو موثوقية عالية 850 نانومتر وكاشف صور PIN في الموصل البصري LC المزدوج.
يدعم جهاز الإرسال والاستقبال 10GFC SW القابل للتوصيل السريع معدل بيانات 1.0625-10.518 جيجابت في الثانية وتطبيقات مثل 10G Fibre Channel (10.52Gbps) وقناة ليفية 8G (8.5Gbps) وقناة ليفية 4G (4.25 جيجابت في الثانية) وقناة ليفية 2G (2.125 جيجابت في الثانية) ، 1G Fibre Channel (1.0625Gbps) وهي وحدة متعددة الأغراض تستخدم في عدد من الأماكن المختلفة للشبكات اليوم.وبالتالي ، فإن أكثر التطبيقات شيوعًا هي تطبيقات شبكات منطقة التخزين (SAN) في مراكز البيانات ، وتوصيلات القنوات الليفية لمركز البيانات عبر العمود الفقري ، وتوصيلات SAN لشبكات المؤسسات ، والروابط الضوئية الأخرى.
وهو يدعم التشخيصات البصرية DDM / DOM ، والتي توفر مراقبة في الوقت الفعلي لدرجة حرارة جهاز الإرسال والاستقبال ، وتيار انحراف الليزر ، والطاقة الضوئية ، والطاقة الضوئية المستلمة ، والجهد الكهربائي للإمداد بجهاز الإرسال والاستقبال.
جميع الوحدات هي منتجات ليزر من الفئة 1 متوافقة مع معايير FDA / CDRH و IEC-60825.
تخصيص
| شكل عامل | SFP + | معدل البيانات | 1.0625-10.518 جيجابت في الثانية |
| الطول الموجي | 850 نانومتر | أقصى مسافة للكابل | 300 م فوق OM3 أو 400 م فوق OM4 |
| موصل | دوبلكس LC | وسائل الإعلام | MMF |
| نوع المرسل | VCSEL 850 نانومتر | نوع المستقبل | دبوس |
| TX قوة | -6 ~ -1 ديسيبل | المتلقي حساسية | <-11.1 ديسيبل |
| نسبة الانقراض | > 3.5 ديسيبل | الزائد | > 0.5 ديسيبل |
| ميزانية الطاقة (ديسيبل) | 4.1 ديسيبل | DDM / DOM | أيد |
| نطاق درجة حرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) | ضمان | 3 سنوات |
| OEM / ODM | أيد | وزن | 30 جرام |
| البروتوكولات | CE ، الفئة 1 FDA و IEC60825-1 متوافقة مع سلامة الليزر ، RoHS ، SFF-8431 ، SFP MSA | ||
| التطبيقات المدعومة | 10G قناة ليفية (10.518 جيجابت في الثانية) ، قناة ليفية 8G (8.5 جيجابت في الثانية) ، قناة ليفية 4G (4.25 جيجابت في الثانية) ، قناة ليفية 2G (2.125 جيجابت في الثانية) ، قناة ليفية 1G (1.0625 جيجابت في الثانية) | ||
سمات
طلب
الخصائص البصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||||
| المرسل | ||||||||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر | |||||
| العرض الطيفي (RMS) | Δλ | 0.45 | نانومتر | |||||||
| نسبة قمع الوضع الجانبي | SMSR | - | - | - | ديسيبل | |||||
| متوسط انتاج الطاقة | صخارج | -6.0 | -1.0 | ديسيبل | 1 | |||||
| نسبة الانقراض | ER | 3.5 | ديسيبل | |||||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 180 | 950 | بالسيارات | 2 | |||||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||||
| طبيعي | 0 | 0.8 | الخامس | |||||||
| المتلقي | ||||||||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر | |||||
| المتلقي حساسية | -10.0 | ديسيبل | 3 | |||||||
| جهاز الاستقبال الزائد | 0.5 | ديسيبل | 3 | |||||||
| إلغاء التأكيد | لوسد | -12 | ديسيبل | |||||||
| تأكيد LOS | لوسأ | -22 | ديسيبل | |||||||
| التباطؤ LOS | 0.5 | 4 | ديسيبل | |||||||
| تفاضل تأرجح إخراج البيانات | الخامسخارج | 500 | 700 | 900 | بالسيارات | 4 | ||||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||||
| قليل | 0.8 | الخامس | ||||||||
ملحوظة :
1. يتم إطلاق الطاقة الضوئية في MMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 231-1 @ 10312Mbps ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
التوافق
جميع أجهزة الإرسال والاستقبال من Gigaopto قائمة على المعايير ومتوافقة مع MSA (اتفاقية متعددة المصادر) ، وتم اختبارها وترميزها بدقة في منشآتنا الخاصة لضمان أعلى مستوى من الأداء.نجري اختبار التطبيق بنسبة 100٪ في ظل ظروف الاستخدام النهائي.
بالنسبة لوحدة 10GFC P / N: GTS-L0895-02DC ، يرجى الرجوع إلى جدول مراسلات P / N.لمزيد من توافق المنتج ، لا تتردد في إخبارنا.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| ماركة | رقم القطعة | ماركة | رقم القطعة |
| جيجوبتو | GTS-L0895-02DC | سيسكو | DS-SFP-FC10G-SW |
| العرعر | XBR-000218 | ||
