تفاصيل المنتج:
|
| اسم المنتج: | SFP-8GFC-ZR | أقصى معدل (جيجابت في الثانية): | 8.5 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي: | 1550 ميل بحري | ماكس تصل: | 80 كيلومترًا |
| عناصر: | EML / APD | موصل / ملمع: | دوبلكس LC / الكمبيوتر الشخصي |
| درجة حرارة: | من 0 إلى 70 درجة مئوية | ميزانية السلطة: | 24 ديسيبل |
| الكلمات الدالة: | 8GFC ZW SFP + جهاز الإرسال والاستقبال ، 8G FC 80km 1550nm | ||
| إبراز: | وحدة القناة الليفية 8GFC,وحدة القناة الليفية بطول 80 كم,ZW SFP + جهاز الإرسال والاستقبال |
||
وحدة الإرسال والاستقبال الضوئية 8GFC SFP + 1550nm 80km للقناة الليفية و SAN
وصف

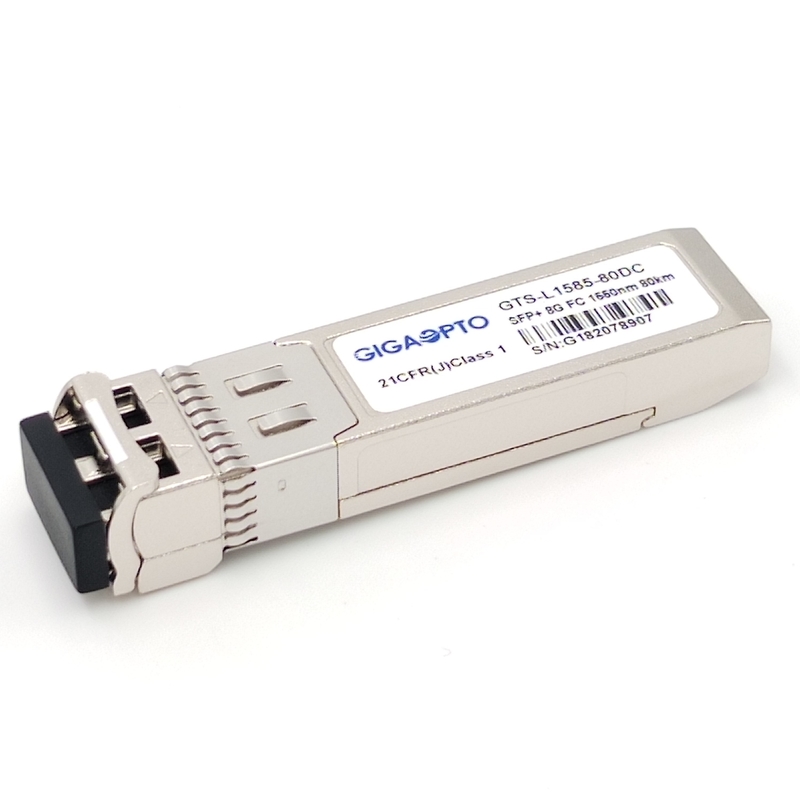

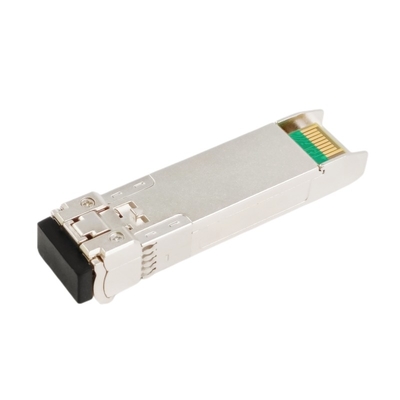

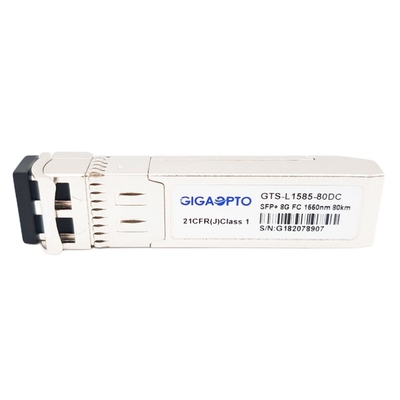

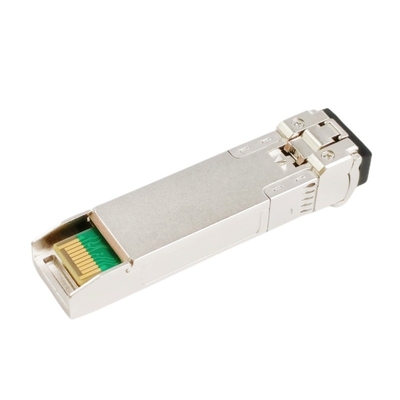

جهاز الإرسال والاستقبال البصري 8GFC SFP + من GigaoptoGTS-L1585-80DCتم تصميمه لتطبيق اتصال قناة الألياف ذات الموجة الطويلة بسرعة 8 جيجابت / ثانية ، وهو يوفر معدل نقل يبلغ 8.5 جيجابت / ثانية يصل إلى 80 كم عبر الألياف أحادية الوضع (SMF) باستخدام طول موجي يبلغ 1550 نانومتر.
يشتمل قسم جهاز الإرسال على ليزر EML مبرد بقوة 1550 نانومتر.ويتكون قسم الاستقبال من ثنائي ضوئي PIN مدمج مع TIA.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
جهاز الإرسال والاستقبال SFP + ZW متوافق تمامًا مع اتفاقية SFP + متعددة المصادر (MSA) ومعيار FCIA FC-PI-4 800-SM-LC-L.
تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك ، كما هو محدد في SFF-8472 ، والتي تتيح الوصول في الوقت الفعلي إلى معلمات تشغيل الجهاز مثل درجة حرارة جهاز الإرسال والاستقبال ، والتيار المتحيز لليزر ، والطاقة الضوئية المرسلة ، والطاقة الضوئية المستلمة ، والجهد الكهربائي للإمداد بجهاز الإرسال والاستقبال .
تخصيص
| متوافق مع العلامة التجارية | بروكيد | فئة | قناة ليفية SFP |
| رقم القطعة | GTS-L1585-80DC | ميزانية السلطة | 24 ديسيبل |
| نوع النموذج | SFP + | أقصى معدل للبيانات | 8.5 جيجابت / ثانية |
| الطول الموجي | 1550 نانومتر | مسافه: بعد | 80 كم @ G.652 |
| موصل | وعاء LC | وسائل الإعلام | SMF |
| نوع المرسل | EML | نوع المستقبل | APD |
| جهد مزود الطاقة | 3.3 فولت | العرض الحالي | <450 مللي أمبير |
| TX قوة | 0 ~ 5 ديسيبل | المتلقي حساسية | <-24 ديسيبل |
| نسبة الانقراض | > 7.0 ديسيبل | جهاز الاستقبال الزائد | > -7.0 ديسيبل |
| نطاق درجة حرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) | ضمان | 3 سنوات |
| OEM / ODM | أيد | التشخيص الرقمي | الدعم |
| البروتوكولات | متوافق مع MSA | ||
سمات
طلب
الخصائص البصرية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | ||
| المرسل | ||||||||
| مركز الطول الموجي | λ ج | 1530 | 1550 | 1565 | نانومتر | |||
| العرض الطيفي (-20 ديسيبل) | Δλ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | ديسيبل | ||||
| متوسط انتاج الطاقة | صخارج | 0 | 5.0 | ديسيبل | 1 | |||
| نسبة الانقراض | ER | 7.0 | ديسيبل | |||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 180 | 850 | بالسيارات | 2 | |||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | |||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | ||||
| يُمكَِن | 0 | 0.8 | الخامس | |||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | ||||
| طبيعي | 0 | 0.8 | الخامس | |||||
| المتلقي | ||||||||
| مركز الطول الموجي | λ ج | 1260 | 1600 | نانومتر | ||||
| المتلقي حساسية | -24.0 | ديسيبل | 3 | |||||
| جهاز الاستقبال الزائد | -7.0 | ديسيبل | 3 | |||||
| إلغاء التأكيد | لوسد | -25.0 | ديسيبل | |||||
| تأكيد LOS | لوسأ | -35 | ديسيبل | |||||
| التباطؤ LOS | 0.5 | ديسيبل | ||||||
| تفاضل تأرجح إخراج البيانات | الخامسخارج | 300 | 900 | بالسيارات | 4 | |||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | ||||
| قليل | 0.8 | الخامس | ||||||
ملحوظة :
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 231-1 @ 8.5 جيجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
