تفاصيل المنتج:
|
| اسم المنتج: | SFP-8GFC-40 | السرعة القصوى (جيجابت / ثانية): | 8.5 جيجابت / ثانية |
|---|---|---|---|
| الطول الموجي: | 1310 نانومتر | أقصى مسافة: | 40 كم |
| موصل: | كمبيوتر LC | DDM / DOM: | أيد |
| درجة الحرارة: | من 0 إلى 70 درجة مئوية | OEM / ODM: | أيد |
| الكلمات الدالة: | 8GFC SFP + ER 1310nm 40 كم | ||
| إبراز: | جهاز الإرسال والاستقبال ذو القناة الليفية 8G,القناة الليفية DOM 8G,FC SFP + |
||

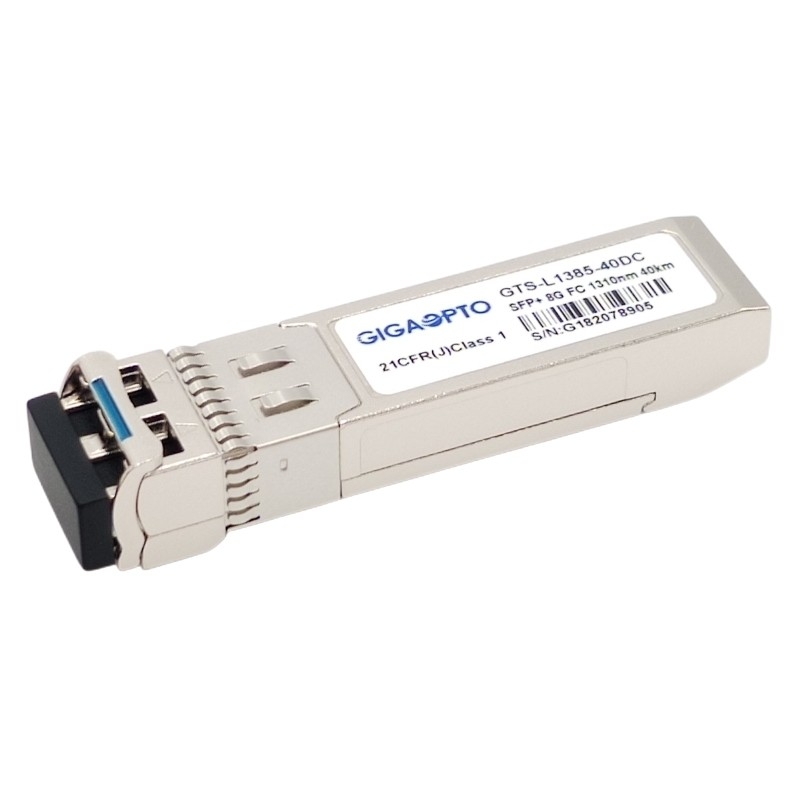

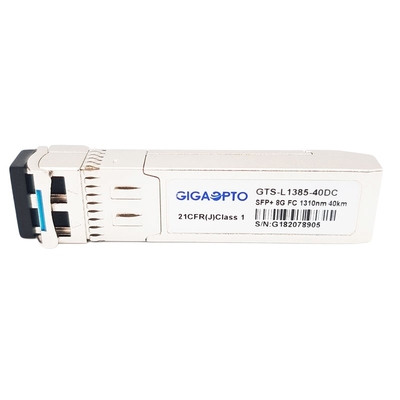

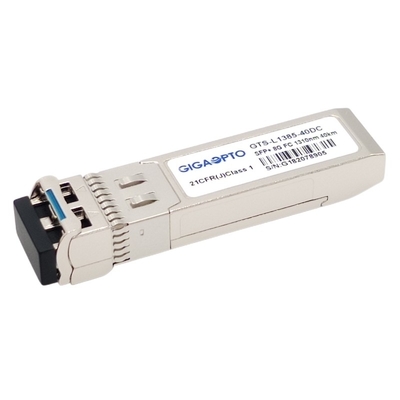

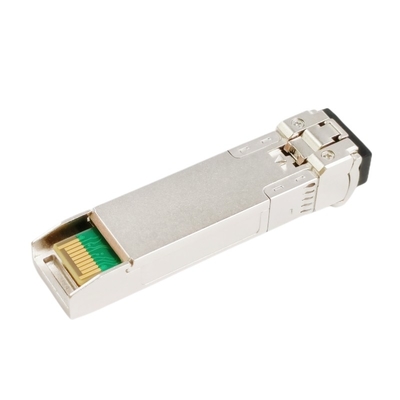

وحدة الإرسال والاستقبال ذات القنوات الليفية 8G (8GFC) ، متوافقة مع شبكة بروكيد SFP-8GFC-40 ، قابلة للتوصيل السريع
وصف
جهاز الإرسال والاستقبال ذو القناة الليفية SFP-8GFC-40 عبارة عن وحدة صغيرة قابلة للتوصيل بعامل الشكل ، مصممة لدعم 8G Fibre Channel (FC) ، ومناسبة لشبكة منطقة التخزين (SAN) التي تصل إلى 40 كم عبر الألياف ذات الوضع الفردي.
يشتمل قسم جهاز الإرسال على ليزر DFB بقوة 1310 نانومتر.ويتكون قسم الاستقبال من ثنائي ضوئي PIN مدمج مع TIA.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
جهاز الإرسال والاستقبال هذا متوافق تمامًا مع SFP + اتفاقية متعددة المصادر (MSA) ومعيار FCIA FC-PI-4 800-SM-LC-L.
تتوفر وظائف المراقبة الضوئية الرقمية (DOM) عبر واجهة تسلسلية من سلكين ، كما هو محدد في SFF-8472 ، والتي تتيح الوصول في الوقت الفعلي إلى معلمات تشغيل الجهاز مثل درجة حرارة جهاز الإرسال والاستقبال ، والتيار المتحيز لليزر ، والطاقة الضوئية المرسلة ، والطاقة الضوئية المستلمة والجهد الكهربائي لجهاز الإرسال والاستقبال.
جهاز الإرسال والاستقبال الضوئي لقناة الألياف متوافق مع CE / FCC / RoHS.
تخصيص
| اسم المنتج | SFP-8GFC-40 | فئة | قناة ليفية SFP |
| التعبئة والتغليف | SFP + | عرض النطاق | 1.06 جيجابت في الثانية ~ 8.5 جيجابت في الثانية |
| مركز الطول الموجي | 1310 نانومتر | تَوصِيل | 40 كم |
| واجهه المستخدم | وعاء مزدوج LC | نوع الكابل | G.652 SMF |
| نوع المرسل | DFB ليزر | نوع المستقبل | دبوس |
| TX Output Power (ديسيبل) | 1 ~ 4 ديسيبل | المتلقي حساسية | <-15 ديسيبل |
| التشخيص | الدعم | OEM / ODM | الدعم |
| نطاق درجة حرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) | ضمان | 3 سنوات |
| البروتوكولات | متوافق مع MSA | ||
سمات
التطبيقات
مواصفات الأداء - الكهربائية
| معامل | رمز | دقيقة. | النوع. | الأعلى | وحدة | ملحوظات | |||||
| المرسل | |||||||||||
| مدخلات CML (تفاضلية) | فين | 150 | 1200 | mVpp |
يقترن التيار المتردد المدخلات |
||||||
|
وضع الإدخال AC المشترك الجهد االكهربى |
0 | 25 | بالسيارات | RMS | |||||||
|
مقاومة المدخلات (التفاضليه) |
زين | 85 | 100 | 115 | أوم |
رين> 100 كيلو أوم @ DC |
|||||
|
المدخلات التفاضلية S- المعلمة |
سDD11 | - | - | -10 | ديسيبل | ||||||
|
التفاضل إلى المشترك تحويل الوضع |
سقرص مضغوط11 | - | - | -10 | ديسيبل | ||||||
|
إدخال Tx_DISABLE الجهد - عالي |
الخامس | ||||||||||
| 2 | 3.45 | ||||||||||
|
إدخال Tx_DISABLE الجهد - منخفض |
الخامس | ||||||||||
| 0 | 0.8 | ||||||||||
|
إخراج Tx_FAULT الجهد - عالي |
Vcc + 0.3 | الخامس |
آيو = 400µA ؛مضيف Vcc |
||||||||
| 2 | |||||||||||
|
إخراج Tx_FAULT الجهد - منخفض |
0.5 | الخامس | آيو = -4.0 مللي أمبير | ||||||||
| 0 | |||||||||||
| المتلقي | |||||||||||
|
مخرجات CML (التفاضليه) |
700 | mVpp |
يقترن التيار المتردد النواتج |
||||||||
| صوت | 350 | ||||||||||
|
إخراج التيار المتردد مشترك وضع الجهد |
0 | 15 | بالسيارات | RMS | |||||||
|
مقاومة الإخراج (التفاضليه) |
زوت | 90 | 100 | 110 | أوم | ||||||
|
المخرجات التفاضلية S- المعلمة |
سد22 | - | - | -10 | ديسيبل | ||||||
|
الجهد الناتج Rx_LOS - عالٍ |
2 | Vcc + 0.3 | الخامس |
الصغرى = 400µA ؛مضيف Vcc |
|||||||
|
الجهد الناتج Rx_LOS - قليل |
0 | 0.8 | الخامس | الصغرى = -4.0mA | |||||||
| MOD_DEF (2: 0) | VoH | 2.5 | الخامس | مع الرقم التسلسلي | |||||||
| VoL | 0 | 0.5 | الخامس | ||||||||
مواصفات الأداء - بصري
| معامل | رمز | دقيقة. | عادي | الأعلى. | وحدة | ||||
| 9 ميكرومتر الأساسية القطر SMF المدعومة المسافة | 40 | كم | |||||||
| معدل البيانات | 0.614 | 8.5 | جيجابت في الثانية | ||||||
| المرسل | |||||||||
| مركز الطول الموجي | λ ج | 1290 | 1310 | 1330 | نانومتر | ||||
| العرض الطيفي (-20 ديسيبل) | Δλ | 1 | نانومتر | ||||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | ||||||
| متوسط انتاج الطاقة | صخارج | 1 | 4 | ديسيبل | |||||
| نسبة الانقراض | ER | 3.5 | ديسيبل | ||||||
| متوسط قوة جهاز الإرسال OFF | صإيقاف | -30 | ديسيبل | ||||||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | ||||
| TX تعطيل | تعطيل | 2.0 | Vcc + 0.3 | الخامس | |||||
| يُمكَِن | 0 | 0.8 | |||||||
| خطأ TX | خطأ | 2.0 | الخامسنسخة+0.3 | الخامس | |||||
| طبيعي | 0 | 0.8 | |||||||
| TX تعطيل تأكيد الوقت | الأنيق | - | - | 10 | نحن | ||||
| TX_DISABLE نفي الوقت | t_on | - | - | 1 | تصلب متعدد | ||||
| TX_BISABLE وقت لبدء إعادة التعيين | t_reset | 10 | - | - | نحن | ||||
|
حان وقت التهيئة ، بما في ذلك إعادة تعيين TX_FAULT |
- | - | 300 | تصلب متعدد | |||||
| t_init | |||||||||
| TX_FAULT من الخطأ إلى التأكيد | t_fault | - | - | 100 | نحن | ||||
| مجموع الاهتزاز | TJ | - | - | 0.28 | واجهة المستخدم (ص) | ||||
| الارتعاش المعتمد على البيانات | DDJ | - | - | 0.1 | واجهة المستخدم (ص) | ||||
| غضب غير مرتبط | UJ | - | - | 0.023 | RMS | ||||
| المتلقي | |||||||||
| مركز الطول الموجي | λ | 1260 | 1565 | نانومتر | |||||
| حساسية | صدقيقة | -15 | ديسيبل | ||||||
| جهاز الاستقبال الزائد | صالأعلى | 0.5 | ديسيبل | ||||||
| فقدان العائد البصري | ORL | -12 | ديسيبل | ||||||
| إلغاء التأكيد | لوسد | -18 | ديسيبل | ||||||
| تأكيد LOS | لوسأ | -30 | ديسيبل | ||||||
| لوس | عالٍ | 2.0 | الخامسنسخة+0.3 | الخامس | |||||
| قليل | 0 | 0.8 | |||||||
المواصفات الميكانيكية
