تفاصيل المنتج:
|
| اسم المنتج: | 8GFC SFP جهاز الإرسال والاستقبال | يكتب: | SFP + |
|---|---|---|---|
| الطول الموجي: | 1310 نانومتر | وصول الكابلات: | 25 كم |
| مكون: | DFB + PIN | واجهه المستخدم: | المزدوج LC |
| الكلمات الدالة: | 8G Fibre Channel SFP + جهاز الإرسال والاستقبال | ||
| إبراز: | جهاز الإرسال والاستقبال ذو القناة الليفية بطول 25 كم,وجهاز الإرسال والاستقبال للقناة الليفية DOM,وجهاز الإرسال والاستقبال FC |
||

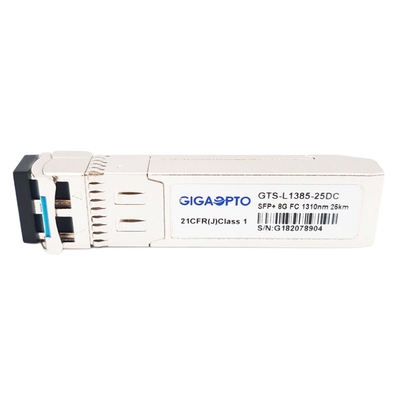

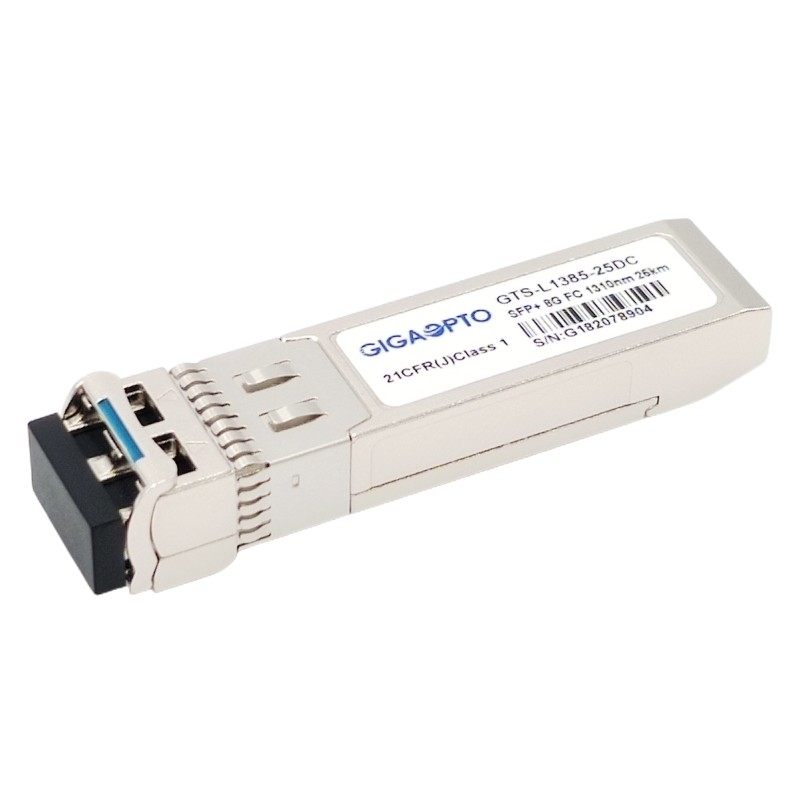

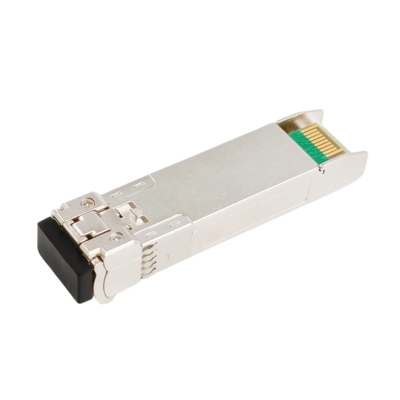

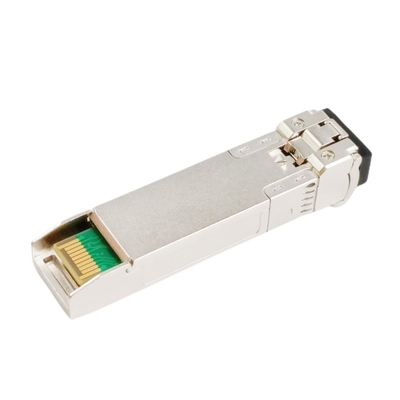

8G FC طويلة الموجة ممتدة 25 كجم SFP + جهاز إرسال واستقبالDFB + PIN 1310nm SMF LC DOM
وصف
تم تصميم أجهزة الإرسال والاستقبال 8GFC SFP + GTS-L1385-25DC من Gigaopto لدعم 8G Fibre Channel (FC) ، وهي مناسبة لشبكة منطقة التخزين (SAN) التي تصل إلى 25 كم عبر الألياف المزدوجة.
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
يتوافق جهاز الإرسال والاستقبال هذا تمامًا مع اتفاقية SFP + MSA (SFF-8431 و SFF-8432 و SFF-8472) ومعيار FCIA FC-PI-4800-SM-LC-L.
تتوفر وظائف المراقبة الضوئية الرقمية (DOM) عبر واجهة تسلسلية من سلكين ، كما هو محدد في SFF-8472 ، والتي تتيح الوصول في الوقت الفعلي إلى معلمات تشغيل الجهاز مثل درجة حرارة جهاز الإرسال والاستقبال ، والتيار المتحيز لليزر ، والطاقة الضوئية المرسلة ، والطاقة الضوئية المستلمة والجهد الكهربائي لجهاز الإرسال والاستقبال.
جهاز الإرسال والاستقبال الضوئي لقناة الألياف متوافق مع RoHS وشهادة CE / FCC.
تخصيص
| شكل عامل | SFP + | معدل البيانات(جيجابت في الثانية) | 8.5 جيجابت في الثانية |
| الطول الموجي | 1310 نانومتر | الأساسيةمسافه: بعد | 25 كم |
| موصل | دوبلكس- LC | نوع الكابل | SMF |
| LDيكتب | DFB | نوع المستقبل | دبوس |
| تيxقوة | -1.0 ~ + 3.0 ديسيبل | صxحساسية | <-16.0 ديسيبل |
| نسبة الانقراض | > 3.5 ديسيبل | الزائد | > 0.5 ديسيبل |
| نطاق درجة حرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) | ضمان | 3 سنوات |
| OEM / ODM | أيد | بروتوكول | متوافق مع MSA |
| امتثال | IEC / EN 61000-4-2 و IEC-60825 و FDA 21CFR 1040.10 و 1040.11 و RoHS | ||
سمات
طلب
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| المرسل | |||||||
| مركز الطول الموجي | λ ج | 1270 | 1310 | 1350 | نانومتر | ||
| العرض الطيفي (-20 ديسيبل) | Δλ | 1 | نانومتر | ||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | ديسيبل | |||
| متوسط انتاج الطاقة | صخارج | -1.0 | +3.0 | ديسيبل | 1 | ||
| نسبة الانقراض | ER | 3.5 | ديسيبل | ||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 180 | 850 | بالسيارات | 2 | ||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | ||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | |||
| يُمكَِن | 0 | 0.8 | الخامس | ||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | |||
| طبيعي | 0 | 0.8 | الخامس | ||||
| المتلقي | |||||||
| مركز الطول الموجي | λ ج | 1260 | 1600 | نانومتر | |||
| المتلقي حساسية | -16 | ديسيبل | 3 | ||||
| جهاز الاستقبال الزائد | 0.5 | ديسيبل | 3 | ||||
| إلغاء التأكيد | لوسد | -17 | ديسيبل | ||||
| تأكيد LOS | لوسأ | -30 | ديسيبل | ||||
| التباطؤ LOS | 0.5 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | الخامسخارج | 300 | 900 | بالسيارات | 4 | ||
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | |||
| قليل | 0.8 | الخامس | |||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية إلى SMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 231-1 @ 10312Mbps ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
التوافق
جميع وحدات جهاز الإرسال والاستقبال البصري GTS-L1385-25DC من Gigaopto مفتوحة المصدر ، ويمكن ترميزها لتكون متوافقة تمامًا مع الأجهزة السائدة ، يرجى الرجوع إلى النموذج التالي ، لمزيد من توافق المنتجات ، لا تتردد في الاتصال بنا.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| ماركة | رقم القطعة | ماركة | رقم القطعة |
| جيجوبتو | GTS-L1385-25DC | بروكيد | XBR-000174 |
| HPE | AW538A | ||
