تفاصيل المنتج:
|
| اسم المنتج: | 8G FC جهاز الإرسال والاستقبال | شكل عامل: | SFP + |
|---|---|---|---|
| الطول الموجي: | 850 نانومتر | تصل: | 300 م |
| وسائل الإعلام: | MMF | موصل: | LC |
| الكلمات الدالة: | 8G قناة ليفية ، SFP + SW جهاز الإرسال والاستقبال | يكتب: | SW SFP |
| إبراز: | وحدة الإرسال والاستقبال SFP + الألياف,وحدة الإرسال والاستقبال الليفية 850 نانومتر,SFP + SW |
||

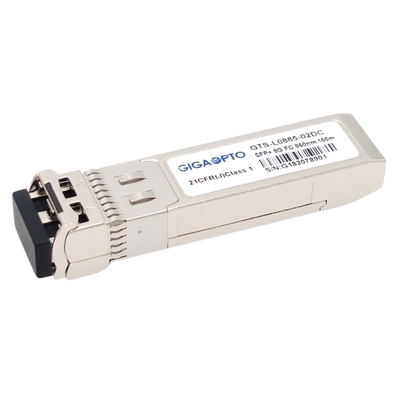

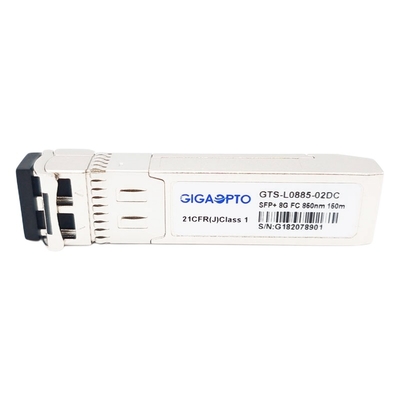

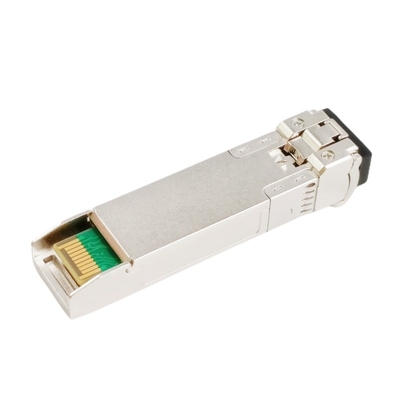

جهاز الإرسال والاستقبال ذو القناة الليفية 8G SFP + ، قناة الألياف 8/4/2 / 1G ، 300 متر
وصف
تم تصميم جهاز الإرسال والاستقبال 8GFC SFP + لتطبيقات اتصال قناة الألياف ذات الموجة القصيرة بسرعة 8 جيجابت في الثانية ، والتي توفر ارتباطًا يصل إلى 300 متر عبر الألياف متعددة الأوضاع (MMF) عبر وعاء LC مزدوج.يستخدم جهاز الإرسال والاستقبال هذا جهاز إرسال ليزر VSCEL عالي الجودة 850 نانومتر وجهاز استقبال ثنائي ضوئي PIN.
تتوافق وحدات 8G FC SFP + SW مع FC-PI-4 Rev. 8.00 و SFF-8472 Rev 11.0 ، ومتوافقة مع SFF-8432 والأجزاء القابلة للتطبيق من SFF-8431 Rev. 4.1.
وهو يدعم معدل بيانات 1.0625-8.5 جيجابت في الثانية وتطبيقات مثل القناة الليفية 8 جيجا (8.5 جيجابت في الثانية) وقناة الألياف 4 جيجا (4.25 جيجابت في الثانية) وقناة ليفية 2 جيجا (2.125 جيجابت في الثانية) وقناة ليفية 1 جيجا (1.0625 جيجابت في الثانية).
جهاز الإرسال والاستقبال البصري متوافق مع RoHS وشهادة CE / FCC.
تخصيص
| شكل عامل | SFP + | أقصى معدل للبيانات(جيجابت في الثانية) | 8.5 جيجابت في الثانية |
| مركزالطول الموجي | 850 نانومتر | مسافة الألياف | 300 م |
| موصل | دوبلكس LC | وسائل الإعلاميكتب | MMF |
| نوع المرسل | VCSEL | نوع المستقبل | دبوس |
| TX قوة | -6 ~ -0.5 ديسيبل | المتلقي حساسية | <-10.5 ديسيبل |
| نسبة الانقراض | > 3.5 ديسيبل | الزائد | > 0.5 ديسيبل |
| درجة الحرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) | التشخيص الرقمي | أيد |
| OEM / ODM | أيد | ضمان | 3 سنوات |
| امتثال | IEC / EN 61000-4-2 و IEC-60825 و FDA 21CFR 1040.10 و 1040.11 و RoHS | ||
سمات
طلب
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| المرسل | |||||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر | ||
| العرض الطيفي (RMS) | Δλ | 0.65 | نانومتر | ||||
| نسبة قمع الوضع الجانبي | SMSR | - | - | - | ديسيبل | ||
| متوسط انتاج الطاقة | العبوس | -6.0 | -0.5 | ديسيبل | 1 | ||
| نسبة الانقراض | ER | 3.0 | ديسيبل | ||||
| تفاضل تأرجح إدخال البيانات | فين | 180 | 950 | بالسيارات | 2 | ||
| المدخلات التفاضلية المعاوقة | زين | 90 | 100 | 110 | Ω | ||
|
TX تعطيل |
تعطيل | 2.0 | Vcc | الخامس | |||
| يُمكَِن | 0 | 0.8 | الخامس | ||||
|
خطأ TX |
خطأ | 2.0 | Vcc | الخامس | |||
| طبيعي | 0 | 0.8 | الخامس | ||||
| المتلقي | |||||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر | ||
| المتلقي حساسية | -10.5 | ديسيبل | 3 | ||||
| جهاز الاستقبال الزائد | 0.5 | ديسيبل | 3 | ||||
| إلغاء التأكيد | LOSD | -12 | ديسيبل | ||||
| تأكيد LOS | لوسا | -22 | ديسيبل | ||||
| التباطؤ LOS | 0.5 | 4 | ديسيبل | ||||
| تفاضل تأرجح إخراج البيانات | صوت | 500 | 700 | 900 | بالسيارات | 4 | |
|
لوس |
عالٍ | 2.0 | Vcc | الخامس | |||
| قليل | 0.8 | الخامس | |||||
ملحوظات:
1. يتم إطلاق الطاقة الضوئية في MMF.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. تم القياس باستخدام نموذج اختبار PRBS 231-1 @ 8.5 جيجابت في الثانية ، BER ≤1 × 10-12.
4. داخليا AC- إلى جانب.
التوافق
يتم اختبار كل جهاز إرسال واستقبال بصري من Gigaopto في الجهاز المضيف للتحقق من قابلية التشغيل البيني ، ونعد بتوافق كامل بنسبة 100٪ على الجهاز المحدد مع ضمان لمدة 3 سنوات.
للحصول على GTS-L0885-02DC هذا ، يرجى الرجوع إلى جدول مراسلات P / N.إذا كنت مهتمًا بمعرفة المزيد من التوافق ، فنحن نرحب بك دائمًا للاتصال بنا.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| ماركة | رقم القطعة | ماركة | رقم القطعة |
| جيجوبتو | GTS-L0885-02DC | بروكيد | XBR-000147 |
| سيسكو | DS-SFP-FC8G-SW | HPE | AJ718A |
| العرعر | QFX-SFP-8GFC-SW | HPE | AJ906A |
| شركة انتل | TXN31118D100000 | HPE | AJ716A |
| آي بي إم | 88Y6416 | ||
الأبعاد الميكانيكية
