تفاصيل المنتج:
|
| شكل عامل: | 1 × 9 | معدل البيانات (جيجابت في الثانية): | 1.25 جيجابت في الثانية |
|---|---|---|---|
| طول السلك: | 20 كم | الطول الموجي: | TX1310nm / RX1550nm |
| نوع المرسل: | FP | موصل: | دوبلكس SC ، ST ، FC |
| نوع الألياف: | الألياف أحادية الوضع | الكلمات الدالة: | 1x9 1.25 جيجابت في الثانية ثنائي الاتجاه ، 20 كم TX1310nm / RX1550nm |
| إبراز: | جهاز الإرسال والاستقبال البصري RX1550nm 1x9,جهاز الإرسال والاستقبال البصري BIDI 1x9,جهاز الإرسال والاستقبال SMF 20 كم |
||

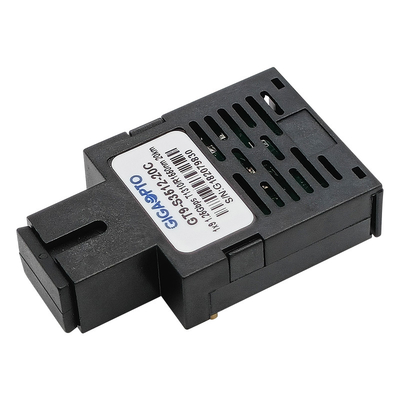

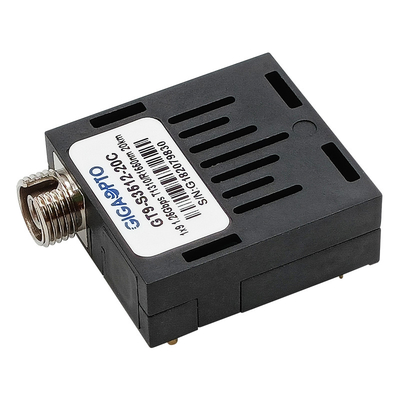

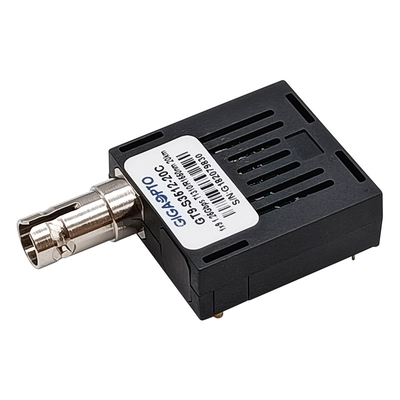

1x9 BIDI 1.25Gbps 20km TX1310nm / RX1550nm SMF Transceiver Module Single SC / ST / FC LVPECL PECL
وصف
تعتبر أجهزة الإرسال والاستقبال الضوئية من سلسلة GT9-S3512-20x ثنائية الاتجاه من GIGAOPTO ذات الأداء العالي والفعالة من حيث التكلفة وحدات نمطية أحادية لتطبيقات الاتصالات الضوئية التسلسلية التي تتطلب معدلات بيانات تصل إلى 1.25 جيجابت في الثانية.إنها مناسبة لتطبيقات Gigabit Ethernet و 1x Fibre Channel. يدعم جهاز الإرسال والاستقبال 1 × 9 1.25 جيجابت في الثانية ومسافة نقل تصل إلى 20 كم مع SMF باستخدام جهاز إرسال 1310 نانومتر ومستقبل 1550 نانومتر عبر وعاء موصل SC أو ST أو FC بسيط
يجب تشغيل جهاز الإرسال والاستقبال ضمن حدود درجة الحرارة والجهد المحددة.يجب إنهاء المنافذ الضوئية للوحدة بوصلة بصرية أو بسدادة غبار.
تخصيص
| تغليف المنتج | ثنائي 1x9 | معدل البيانات (ميغابت في الثانية) | 1250 ميجابت في الثانية |
| موصل | واحد SC أو ST أو FC | مسافه: بعد | 20 كم |
| DDM/DOM | رقم | وسائل الإعلام | SMF |
| ضمان | 3 سنوات | نطاق درجة حرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| الطول الموجي | 1310nm-TX / 1550nm-RX | مصدر التيار | 3.3 فولت أو 5 فولت |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية | ICC | 300 مللي أمبير |
| نوع المرسل | FP | نوع المستقبل | دبوس |
| تم إطلاق الطاقة | -9 ~ -3 ديسيبل | RX SENS. | <-22 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | التشبع | > -3 ديسيبل |
| البروتوكولات | بيلكور GR-253-CORE ، ITU-T G.957 | ||
سمات
النوع B: 1550nm DFB TX / 1310nm PIN Rx
طلب
معلومات الطلبية
| رقم القطعة | وصف |
| GT9-S3512-20C | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، SC ، SMF ، 20 كم ، 3.3 فولت / 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-S3512-20CF | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، FC ، SMF ، 20 كم ، 3.3 فولت / 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-S3512-20CT | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، ST ، SMF ، 20 كم ، 3.3 فولت / 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-S3512-20I | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، SC ، SMF ، 20 كم ، 3.3 فولت / 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-S3512-20IF | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، FC ، SMF ، 20 كم ، 3.3 فولت / 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-S3512-20IT | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، ST ، SMF ، 20 كم ، 3.3 فولت / 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-S3512-20C3 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، SC ، SMF ، 20 كم ، 3.3 فولت ، 0 إلى 70 درجة مئوية |
| GT9-S3512-20CF3 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، FC ، SMF ، 20 كم ، 3.3 فولت ، 0 إلى 70 درجة مئوية |
| GT9-S3512-20CT3 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، ST ، SMF ، 20 كم ، 3.3 فولت ، 0 إلى 70 درجة مئوية |
| GT9-S3512-20I3 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، SC ، SMF ، 20 كم ، 3.3 فولت ، -40 إلى 85 درجة مئوية |
| GT9-S3512-20IF3 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، FC ، SMF ، 20 كم ، 3.3 فولت ، -40 إلى 85 درجة مئوية |
| GT9-S3512-20IT3 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، ST ، SMF ، 20 كم ، 3.3 فولت ، -40 إلى 85 درجة مئوية |
| GT9-S3512-20C5 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، SC ، SMF ، 20 كم ، 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-S3512-20CF5 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، FC ، SMF ، 20 كم ، 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-S3512-20CT5 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، ST ، SMF ، 20 كم ، 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-S3512-20I5 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، SC ، SMF ، 20 كم ، 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-S3512-20IF5 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، FC ، SMF ، 20 كم ، 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-S3512-20IT5 | 1x9 وحدة الإرسال والاستقبال ، 1.25G BiDi TX1310nm / RX1550nm ، ST ، SMF ، 20 كم ، 5 فولت ، -40 إلى 85 درجة مئوية |
مخطط الحزمة(الوحدة: مم)
الإخراج الجانبي لوعاء SC
مخرج متوسط لوعاء SC (PN plus M للإخراج الأوسط)
إخراج جانبي وعاء FC
الإخراج الجانبي لوعاء ST
