تفاصيل المنتج:
|
| اسم المنتج: | تجميع الكابلات الضوئية النشطة | معدل البيانات: | من 100 جرام إلى 4x25 جرام |
|---|---|---|---|
| يكتب: | QSFP28 + SFP28 | الإيجابي أو السلبي: | نشيط |
| درجة الحرارة: | تجاري | ضمان: | 3 سنوات |
| الكلمات الدالة: | 100 جرام QSFP28 إلى 4x SFP28 AOC | ||
| إبراز: | كابل بصري نشط SFP28,كابل بصري Breakout Active,كابل 100G QSFP28 |
||

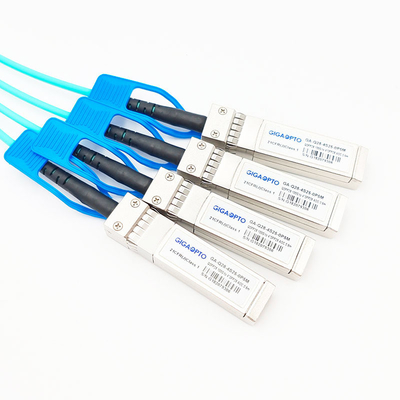

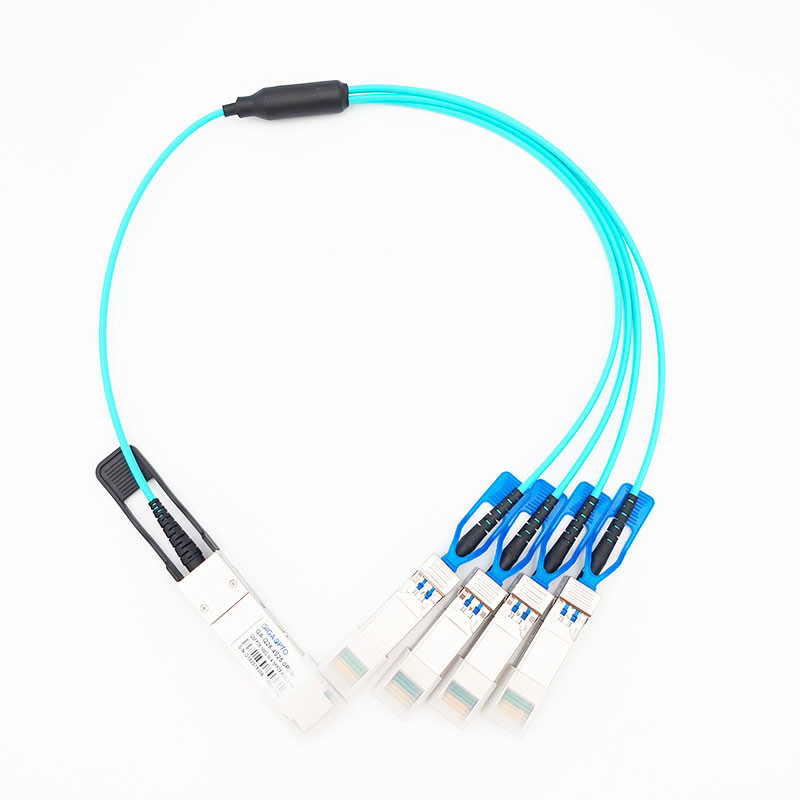

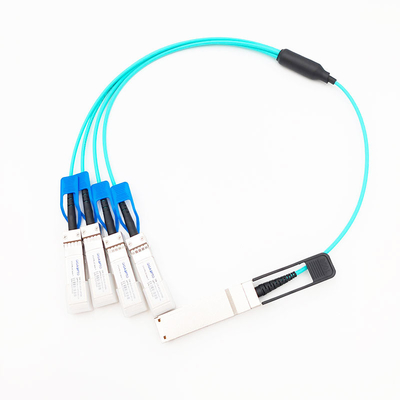

إن 100G Breakout AOC عبارة عن كبل بصري نشط متوازي 4 * 25 جيجابت في الثانية للبيانات والتخزين والاتصال البيني HPC.يوفر اتصالاً بمنفذ 100G QSFP28 على أحد الطرفين وأربعة منافذ 25G SFP28 على الطرف الآخر.
خصائص التشغيل
| اسم المنتج | 100G Fanout 4 * 25G AOC | معدل البيانات (جيجابت في الثانية) | 103.125 جيجابت في الثانية |
| موصل أ | QSFP28 | موصل ب | SFP28 |
| مركز الطول الموجي | 850 نانومتر | نوع الألياف | أكوا OM3 / OM4 |
| طول الألياف | 0.5 م إلى 100 م | DOM / DDM | الدعم |
| درجة الحرارة | أثناء التشغيل: 0 درجة مئوية إلى 70 درجة مئوية | سترة المواد | OFNP |
| التخزين: -40 درجة مئوية إلى 85 درجة مئوية | الحد الأدنى من نصف قطر الانحناء | 7.5 ملم | |
| تبديد الطاقة | <2.5 وات جانب QSFP28 ، 1 وات لكل SFP28 | مصدر الطاقة (نموذجي) | 3.3 فولت |
| البروتوكولات | 25 / 100G إيثرنت | تكامل البيانات | 1E-12 BER |
| دعم متعدد البائعين | QSFP28 MSA | امتثال | SFF-8431 ، SFF-8436 ، بنفايات |
| MTBF | 1،000،000 ساعة | ضمان | 36 شهرًا |
| طلب | IEEE 802.3bm 100GBASE-SR4 IEEE 802.3 بواسطة 25GBASE-SR InfiniBand SDR / DDR / QDR مجموعات الحوسبة عالية الأداء (HPC) الخوادم والمحولات والتخزين ومحولات بطاقة المضيف |
||
وصف
توفر الكابلات الضوئية النشطة (AOCs) من Gigaopto GA-Q28-4S25-001M 100G QSFP28 إلى 4x 25G SFP28 لمتخصصي تكنولوجيا المعلومات حلاً فعالاً للتوصيل البيني لدمج 100G QSFP28 و 25G SFP28 المحولات المضيفة والمفاتيح والخوادم.
بالنسبة للتطبيقات النموذجية ، يمكن للمستخدمين تثبيت هذا الكبل الفاصل أو الفاصل بين منفذ QSFP28 المتاح على محول 100GE وتغذية ما يصل إلى 4 محولات 25GE تم تمكين SFP28 لها.

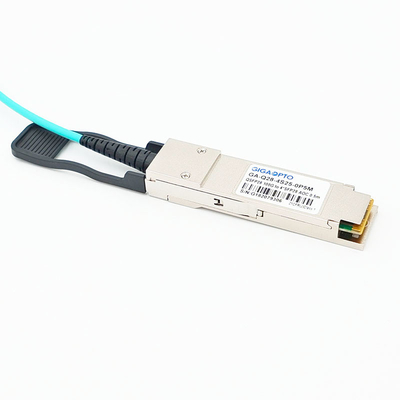

يتميز كل كابل بموصل QSFP28 متوافق مع SFF-8436 تم تقييمه لـ 103 جيجابت / ثانية من طرف واحد و 4 موصلات SFP28 متوافقة مع SFF-8431 مصنفة لـ 25.78 جيجابت / ثانية على الطرف الآخر.
باستخدام تقنية VCSEL الرائدة في الصناعة ، وتصميم محرك خفيف جديد متقدم وألياف متعددة الأوضاع غير حساسة للثني ، توفر AOC قيمة تكلفة وأداء استثنائية لتطبيقات 25GbE و 100 GbE على مسافات تصل إلى 100 متر.
معلومات الطلبية
| رقم القطعة | وصف |
| GA-Q28-4S25-001M | 100G QSFP28 إلى 4x 25G SFP28 كابل AOC مخرج مروحة 1 متر |
| GA-Q28-4S25-002M | 100G QSFP28 إلى 4x 25G SFP28 كابل AOC للتدفق المروحة بطول 2 متر |
| GA-Q28-4S25-003M | 100G QSFP28 إلى 4x 25G SFP28 كابل AOC للتدفق 3 متر |
| GA-Q28-4S25-005M | 100G QSFP28 إلى 4x 25G SFP28 كابل AOC للتدفق 5 متر |
| GA-Q28-4S25-007M | 100G QSFP28 إلى 4x 25G SFP28 كابل AOC للتدفق 7 متر |
| GA-Q28-4S25-010M | 100G QSFP28 إلى 4x 25G SFP28 كابل AOC للتدفق 10 متر |
| GA-Q28-4S25-015M | 100G QSFP28 إلى 4x 25G SFP28 كابل AOC للتدفق 15 متر |
| GA-Q28-4S25-020M | 100G QSFP28 إلى 4x 25G SFP28 كابل AOC للتدفق 20 متر |
| GA-Q28-4S25-025M | 100G QSFP28 إلى 4x 25G SFP28 كابل AOC للتدفق 25 متر |
| GA-Q28-4S25-030M | 100G QSFP28 إلى 4x 25G SFP28 كابل AOC للتدفق 30 متر |
| GA-Q28-4S25-050M | 100G QSFP28 إلى 4x 25G SFP28 كابل AOC للتدفق 50 متر |
| ملحوظة | يمكن تخصيص طول الكابل لأي طول كما هو مطلوب. |
سمات
طلب
الخصائص البصرية والكهربائية
1. QSFP28:الحالة المقاسة: معدل بيانات القناة 25.78125 جيجابت في الثانية ، VRCCR = 3.3 فولت ، PRBS31 ، درجة حرارة تشغيل الحالة 0 ~ 70 ℃
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| المرسل | |||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر |
| عرض طيفي RMS | σ | 0.65 | نانومتر | ||
| متوسط قوة الإطلاق ، كل حارة | بافج | -7.5 | -1 | +2.5 | ديسيبل |
| تأرجح الإدخال التفاضلي | فين ب | 300 | 1100 | بالسيارات | |
| مدخلات المعاوقة التفاضلية | زين | 90 | 100 | 110 | Ω |
| نسبة الانقراض | ER | 2.0 | ديسيبل | ||
| المتلقي | |||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر |
| معدل الخطأ في البت | BER | E-12 | |||
| جهاز الاستقبال الزائد | بين ماكس | 2.5 | ديسيبل | ||
| تأرجح الإخراج التفاضلي | Vout PP | 500 | 800 | بالسيارات | |
| المعاوقة التفاضلية الناتجة | زوت | 90 | 100 | 110 | Ω |
2.SFP28 الحالة المقاسة: معدل بيانات القناة 25.78125 جيجابت في الثانية ، VRCCR = 3.3 فولت ، PRBS31 ، درجة حرارة تشغيل الحالة 0 ~ 70 ℃
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| المرسل | |||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر |
| عرض طيفي RMS | σ | 0.65 | نانومتر | ||
| متوسط قوة الإطلاق ، كل حارة | بافج | -7.5 | -1 | +2.5 | ديسيبل |
| تأرجح الإدخال التفاضلي | فين ب | 300 | 1100 | بالسيارات | |
| مدخلات المعاوقة التفاضلية | زين | 90 | 100 | 110 | Ω |
| نسبة الانقراض | ER | 2.0 | ديسيبل | ||
| المتلقي | |||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر |
| معدل الخطأ في البت | BER | E-12 | |||
| جهاز الاستقبال الزائد | بين ماكس | 2.5 | ديسيبل | ||
| تأرجح الإخراج التفاضلي | Vout PP | 500 | 800 | بالسيارات | |
| المعاوقة التفاضلية الناتجة | زوت | 90 | 100 | 110 | Ω |
التوافق
تتوافق الكابلات الضوئية النشطة من Gigaopto بنسبة 100٪ مع العديد من العلامات التجارية الشهيرة للمفاتيح ولن تتسبب في تلف أجهزة OEM.من أجل ضمان جودة منتجاتنا وتوافقها ، يتم اختبار كل منتج بعناية على المعدات المقابلة قبل التسليم للعملاء.
للحصول على توافق AOC للتدفق 100G ، يرجى الرجوع إلى جدول المراسلة P / N (على سبيل المثال بطول 1 متر).إذا كانت العلامة التجارية ورقم الجزء الذي تبحث عنه غير مدرجين أدناه ، فيرجى إخبارنا وسنكون سعداء لتزويدك بمزيد من التفاصيل.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| متناسقماركة | متناسقرقم الجزء | متناسقماركة | متناسقرقم الجزء |
| جيجوبتو | GA-Q28-4S25-001M | أريستا | AOC-Q-4S-100G-1M |
| سيسكو | QSFP-4SFP25G-AOC1M | HW | AOC-Q28-S28-1M |
| بروكيد | 100G-Q28-S28-AOC-0101 | العرعر | JNP-100G-AOCBO-1M |
| H3C | QSFP28-4SFP28-AOC-1M | شديد | Q-4S28AO01 |
| ميلانوكس | MFA7A50-C001 | ||
أبعاد التصميم الميكانيكي
التعليمات
1.هل يمكنني الحصول على توافق مختلف لكل طرف من الكابلات الضوئية النشطة 100G QSFP28 الخائن؟
نعم ، مدعوم.نحن نقدم حلول توافق مزدوجة مخصصة للكابلات الضوئية النشطة بحيث يمكنك اختيار التوافق لكل طرف على حدة.كل ما تحتاجه هو سرد العلامات التجارية المتوافقة المطلوبة.
