تفاصيل المنتج:
|
| نوع النموذج: | 1 × 9 | أقصى معدل للبيانات: | 1.25 جيجابت في الثانية |
|---|---|---|---|
| ماكس تصل: | 0.55 كيلومتر | مركز الطول الموجي: | 850 نانومتر |
| مكونات بصرية: | VCSEL 850 نانومتر | موصل: | دوبلكس SC ، ST ، FC |
| وضع الألياف: | وضع متعدد | الكلمات الدالة: | 1x9 1.25Gbps 850nm 550m ، 1x9 Optical Transceiver ، 1.25G 1x9 Multi-mode |
1.25 جيجابت في الثانية 1x9وحدة الإرسال والاستقبالدوبلكس SC ST FC 850nm MMF 550m LVPECL PECL
وصف

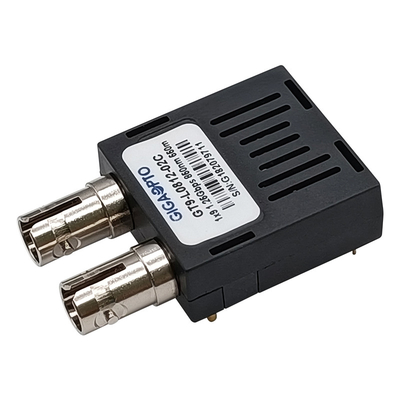

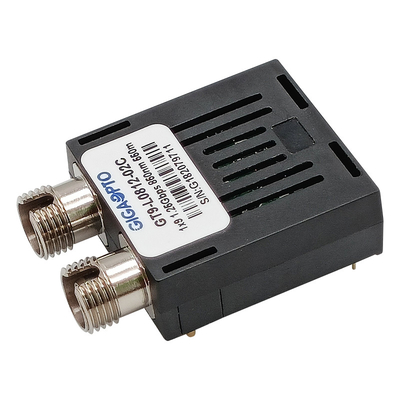

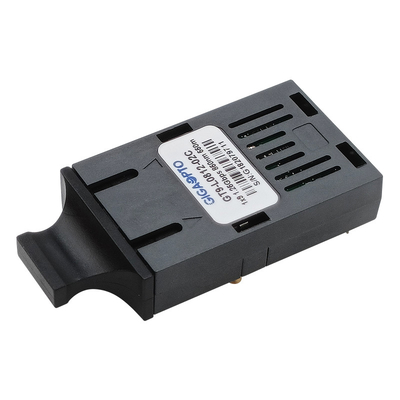

جهاز الإرسال والاستقبال متعدد الأوضاع GT9-L0812-02x من GIGAOPTO هو وحدة منخفضة الطاقة وعالية الأداء لاتصالات البيانات الضوئية التسلسلية ثنائية الاتجاه مثل Gigabit Ethernet والقناة الليفية.تدعم أجهزة الإرسال والاستقبال 1x9 الحد الأقصى لمعدل البيانات البالغ 1.25 جيجابت / ثانية ، المصمم للألياف متعددة الأوضاع ويعمل بطول موجي اسمي يبلغ 850 نانومتر مع مسافة نقل قصوى تبلغ 550 مترًا.
يتكون جهاز الإرسال والاستقبال 1x9 من ثلاثة أقسام: التجميعات الفرعية البصرية لجهاز الإرسال والاستقبال ، ومجموعة فرعية كهربائية ، ومبيت الحزمة الذي يشتمل على وعاء موصل SC أو ST أو FC مزدوج.
تخصيص
| تغليف المنتج | 1 × 9 | الأعلىمعدل البيانات (جيجابت في الثانية) | 1.25 جيجابت / ثانية |
| رابط بصري | دوبلكس SC ، FC ، ST | تصل | 550 م |
| DDM/DOM | رقم | وسائل الإعلام | متعدد الأوضاع الألياف |
| مركز الطول الموجي | 850 نانومتر | درجة الحرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| درجة حرارة اللحام | <260 درجة مئوية | جهد مزود الطاقة | 3.3 فولت أو 5 فولت |
| نوع الليزر | VCSEL | نوع PD | دبوس |
| قوة الارسال | -9 ~ -3 ديسيبل | حساسية | <-18 ديسيبل |
| ER | > 9 ديسيبل | الزائد | > -3 ديسيبل |
| البروتوكولات | IEEE802.3z ، SFF-8472 ، ITU-T G.957 | ||
سمات
طلب
معلومات الطلبية
| رقم القطعة | وصف |
| GT9-L0812-02C | 1x9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، SC ، الوضع المتعدد 850 نانومتر 550 م ، 3.3 فولت / 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L0812-02CF | 1 × 9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، FC ، الوضع المتعدد 850 نانومتر 550 م ، 3.3 فولت / 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L0812-02CT | 1x9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، ST ، الوضع المتعدد 850 نانومتر 550 م ، 3.3 فولت / 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L0812-02I | 1 × 9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، SC ، الوضع المتعدد 850 نانومتر 550 م ، 3.3 فولت / 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L0812-02IF | 1 × 9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، FC ، الوضع المتعدد 850 نانومتر 550 م ، 3.3 فولت / 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L0812-02IT | وحدة جهاز الإرسال والاستقبال 1x9 ، 1.25 جيجابت في الثانية ، ST ، الوضع المتعدد 850 نانومتر 550 م ، 3.3 فولت / 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L0812-02C3 | 1x9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، SC ، متعدد الوضع 850nm 550m ، 3.3V ، 0 إلى 70 درجة مئوية |
| GT9-L0812-02CF3 | 1x9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، FC ، الوضع المتعدد 850 نانومتر 550 م ، 3.3 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L0812-02CT3 | 1x9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، ST ، متعدد الوضع 850 نانومتر 550 م ، 3.3 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L0812-02I3 | 1x9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، SC ، متعدد الوضع 850nm 550m ، 3.3V ، -40 إلى 85 درجة مئوية |
| GT9-L0812-02IF3 | 1x9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، FC ، الوضع المتعدد 850 نانومتر 550 م ، 3.3 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L0812-02IT3 | 1x9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، ST ، متعدد الوضع 850 نانومتر 550 م ، 3.3 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L0812-02C5 | 1x9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، SC ، متعدد الوضع 850nm 550m ، 5V ، 0 إلى 70 درجة مئوية |
| GT9-L0812-02CF5 | 1 × 9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، FC ، الوضع المتعدد 850 نانومتر 550 م ، 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L0812-02CT5 | 1x9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، ST ، متعدد الوضع 850nm 550m ، 5V ، 0 إلى 70 درجة مئوية |
| GT9-L0812-02I5 | 1 × 9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، SC ، متعدد الوضع 850 نانومتر 550 م ، 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L0812-02IF5 | 1x9 وحدة الإرسال والاستقبال ، 1.25 جيجابت في الثانية ، FC ، الوضع المتعدد 850 نانومتر 550 م ، 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L0812-02IT5 |
1x9 وحدة الإرسال والاستقبال ، 1.25Gbps ، ST ، متعدد الوضع 850nm 550m ، 5V ، -40 إلى 85 ° C |
دبوسدتعريف
عاديأحلبة الطرح
ملاحظة 1: جهد التشغيل: 3.3 فولت
ملاحظة 2: 3.3 فولت ، R1 = R3 = R5 = R7 = 130R ، R2 = R4 = R6 = R8 = 82R ، R9 = 270R
مخطط الحزمة
الأبعاد بالمليمترات.جميع الأبعاد ± 0.1 مم ما لم ينص على خلاف ذلك.(الوحدة: مم)
