تفاصيل المنتج:
|
| نوع النموذج: | 1 × 9 | وصلة البيانات: | 155 ميغا بايت / ثانية |
|---|---|---|---|
| طول السلك: | 20 كم | مركز الطول الموجي: | 1310 نانومتر |
| نوع الليزر: | FP | موصل بصري: | دوبلكس SC ، ST ، FC |
| نوع الكابل: | SMF | الكلمات الدالة: | 1x9155Mbps 1310nm ، 1x9 20km جهاز الإرسال والاستقبال البصري ، 1x9 وضع فردي |

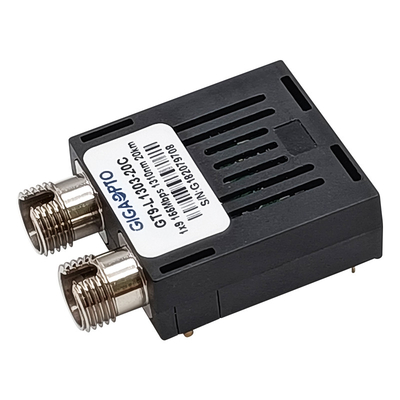

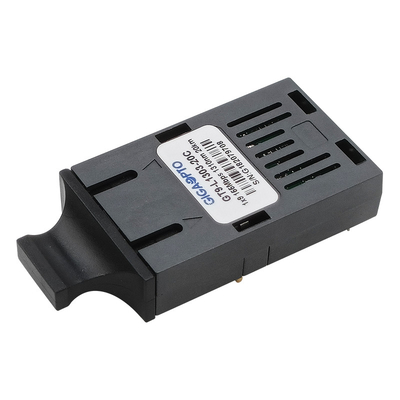

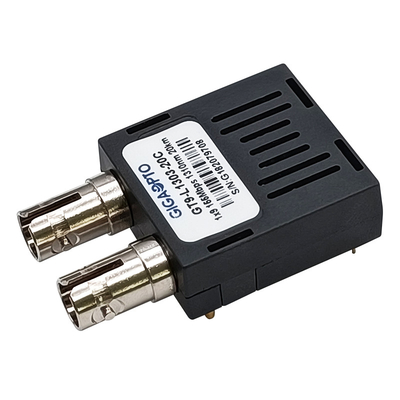

155 ميجابت في الثانية 1310 نانومتر 1x9وحدة الإرسال والاستقبالSMF 20 كم دوبلكس SC / ST / FC LVPECL PECL
وصف
تعد أجهزة الإرسال والاستقبال أحادية الوضع من سلسلة GT9-L1303-20x من GIGAOPTO ذات طاقة منخفضة ووحدة عالية الأداء لاتصالات البيانات الضوئية التسلسلية ثنائية الاتجاه مثل SONET OC-3 / SDH STM-1 و Fast Ethernet.تدعم وحدة الإرسال والاستقبال من السلسلة 1x9 مسافة نقل تصل إلى 20 كم عبر ألياف أحادية النمط بطول موجي اسمي يبلغ 1310 نانومتر.
يشتمل جهاز الإرسال على ليزر 1310 نانومتر FP ودائرة سائق تقوم بتحويل بيانات PECL إلى إشارة ضوئية ، ويشتمل جهاز الاستقبال على الثنائي الضوئي InGaAs / InP PIN الذي يحول إشارة الضوء إلى تيار كهربائي يتم تضخيمه وتجديده إلى بيانات متوافقة مع PECL.
جهاز الإرسال والاستقبال هذا هو منتج ليزر من الفئة 1 يتوافق مع IEC 60825.
تخصيص
| تغليف المنتج | 1 × 9 | معدل البيانات (مب/س) | 155 ميغا بايت / ثانية |
| موصل | دوبلكس SC ، FC ، ST | تصل | 20 كم |
| DDM/DOM | رقم | وسائل الإعلام | الألياف أحادية الوضع |
| ضمان | 3 سنوات | درجة حرارة التشغيل |
تجاري 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| مركز الطول الموجي | 1310 نانومتر | جهد مزود الطاقة | 3.3 فولت أو 5 فولت |
| درجة حرارة اللحام | <260 درجة مئوية | تيار | 300 مللي أمبير |
| LDيكتب | FP | كاشف الصور | دبوس |
| طاقة الإخراج البصري | -15 إلى -8 ديسيبل | حساسية | <-34 ديسيبل |
| ER | > 9 ديسيبل | الزائد | > -3 ديسيبل |
| البروتوكولات | متوافق مع ITU-T G.957 | ||
سمات
طلب
معلومات الطلبية
| رقم القطعة | وصف |
| GT9-L1303-20C | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، SC ، وضع فردي 1310 نانومتر 20 كم ، 3.3 فولت / 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L1303-20CF | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، FC ، وضع فردي 1310 نانومتر 20 كم ، 3.3 فولت / 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L1303-20CT | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، ST ، وضع فردي 1310 نانومتر 20 كم ، 3.3 فولت / 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L1303-20I | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، SC ، وضع فردي 1310 نانومتر 20 كم ، 3.3 فولت / 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L1303-20IF | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، FC ، وضع فردي 1310 نانومتر 20 كم ، 3.3 فولت / 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L1303-20IT | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، ST ، وضع فردي 1310 نانومتر 20 كم ، 3.3 فولت / 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L1303-20C3 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، SC ، وضع فردي 1310nm 20km ، 3.3V ، 0 إلى 70 ° C |
| GT9-L1303-20CF3 | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، FC ، وضع فردي 1310 نانومتر 20 كم ، 3.3 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L1303-20CT3 | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، ST ، وضع فردي 1310 نانومتر 20 كم ، 3.3 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L1303-20I3 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، SC ، وضع فردي 1310nm 20km ، 3.3V ، -40 إلى 85 ° C |
| GT9-L1303-20IF3 | 1 × 9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، FC ، وضع فردي 1310 نانومتر 20 كم ، 3.3 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L1303-20IT3 | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، ST ، وضع فردي 1310 نانومتر 20 كم ، 3.3 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L1303-20C5 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، SC ، وضع فردي 1310nm 20km ، 5V ، 0 إلى 70 ° C |
| GT9-L1303-20CF5 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، FC ، وضع فردي 1310nm 20km ، 5V ، 0 إلى 70 ° C |
| GT9-L1303-20CT5 | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، ST ، وضع فردي 1310 نانومتر 20 كم ، 5 فولت ، 0 إلى 70 درجة مئوية |
| GT9-L1303-20I5 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، SC ، وضع فردي 1310nm 20km ، 5V ، -40 إلى 85 ° C |
| GT9-L1303-20IF5 | 1 × 9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، FC ، وضع فردي 1310 نانومتر 20 كم ، 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L1303-20IT5 | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، ST ، وضع فردي 1310 نانومتر 20 كم ، 5 فولت ، -40 إلى 85 درجة مئوية |
تعريف دبوس
عاديأحلبة الطرح
ملاحظة 1: جهد التشغيل: 3.3 فولت أو 5 فولت
ملاحظة 2: 3.3 فولت ، R1 = R3 = R5 = R7 = 130R ، R2 = R4 = R6 = R8 = 82R ، R9 = 270R
ملاحظة 3: 5V ، R1 = R3 = R5 = R7 = 82R ، R2 = R4 = R6 = R8 = 130R ، R9 = 510R
مخطط الحزمة
الأبعاد بالمليمترات.جميع الأبعاد ± 0.1 مم ما لم ينص على خلاف ذلك.(الوحدة: مم)
