تفاصيل المنتج:
|
| تغليف المنتج: | 1 × 9 | وصلة البيانات: | 155 ميغا بايت / ثانية |
|---|---|---|---|
| أقصى طول الارتباط: | 2 كم | مركز الطول الموجي: | 850 نانومتر |
| نوع المرسل: | VCSEL | موصل: | دوبلكس SC ، ST ، FC |
| نوع الوسائط: | وضع متعدد | الكلمات الدالة: | 1x9155Mbps 850nm 2km ، 155M 1x9 Multi Mode |
| إبراز: | جهاز الإرسال والاستقبال الضوئي 155Mbps 1x9,جهاز الإرسال والاستقبال البصري 2km 1x9,جهاز الإرسال والاستقبال 850nm LVPECL |
||

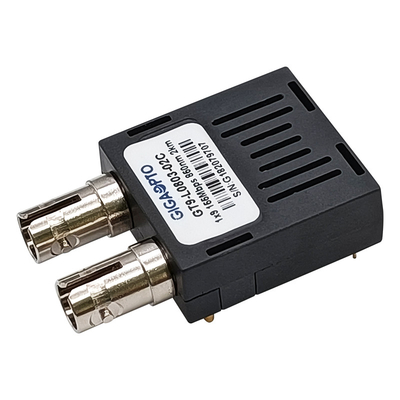

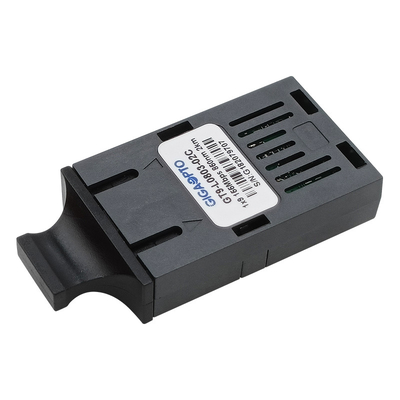

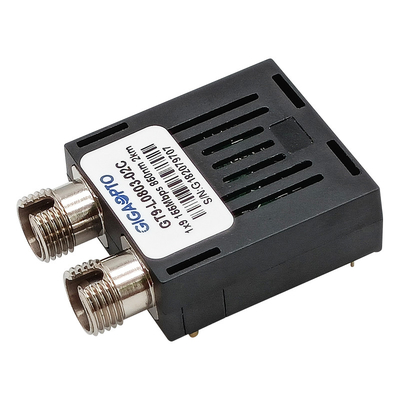

155 ميجابت في الثانية 1x9وحدة الإرسال والاستقبال850nm MMF 2km دوبلكس SC / ST / FC LVPECL / PECL
وصف
تعد أجهزة الإرسال والاستقبال متعددة الأوضاع من سلسلة GT9-L0803-02x من GIGAOPTO ذات طاقة منخفضة ووحدات عالية الأداء لاتصالات البيانات الضوئية المزدوجة مثل SONET OC-3 / SDH STM-1 و Fast Ethernet.توفر وحدة جهاز الإرسال والاستقبال 1x9 من السلسلة مسافة نقل تبلغ 2 كم عبر ألياف متعددة الأوضاع بطول موجي اسمي يبلغ 850 نانومتر.تدمج الوحدة دائرتين للاستقبال والإرسال ، وتعتمد حزمة 1 × 9 ، وتستخدم مصدر طاقة مفرد + 3.3 فولت / + 5 فولت.
يستخدم قسم جهاز الإرسال ليزر VCSEL متعدد البئر الكمي وهو متوافق مع ليزر من الفئة 1 وفقًا لمعيار الأمان الدولي IEC-60825.يستخدم قسم المستقبِل مضخمًا أوليًا للكاشف InGaAs (IDP) مُركبًا في رأس بصري و IC مقيدًا لما بعد مكبر الصوت.تعمل الواجهة المنطقية PECL على تبسيط الواجهة إلى الدوائر الخارجية.
تخصيص
| شكل عامل | 1 × 9 | سرعة | 155 ميغا بايت / ثانية |
| موصل | دوبلكس SC ، FC ، ST | مسافة الإرسال | 2 كم |
| التشخيصات الرقمية | غير مدعوم | كابليكتب | MMF |
| ضمان | 3 سنوات | درجة حرارة التشغيل |
تجاري 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| الطول الموجي | 850 نانومتر | إمدادالجهد االكهربى | 3.3 فولت أو 5.0 فولت |
| شروط اللحام | <260 درجة مئوية / 10 ثوان | إمدادتيار | 250 مللي أمبير |
| مكونات بصرية | VCSEL | كاشف الصور | دبوس |
| طاقة خرج جهاز الإرسال | -10 ~ -3 ديسيبل | آر إكس إسإنص. | <-30 ديسيبل |
| نسبة الانقراض | > 10 ديسيبل | قوة الإدخال البصري | > -3 ديسيبل |
| البروتوكولات | ITU-T G.957 | ||
سمات
طلب
معلومات الطلبية
| رقم القطعة | وصف |
| GT9-L0803-02C | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، SC ، متعدد الوضع 850nm 2km ، 3.3V / 5V ، 0 إلى 70 ° C |
| GT9-L0803-02CF | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، FC ، الوضع المتعدد 850nm 2km ، 3.3V / 5V ، 0 إلى 70 ° C |
| GT9-L0803-02CT | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، ST ، متعدد الوضع 850nm 2km ، 3.3V / 5V ، 0 إلى 70 ° C |
| GT9-L0803-02I | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، SC ، متعدد الوضع 850nm 2km ، 3.3V / 5V ، -40 إلى 85 ° C |
| GT9-L0803-02IF | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، FC ، الوضع المتعدد 850nm 2km ، 3.3V / 5V ، -40 إلى 85 ° C |
| GT9-L0803-02IT | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، ST ، متعدد الوضع 850 نانومتر 2 كم ، 3.3 فولت / 5 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L0803-02C3 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، SC ، متعدد الوضع 850nm 2km ، 3.3V ، 0 إلى 70 ° C |
| GT9-L0803-02CF3 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، FC ، الوضع المتعدد 850nm 2km ، 3.3V ، 0 إلى 70 ° C |
| GT9-L0803-02CT3 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، ST ، متعدد الوضع 850nm 2km ، 3.3V ، 0 إلى 70 ° C |
| GT9-L0803-02I3 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، SC ، متعدد الوضع 850nm 2km ، 3.3V ، -40 إلى 85 ° C |
| GT9-L0803-02IF3 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، FC ، الوضع المتعدد 850nm 2km ، 3.3V ، -40 إلى 85 ° C |
| GT9-L0803-02IT3 | 1x9 وحدة الإرسال والاستقبال ، 155 ميجابت في الثانية ، ST ، متعدد الوضع 850 نانومتر 2 كم ، 3.3 فولت ، -40 إلى 85 درجة مئوية |
| GT9-L0803-02C5 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، SC ، متعدد الوضع 850nm 2km ، 5V ، 0 إلى 70 ° C |
| GT9-L0803-02CF5 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، FC ، الوضع المتعدد 850nm 2km ، 5V ، 0 إلى 70 ° C |
| GT9-L0803-02CT5 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، ST ، متعدد الوضع 850nm 2km ، 5V ، 0 إلى 70 ° C |
| GT9-L0803-02I5 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، SC ، متعدد الوضع 850nm 2km ، 5V ، -40 إلى 85 ° C |
| GT9-L0803-02IF5 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، FC ، الوضع المتعدد 850nm 2km ، 5V ، -40 إلى 85 ° C |
| GT9-L0803-02IT5 | 1x9 وحدة الإرسال والاستقبال ، 155Mbps ، ST ، متعدد الوضع 850nm 2km ، 5V ، -40 إلى 85 ° C |
