تفاصيل المنتج:
|
| اسم المنتج: | 1000BASE ZX DWDM SFP | نوع النموذج: | SFP |
|---|---|---|---|
| وصلة البيانات: | 1000 ميغا بايت / ثانية | ماكس تصل: | 80 كم (49.7 ميل) |
| الطول الموجي: | 1528.77 نانومتر إلى 1563.86 نانومتر | نوع الليزر: | DWDM DFB (مبرد) |
| استهلاك الطاقة: | <1.5 واط | ميزانية السلطة: | 26 ديسيبل |
| الكلمات الدالة: | 1.25 جرام 1000BASE ZX DWDM ، 80 كيلومتر C17-C61 SFP ، 1G ZX DWDM 1000BASE الوحدة النمطية |
1000BASE-DWDM1.25 جيجابت في الثانية 80 كمC17-C61 1528.77nm-1563.86nm100 جيجا هرتز SFP وحدة الإرسال والاستقبالSMF DOM دوبلكس LC
وصف

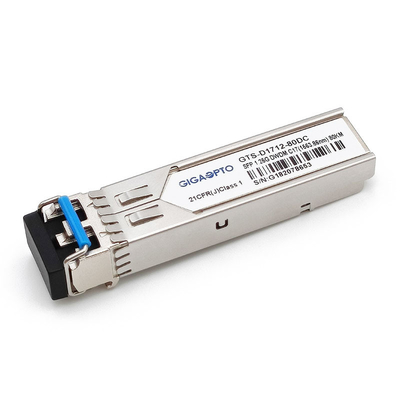

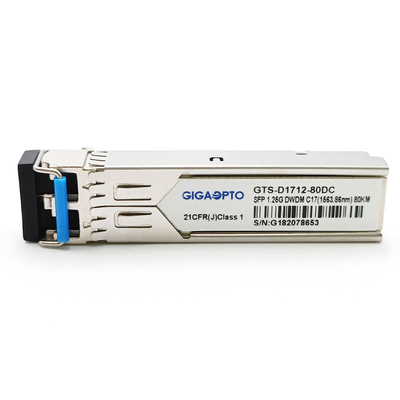

تعد وحدات الإرسال والاستقبال الضوئية من سلسلة GTS-D1712-80DC من GIGAOPTO عبارة عن وحدات صغيرة الحجم قابلة للتوصيل بعامل الشكل (SFP) ذات طول موجي كثيف ومضاعفة لتقسيم الطول الموجي لـ 1000BASE-ZX لشبكة جيجابت إيثرنت طويلة المدى لكل تطبيق IEEE802.3z وقناة ليفية 1G.تم تصميم هذه الوحدة خصيصًا لشبكات C Band DWDM.وهو يدعم معدل بيانات مزدوج يبلغ 1.25 جيجابت في الثانية / 1.06 جيجابت في الثانية ومسافة نقل 80 كم مع ألياف أحادية الوضع 9/125 ميكرون تعمل بطول موجة DWDM الاسمي من 1528.77 نانومتر إلى 1565.50 نانومتر.

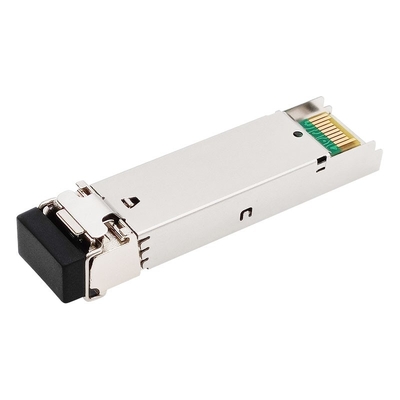

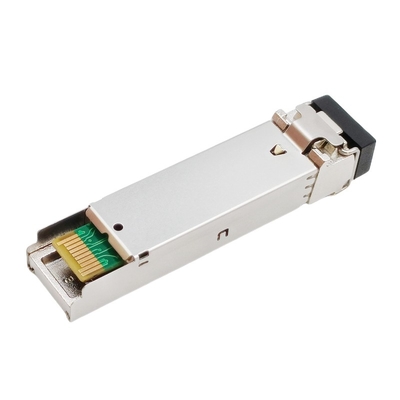

جهاز الإرسال والاستقبال DWDM SFP مزود بموصل SFP ذو 20 سنًا للسماح بإمكانية التوصيل السريع.يستخدم قسم جهاز الإرسال ليزر EML متعدد الآبار DWDM ومتوافقًا مع ليزر الفئة 1 وفقًا لمعيار السلامة الدولي IEC-60825.يستخدم قسم المستقبل ثنائي ضوئي PIN عالي السرعة مدمج مع مضخم مسبق للمقاومة العابرة (TIA).
يوفر عامل الشكل المتوافق تمامًا مع SFP إمكانية التوصيل السريع وترقيات المنفذ البصري السهلة وانبعاثات EMI منخفضة.
تخصيص
| شكل عامل | عامل الشكل الصغير قابل للتوصيل | أقصى معدل بت | 1.25 جيجابت / ثانية |
| نوع الموصل | LC مزدوج | مسافه: بعد | 80 كم (49.7 ميل) |
| DDM/DOM | نعم | وسائل الإعلاميكتب | SMF |
| ميزانية السلطة | 26 ديسيبل | البيئة المحيطة |
تجاري 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| مركز الطول الموجي | 1528.7 ~ -1563.86 نانومتر | مصدر التيار | 3.3 فولت |
| استهلاك الطاقة | <1.5 واط | العرض الحالي | 450 مللي أمبير |
| نوع LD | DWDM DFB (مبرد) | نوع PD | دبوس |
| طاقة الإخراج البصري | 0 ~ 5 ديسيبل | حساسية | <-24 ديسيبل |
| ER | > 8.2 ديسيبل |
إدخال التشبع قوة |
> -3 ديسيبل |
| البروتوكولات | IEEE802.3z ، متوافق مع MSA | ||
ملاحظة: عند استخدام جهاز الإرسال والاستقبال طويل المدى في الإرسال لمسافات قصيرة ، يرجى مطابقته مع جهاز الإرسال المناسب
المخفف حسب الجدول.
| مسافه: بعد | ≤15 كم | ≤35 كم | ≤55 كم |
| المخفف | 15 ديسيبل | 10 ديسيبل | 5 ديسيبل |
معلومات الطلبية
| رقم القطعة | وصف | قناة الاتحاد الدولي للاتصالات | التردد (THz) | الطول الموجي (نانومتر) | تصل | موصل |
| GTS-D1712-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 17 | 191.7 | 1563.86 | 80 كم | LC دوبلكس |
| GTS-D1812-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 18 | 191.8 | 1563.05 | 80 كم | LC دوبلكس |
| GTS-D1912-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 19 | 191.9 | 1562.23 | 80 كم | LC دوبلكس |
| GTS-D2012-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 20 | 192 | 1561.42 | 80 كم | LC دوبلكس |
| GTS-D2112-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 21 | 192.1 | 1560.61 | 80 كم | LC دوبلكس |
| GTS-D2212-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 22 | 192.2 | 1559.79 | 80 كم | LC دوبلكس |
| GTS-D2312-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 23 | 192.3 | 1558.98 | 80 كم | LC دوبلكس |
| GTS-D2412-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 24 | 192.4 | 1558.17 | 80 كم | LC دوبلكس |
| GTS-D2512-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 25 | 192.5 | 1557.36 | 80 كم | LC دوبلكس |
| GTS-D2612-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 26 | 192.6 | 1556.55 | 80 كم | LC دوبلكس |
| GTS-D2712-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 27 | 192.7 | 1555.75 | 80 كم | LC دوبلكس |
| GTS-D2812-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 28 | 192.8 | 1554.94 | 80 كم | LC دوبلكس |
| GTS-D2912-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 29 | 192.9 | 1554.13 | 80 كم | LC دوبلكس |
| GTS-D3012-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 30 | 193 | 1553.33 | 80 كم | LC دوبلكس |
| GTS-D3112-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 31 | 193.1 | 1552.52 | 80 كم | LC دوبلكس |
| GTS-D3212-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 32 | 193.2 | 1551.72 | 80 كم | LC دوبلكس |
| GTS-D3312-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 33 | 193.3 | 1550.92 | 80 كم | LC دوبلكس |
| GTS-D3412-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 34 | 193.4 | 1550.12 | 80 كم | LC دوبلكس |
| GTS-D3512-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 35 | 193.5 | 1549.32 | 80 كم | LC دوبلكس |
| GTS-D3612-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 36 | 193.6 | 1548.51 | 80 كم | LC دوبلكس |
| GTS-D3712-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 37 | 193.7 | 1547.72 | 80 كم | LC دوبلكس |
| GTS-D3812-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 38 | 193.8 | 1546.92 | 80 كم | LC دوبلكس |
| GTS-D3912-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 39 | 193.9 | 1546.12 | 80 كم | LC دوبلكس |
| GTS-D4012-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 40 | 194 | 1545.32 | 80 كم | LC دوبلكس |
| GTS-D4112-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 41 | 194.1 | 1544.53 | 80 كم | LC دوبلكس |
| GTS-D4212-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 42 | 194.2 | 1543.73 | 80 كم | LC دوبلكس |
| GTS-D4312-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 43 | 194.3 | 1542.94 | 80 كم | LC دوبلكس |
| GTS-D4412-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 44 | 194.4 | 1542.14 | 80 كم | LC دوبلكس |
| GTS-D4512-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 45 | 194.5 | 1541.35 | 80 كم | LC دوبلكس |
| GTS-D4612-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 46 | 194.6 | 1540.56 | 80 كم | LC دوبلكس |
| GTS-D4712-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 47 | 194.7 | 1539.77 | 80 كم | LC دوبلكس |
| GTS-D4812-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 48 | 194.8 | 1538.98 | 80 كم | LC دوبلكس |
| GTS-D4912-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 49 | 194.9 | 1538.19 | 80 كم | LC دوبلكس |
| GTS-D5012-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 50 | 195 | 1537.4 | 80 كم | LC دوبلكس |
| GTS-D5112-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 51 | 195.1 | 1536.61 | 80 كم | LC دوبلكس |
| GTS-D5212-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 52 | 195.2 | 1535.82 | 80 كم | LC دوبلكس |
| GTS-D5312-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 53 | 195.3 | 1535.04 | 80 كم | LC دوبلكس |
| GTS-D5412-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 54 | 195.4 | 1534.25 | 80 كم | LC دوبلكس |
| GTS-D5512-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 55 | 195.5 | 1533.47 | 80 كم | LC دوبلكس |
| GTS-D5612-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 56 | 195.6 | 1532.68 | 80 كم | LC دوبلكس |
| GTS-D5712-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 57 | 195.7 | 1531.9 | 80 كم | LC دوبلكس |
| GTS-D5812-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 58 | 195.8 | 1531.12 | 80 كم | LC دوبلكس |
| GTS-D5912-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 59 | 195.9 | 1530.33 | 80 كم | LC دوبلكس |
| GTS-D6012-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 60 | 196 | 1529.55 | 80 كم | LC دوبلكس |
| GTS-D6112-80DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 61 | 196.1 | 1528.77 | 80 كم | LC دوبلكس |
سمات
طلب
التوافق
تتوافق أجهزة الإرسال والاستقبال الضوئية من Gigaopto بنسبة 100٪ مع العديد من العلامات التجارية الشهيرة للمفاتيح ولن تتسبب في تلف أجهزة OEM.من أجل ضمان جودة منتجاتنا وتوافقها ، يتم اختبار كل منتج بعناية على المعدات المقابلة قبل التسليم للعملاء.
لهذا التوافق (1.25G SFP DWDM 80km) ، يرجى الرجوع إلى جدول المراسلات P / N (على سبيل المثال C17 / 1563.86nm).إذا كانت العلامة التجارية ورقم الجزء الذي تبحث عنه غير مدرجين أدناه ، فيرجى إخبارنا وسنكون سعداء لتزويدك بمزيد من التفاصيل.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| ماركة | ف / ن | ماركة | ف / ن |
| جيجاوبتو | GTS-D1712-80DC | سيسكو | DWDM-SFP-6386-80 |
| HPE | DWDM-SFP1G-63.86-80 | العرعر | SFP-1G-DW17 |
| بروكيد | 1G-SFP-ZRD-1563.86 | هواوي | DWDM-SFP1G-63.86-80 |
| شديد | C17 DWDM-SFP1G-63.86 | H3C | DWDM-SFP1G-63.86-80 |
