تفاصيل المنتج:
|
| شكل عامل: | SFP DWDM | معدل البيانات: | 1000BASE |
|---|---|---|---|
| ماكس تصل: | 40 كم (24.9 ميل) | الطول الموجي: | 1563.86 نانومتر ~ 1528.77 نانومتر |
| نوع المرسل: | DFB DWDM | تزحزح السلطة: | 24 ديسيبل |
| ضمان: | 3 سنوات | ||
| تسليط الضوء: | 1.25G DWDM 40 كم C17-C61 SFP جهاز الإرسال والاستقبال البصري ، 1G DWDM 1000BASE SFP C17-C61 وحدة بصري | ||

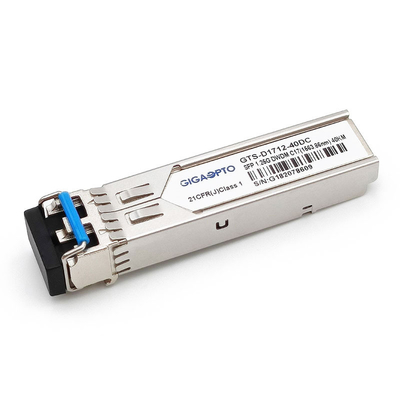

1000BASE-DWDM1.25 جيجابت في الثانية100 جيجا هرتزC17-C6140 كم SFP وحدة الإرسال والاستقبال(1563.86~ 1528.77)نانومتر SMF DOM دوبلكس LC
وصف
سلسلة GTS-D1712-40DC أحادية النمط من GIGAOPTO هي وحدات صغيرة الحجم قابلة للتوصيل لاتصالات البيانات الضوئية المزدوجة.تم تصميم هذه الوحدة للألياف أحادية الوضع وتعمل بطول موجة DWDM الاسمي من 1528.77 نانومتر إلى 1565.50 نانومتر كما هو محدد بواسطة ITU-T.إنه مصمم للنشر في معدات شبكات DWDM في الوصول الحضري والشبكات الأساسية.
يتكون جهاز الإرسال والاستقبال من قسمين: قسم المرسل يشتمل على ليزر DWDM DFB مبرد ، ويتكون قسم المستقبل من ثنائي ضوئي PIN مدمج مع TIA.تربط بيانات الوحدة ما يصل إلى 40 كم في ألياف أحادية الوضع 9 / 125um.
تتوافق أجهزة الإرسال والاستقبال مع اتفاقية المصادر المتعددة SFP ووظائف التشخيص الرقمي SFF-8472.
تخصيص
| نوع النموذج | SFP | الأعلىمعدل البيانات (جيجابت في الثانية) | 1.25 جيجابت / ثانية |
| واجهه المستخدم | موصل LC ثنائي | أقصى مسافة للكابل | 40 كم (24.9 ميل) |
| التشخيص | نعم | نوع الألياف | الألياف أحادية الوضع |
| ميزانية السلطة | 24 ديسيبل | تجاريدرجة الحرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| سنتيكررالطول الموجي | 1563.86 ~ 1528.77 نانومتر | جهد مزود الطاقة | 3.3 فولت |
| استهلاك الطاقة | 1 واط | العرض الحالي | 300 مللي أمبير |
| مكونات بصرية | DFB DWDM | نوع المستقبل | دبوس |
| TX الضوئية | 0 ~ 5 ديسيبل | حساسية RX | <-24 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل | RX الزائد | > -8 ديسيبل |
| البروتوكولات | IEEE802.3z ، متوافق مع MSA | ||
ملاحظة: عند استخدام جهاز الإرسال والاستقبال طويل المدى في الإرسال لمسافات قصيرة ، يرجى مطابقته مع جهاز الإرسال المناسب
المخفف حسب الجدول.
| مسافه: بعد | ≤20 كم | ≤30 كم | ≤40 كم |
| المخفف | 15 ديسيبل | 10 ديسيبل | 7 ديسيبل |
معلومات الطلبية
| رقم القطعة | وصف | قناة الاتحاد الدولي للاتصالات | التردد (THz) | الطول الموجي (نانومتر) | الوصول (كم) | موصل |
| GTS-D1712-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 17 | 191.7 | 1563.86 | 40 كم | LC دوبلكس |
| GTS-D1812-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 18 | 191.8 | 1563.05 | 40 كم | LC دوبلكس |
| GTS-D1912-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 19 | 191.9 | 1562.23 | 40 كم | LC دوبلكس |
| GTS-D2012-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 20 | 192 | 1561.42 | 40 كم | LC دوبلكس |
| GTS-D2112-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 21 | 192.1 | 1560.61 | 40 كم | LC دوبلكس |
| GTS-D2212-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 22 | 192.2 | 1559.79 | 40 كم | LC دوبلكس |
| GTS-D2312-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 23 | 192.3 | 1558.98 | 40 كم | LC دوبلكس |
| GTS-D2412-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 24 | 192.4 | 1558.17 | 40 كم | LC دوبلكس |
| GTS-D2512-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 25 | 192.5 | 1557.36 | 40 كم | LC دوبلكس |
| GTS-D2612-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 26 | 192.6 | 1556.55 | 40 كم | LC دوبلكس |
| GTS-D2712-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 27 | 192.7 | 1555.75 | 40 كم | LC دوبلكس |
| GTS-D2812-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 28 | 192.8 | 1554.94 | 40 كم | LC دوبلكس |
| GTS-D2912-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 29 | 192.9 | 1554.13 | 40 كم | LC دوبلكس |
| GTS-D3012-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 30 | 193 | 1553.33 | 40 كم | LC دوبلكس |
| GTS-D3112-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 31 | 193.1 | 1552.52 | 40 كم | LC دوبلكس |
| GTS-D3212-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 32 | 193.2 | 1551.72 | 40 كم | LC دوبلكس |
| GTS-D3312-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 33 | 193.3 | 1550.92 | 40 كم | LC دوبلكس |
| GTS-D3412-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 34 | 193.4 | 1550.12 | 40 كم | LC دوبلكس |
| GTS-D3512-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 35 | 193.5 | 1549.32 | 40 كم | LC دوبلكس |
| GTS-D3612-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 36 | 193.6 | 1548.51 | 40 كم | LC دوبلكس |
| GTS-D3712-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 37 | 193.7 | 1547.72 | 40 كم | LC دوبلكس |
| GTS-D3812-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 38 | 193.8 | 1546.92 | 40 كم | LC دوبلكس |
| GTS-D3912-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 39 | 193.9 | 1546.12 | 40 كم | LC دوبلكس |
| GTS-D4012-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 40 | 194 | 1545.32 | 40 كم | LC دوبلكس |
| GTS-D4112-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 41 | 194.1 | 1544.53 | 40 كم | LC دوبلكس |
| GTS-D4212-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 42 | 194.2 | 1543.73 | 40 كم | LC دوبلكس |
| GTS-D4312-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 43 | 194.3 | 1542.94 | 40 كم | LC دوبلكس |
| GTS-D4412-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 44 | 194.4 | 1542.14 | 40 كم | LC دوبلكس |
| GTS-D4512-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 45 | 194.5 | 1541.35 | 40 كم | LC دوبلكس |
| GTS-D4612-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 46 | 194.6 | 1540.56 | 40 كم | LC دوبلكس |
| GTS-D4712-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 47 | 194.7 | 1539.77 | 40 كم | LC دوبلكس |
| GTS-D4812-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 48 | 194.8 | 1538.98 | 40 كم | LC دوبلكس |
| GTS-D4912-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 49 | 194.9 | 1538.19 | 40 كم | LC دوبلكس |
| GTS-D5012-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 50 | 195 | 1537.4 | 40 كم | LC دوبلكس |
| GTS-D5112-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 51 | 195.1 | 1536.61 | 40 كم | LC دوبلكس |
| GTS-D5212-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 52 | 195.2 | 1535.82 | 40 كم | LC دوبلكس |
| GTS-D5312-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 53 | 195.3 | 1535.04 | 40 كم | LC دوبلكس |
| GTS-D5412-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 54 | 195.4 | 1534.25 | 40 كم | LC دوبلكس |
| GTS-D5512-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 55 | 195.5 | 1533.47 | 40 كم | LC دوبلكس |
| GTS-D5612-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 56 | 195.6 | 1532.68 | 40 كم | LC دوبلكس |
| GTS-D5712-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 57 | 195.7 | 1531.9 | 40 كم | LC دوبلكس |
| GTS-D5812-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 58 | 195.8 | 1531.12 | 40 كم | LC دوبلكس |
| GTS-D5912-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 59 | 195.9 | 1530.33 | 40 كم | LC دوبلكس |
| GTS-D6012-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 60 | 196 | 1529.55 | 40 كم | LC دوبلكس |
| GTS-D6112-40DC | 1.25 جيجابت في الثانية SFP DWDM جهاز الإرسال والاستقبال | 61 | 196.1 | 1528.77 | 40 كم | LC دوبلكس |
سمات
تجاري: 0 درجة مئوية ~ 70 درجة مئوية (32 إلى 158 درجة فهرنهايت)
صناعي: -40 درجة مئوية ~ 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
طلب
التوافق
جميع أجهزة الإرسال والاستقبال Gigaopto قائمة على المعايير ومتوافقة مع MSA (اتفاقية متعددة المصادر) ، وتم اختبارها وترميزها بدقة في منشآتنا الخاصة لضمان أعلى مستوى من الأداء.نجري اختبار التطبيق بنسبة 100٪ في ظل ظروف الاستخدام النهائي.
لهذا (1.25G SFP DWDM 40 كم) ، يرجى الرجوع إلى جدول المراسلات P / N (على سبيل المثال C17 / 1563.86nm).لمزيد من توافق المنتج ، لا تتردد في إرسال رسالة إلينا.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| ماركة | ف / ن | ماركة | ف / ن |
| جيجاوبتو | GTS-D1712-40DC | سيسكو | DWDM-SFP-6386-40 |
| HPE | DWDM-SFP1G-63.86-40 | العرعر | SFP-1G-DW17 |
| بروكيد | 1G-SFP-ZRD-1563.86 | هواوي | DWDM-SFP1G-63.86-40 |
| شديد | DWDM-SFP1G-63.86 | H3C | DWDM-SFP1G-63.86-40 |
