تفاصيل المنتج:
|
| اسم المنتج: | SFP28 25G ER | معدل البيانات: | 25 جيجابت في الثانية |
|---|---|---|---|
| الطول الموجي: | 1310 نانومتر | واجهه المستخدم: | دوبلكس LC |
| تصل: | 40 كم | ضمان: | 3 سنوات |
| الكلمات الدالة: | 25GBASE-ER 40 كم ، جهاز إرسال واستقبال ألياف بصرية جيجابت | ||
| إبراز: | 25GBASE ER SFP28 جهاز الإرسال والاستقبال البصري,40 كم SFP28 جهاز الإرسال والاستقبال البصري,SFP28 جهاز الإرسال والاستقبال البصري 40 كم |
||
40 كم وضع واحد SFP28 25GERوحدة إرسال واستقبال ألياف إيثرنت 1310 نانومتر EML + APDدوبلكس LC DOM
وصف

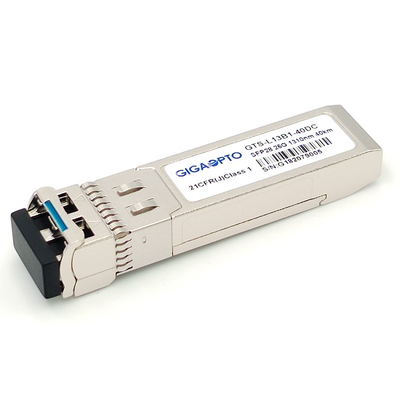

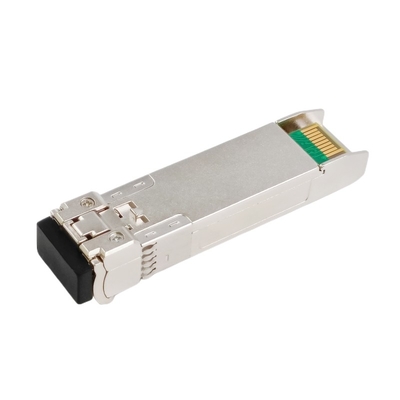

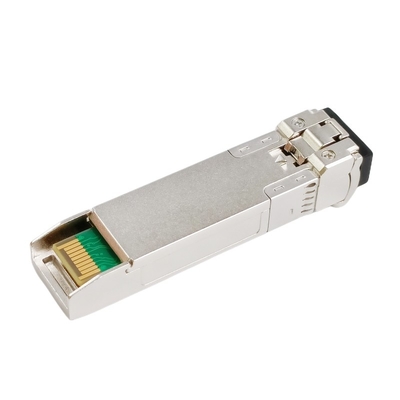

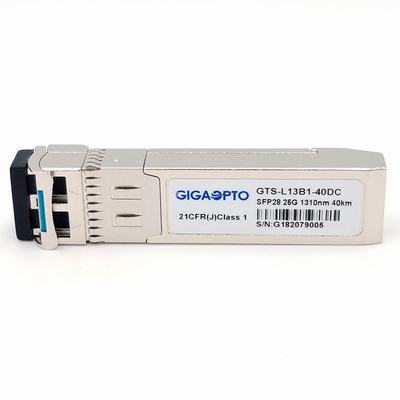

يوفر جهاز الإرسال والاستقبال GTS-L13B1-40DC من Gigaopto إنتاجية 25GBase-ER تصل إلى مسافة 40 كم لاتصالات البيانات الضوئية مثل 25G Ethernet و CPRI Option 10. إنه مزود بموصل SFP + 20 سنًا للسماح بإمكانية التوصيل السريع.
تم تصميم وحدة 25G SFP28 ER للألياف أحادية الوضع وتعمل بطول موجة اسمي يبلغ 1310 نانومتر.يستخدم قسم جهاز الإرسال ليزر DFB متعدد الآبار بقوة 1310 نانومتر وهو متوافق مع ليزر من الفئة 1 وفقًا لمعيار السلامة الدولي IEC-60825.يستخدم قسم جهاز الاستقبال مضخمًا أوليًا للكشف عن InGaAs (IDP) مركبًا في رأس بصري و IC لاستعادة البيانات على مدار الساعة (CDR).
متوافق مع SFF-8431 و SFF-8432 ، وهو يدعم الاتصال اللاسلكي (CPRI / eCPRI) و 25 G Ethernet ER و 25G Fibre Channel Protocol.لديها ساعة مدمجة واستعادة البيانات (CDR).تتوفر وظائف التشخيص الرقمي عبر I2C ، كما هو محدد في SFF-8472 و SFF-8402.
تخصيص
| شكل عامل | SFP28 | أقصى معدل للبيانات | 25.78 جيجابت في الثانية |
| الطول الموجي | 1310 نانومتر | ماكس ريتش | 40 كم |
| موصل | دوبلكس LC | نوع الكابل | SMF |
| نوع المرسل | EML 1310 نانومتر | نوع المستقبل | APD |
| TX قوة | 0 ~ 6 ديسيبل | المتلقي حساسية | <-19 ديسيبل |
| ميزانية السلطة | 19 ديسيبل | جهاز الاستقبال الزائد | > -4 ديسيبل |
| استهلاك الطاقة | ≤1.5 واط | نسبة الانقراض | > 4 ديسيبل |
| التشخيص | أيد | وظيفة FEC | غير مدعوم |
| مجلس الإنماء والإعمار | TX & RX مدمج CDR | نطاق درجة حرارة | 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت) |
| OEM / ODM | أيد | ضمان | 3 سنوات |
| طلب | 25G إيثرنت ، 25G CRPI | ||
| امتثال | IEC / EN 61000-4-2 و IEC-60825 و FDA 21CFR 1040.10 و 1040.11 و RoHS | ||
سمات
طلب
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| المرسل | ||||||
| مركز الطول الموجي | λ ج | 1295 | 1310 | نانومتر | ||
| متوسط القوة المطلقة | صا | 0 | +6.0 | ديسيبل | ||
| متوسط الطاقة التي تم إطلاقها (إيقاف تشغيل الليزر) | صإيقاف | - | - | -30 | ديسيبل | |
| عرض النطاق الترددي الطيفي (-20 ديسيبل) | دل | - | - | 1 | نانومتر | |
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
| عقوبة المرسل والتشتت | TDP | 1 | ديسيبل | |||
| نسبة الانقراض | ER | 6 | - | ديسيبل | ||
| إخراج قناع العين | متوافق مع IEEE 802.3cc | 2 | ||||
| المتلقي | ||||||
| الطول الموجي البصري للإدخال | λفي | 1272.55 | - | 1310.19 | نانومتر | |
| حساسية المتلقي- AVG | PSens | -19 | ديسيبل | 1 | ||
| حساسية المتلقي- OMA | PSens-OMA | -18.2 | ديسيبل | 1 | ||
| طاقة تشبع الإدخال (الزائد) | صجلس | -4 | - | - | ديسيبل | 1 |
| انعكاس المتلقي | -26 | ديسيبل | ||||
| تأكيد لوس أوف الإشارة | صأ | -30 | - | - | ديسيبل | |
| لوس أوف سيجنال دي-أسيرت | صد | - | - | -20 | ديسيبل | |
| فقدان التباطؤ | صيا الهي | 0.5 | ديسيبل | |||
ملحوظة:
1. BER≤5x10-5
خصائص الواجهة الكهربائية عالية السرعة
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| المرسل | ||||||
| سوينغ المدخلات التفاضلية | فين (ص) | 190 | 700 | بالسيارات | ||
|
خسارة عائد المدخلات التفاضلية (دقيقة) |
RLd (و) |
9.5–0.37f ، 0.01≤f <8 |
ديسيبل |
|||
| 4.75–7.4log10 (f / 14) ، 8 ≤f <19 | ||||||
|
التفاضل إلى خسارة إرجاع إدخال الوضع المشترك (دقيقة) |
RLdc (و) |
22-20 (f / 25.78) ، 0.01 درجة فهرنهايت <12.89 |
ديسيبل |
|||
| 15-6 (f / 25.78) ، 12.89≤f <19 | ||||||
| عدم تطابق الإنهاء التفاضلي | تيم | - | - | 10 | ٪ | |
| عرض العين | هث | - | - | 0.46 | واجهة المستخدم | |
| تطبيق Pk-Pk Sinusoidal Jitter | صص | لكل IEEE 802.3bm | ||||
| ارتفاع العين | هح | - | 95 | - | بالسيارات | |
| جهد الوضع المشترك للتيار المستمر | العاصمةالخامس | -350 | - | 2850 | بالسيارات | |
| المتلقي | ||||||
| تأرجح إخراج البيانات التفاضلية | صوت (ص) | 300 | - | 850 | بالسيارات | |
| عرض العين | هث | 0.57 | - | - | واجهة المستخدم | |
| إغلاق عمودي للعين | الخامسec | - | - | 5.5 | ديسيبل | |
|
خسارة عائد المخرجات التفاضلية (دقيقة) |
RLd (و) |
9.5–0.37f ، 0.01≤f <8 |
ديسيبل |
|||
| 4.75–7.4log10 (f / 14) ، 8 ≤f <19 | ||||||
|
خسارة عائد التحويل للوضع التفاضلي المشترك (الحد الأدنى) |
RLdc (و) |
22-20 (f / 25.78) ، 0.01 درجة فهرنهايت <12.89 |
ديسيبل |
|||
| 15-6 (f / 25.78) ، 12.89≤f <19 | ||||||
| عدم تطابق الإنهاء التفاضلي | تيم | - | - | 10 | ٪ | |
| وقت الانتقال ، 20٪ إلى 80٪ | تيص/ تF | 12 | - | - | ملاحظة | 20٪ ~ 80٪ |
خصائص الواجهة الكهربائية منخفضة السرعة
| معامل | رمز | دقيقة. | عادي | الأعلى | وحدة | ملحوظة |
| المرسل | ||||||
| ناتج خطأ جهاز الإرسال عالي | خطأ | 2 | - | Vcc + 0.3 | الخامس | |
| ناتج خطأ جهاز الإرسال منخفض | VFaultL | 0 | - | 0.8 | الخامس | |
| جهد تعطيل الارسال- مرتفع | VDisH | 2 | - | Vcc + 0.3 | الخامس | |
| جهد تعطيل جهاز الإرسال- منخفض | VDisL | 0 | - | 0.8 | الخامس | |
| المتلقي | ||||||
| جهد الخرج LOS عالي | فلوش | 2 | - | Vcc + 0.3 | الخامس | |
| الجهد الناتج LOS منخفض | VLOSL | 0 | - | 0.8 | الخامس | |
التوافق
جميع وحدات الإرسال والاستقبال البصرية GTS-L13B1-40DC من Gigaopto مفتوحة المصدر ، ويمكن ترميزها لتكون متوافقة تمامًا مع الأجهزة الرئيسية ، يرجى الرجوع إلى النموذج التالي ، لمزيد من توافق المنتجات ، لا تتردد في الاتصال بنا.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| متوافق مع العلامة التجارية | رقم القطعة | متوافق مع العلامة التجارية | رقم القطعة |
| جيجوبتو | GTS-L13B1-40DC | أريستا | SFP-25G-ER40 |
| سيسكو | SFP-25G-ER-S | بروكيد | 25G-SFP28-ER40 |
| ميلانوكس | SFP28-25GER-31 | ||
للمزيد من سلسلة جهاز الإرسال والاستقبال 25GBASE ، يرجى الرجوع إلى النموذج التالي
| ف / ن | وصف | طول الموجة | تصل | نوع الألياف | TX Power (ديسيبل) | Rx Sens. (ديسيبل) | DDM |
| GTS-L08B1-01DC | 25 جرام ريال | 850 نانومتر | 100 م | MMF | -6.4 ~ 2.4 | <-10.3 | ص |
| GTS-L08B1-03DC | 25G eSR | 850 نانومتر | 300 م | MMF | -6.4 ~ 2.4 | <-10.3 | ص |
| GTS-L08B1-01MC | 25G CSR Dual Rate 10 / 25G | 850 نانومتر | 100 م | MMF | -5 ~ 2.4 | ＜ -10.3 | ص |
| GTS-L13B1-10DC | 25G LR | 1310 نانومتر | 10 كم | SMF | -4.5 ~ 2.5 | <-11.4 | ص |
| GTS-L13B1-30DC | 25G ER Lite | 1310 نانومتر | 30 كم | SMF | 0 ~ 6 | <-19 | ص |
| GTS-L13B1-40DC | 25G ER | 1310 نانومتر | 40 كم | SMF | 0 ~ 6 | <-19 | ص |
| GTS-B23B1-10DC | 25 جرام BD LR | 1270/1330 نانومتر | 10 كم | SMF | -2 ~ 4 | <-13 | ص |
| GTS-B32B1-10DC | 25 جرام BD LR | 1330/1270 نانومتر | 10 كم | SMF | -2 ~ 4 | <-13 | ص |
| GTS-B23B1-20DC | 25G BiDi eLR | 1270/1330 نانومتر | 20 كم | SMF | 0 ~ 6 | <-14 | ص |
| GTS-B32B1-20DC | 25G BiDi eLR | 1330/1270 نانومتر | 20 كم | SMF | 0 ~ 6 | <-14 | ص |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330 نانومتر | 40 كم | SMF | 0 ~ 6 | <-18 | ص |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270 نانومتر | 40 كم | SMF | 0 ~ 6 | <-18 | ص |
| GTS-CxxB1-10DC | 25 جرام CWDM LR | C27 / C29 / C31 / C33 / C35 / C37 | 10 كم | SMF | 0 ~ 6 | <-14 | ص |
| GTS-CxxB1-10DC | 25 جرام CWDM LR | C47 / C49 / C51 / C53 / C55 / C57 | 10 كم | SMF | 0 ~ 6 | <-14 | ص |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27 / C29 / C31 / C33 / C35 / C37 | 30 كم | SMF | 0 ~ 6 | <-19 | ص |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47 / C49 / C51 / C53 / C55 / C57 | 30 كم | SMF | 0 ~ 6 | <-19 | ص |
| GTS-DxxB1-10DC | 25G DWDM LR 100 جيجا هرتز | C17 ~ C61 | 10 كم | SMF | -2 ~ 6 | <-12 | ص |
