تفاصيل المنتج:
|
| اسم المنتج: | 10 جرام eLR20 | معدل البيانات: | 10 جيجابت في الثانية |
|---|---|---|---|
| شكل عامل: | SFP + | الطول الموجي: | 1310 نانومتر |
| عناصر: | DFB + PIN | تَوصِيل: | 20 كم |
| موصل: | المزدوج LC | الكلمات الدالة: | SFP + 10G eLR 20KM ، مخصص 10GBASE LR20 |
| إبراز: | SFP + الألياف أحادية الوضع SMF,1310 نانومتر الألياف أحادية الوضع SMF,DDM 20 كم وحدة sfp |
||

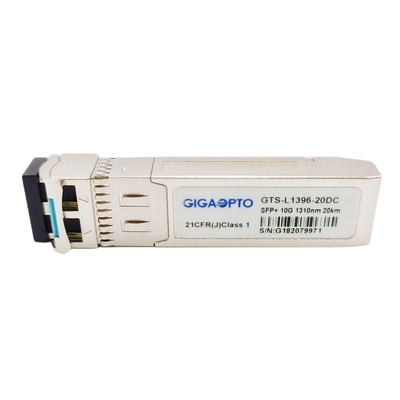

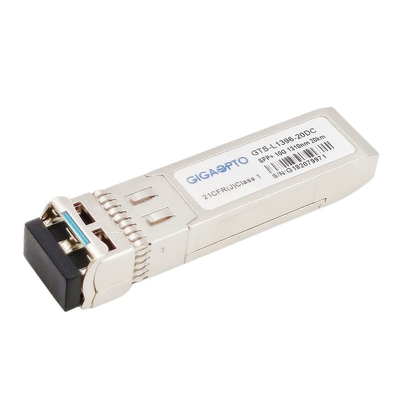

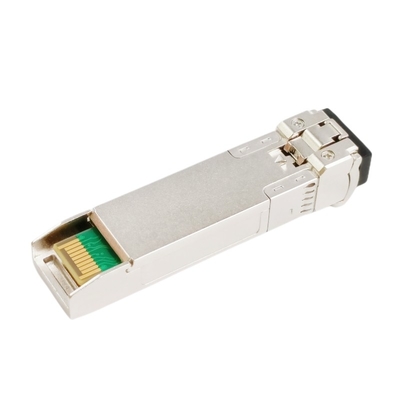

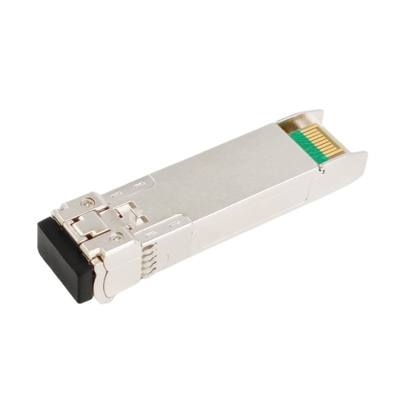

SFP + 10G eLR 20 كم SMF وحدة الإرسال والاستقبال LC DOM
وصف
تم تصميم وحدة الإرسال والاستقبال 10G eLR للاستخدام في وصلات 10 Gigabit Ethernet التي تصل إلى 20 كم عبر الألياف ذات الوضع الأحادي الشريط المزدوج (SMF) مع موصل LC مزدوج الاتجاه.وهي متوافقة مع SFF-8431 و SFF-8432 و IEEE 802.3ae.
يتكون جهاز الإرسال والاستقبال 10G eLR SFP + من قسمين: يستخدم قسم جهاز الإرسال ليزر DFB متعدد الآبار بقوة 1310 نانومتر وهو متوافق مع ليزر من الفئة 1 وفقًا لمعيار الأمان الدولي IEC-60825 ، ويستخدم قسم جهاز الاستقبال مضخمًا أوليًا للكشف عن InGaAs (IDP) مُركبًا في رأس بصري و IC مقيد بعد مكبر الصوت.
تتوفر مراقبة التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك ، كما هو محدد في SFF-8472.
يتميز جهاز الإرسال والاستقبال 10G SFP + باستهلاك منخفض للطاقة وسرعة عالية ، وهو مثالي لمحولات 10 جيجابت إيثرنت (10 جيجابت إيثرنت) وأجهزة التوجيه وبطاقات واجهة الشبكة (NIC) ومحولات الوسائط ، إلخ.
يتم فحص واختبار كل جهاز إرسال واستقبال بصريًا بنسبة 100٪ قبل الشحن.
تخصيص
| التعبئة والتغليف | SFP بلس | معدل البيانات | 10G |
| مركز الطول الموجي | 1310 نانومتر | ماكس ريتش | 20 كم |
| نوع الموصل | المزدوج LC | نوع الألياف | SMF |
| نوع LD | DFB ليزر | نوع المستقبل | دبوس |
| TX قوة | -6 ~ + 1 ديسيبل | حساسية RX | <-14.4 ديسيبل |
| ميزانية السلطة | 8.4 ديسيبل | نسبة الانقراض | > 3.5 ديسيبل |
| استهلاك الطاقة | ≤1.0 واط | RX الزائد | > 0.5 ديسيبل |
| دعم DOM | أيد | نطاق درجة حرارة | كوم. |
| OEM / ODM | أيد | ضمان | 36 شهرًا |
| البروتوكولات | IEEE 802.3ae و SFF-8472 و SFF-8431 و SFF-8432 و SFP + MSA المتوافقة و CPRI و eCPRI | ||
سمات
طلب
المعايير
الخصائص الكهربائية والبصرية
| الخصائص الكهربائية | ||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| إجمالي العرض الحالي | المحكمة الجنائية الدولية | 300 | مللي أمبير | |||
| المرسل | ||||||
| جهد الإدخال التفاضلي للمرسل | 180 | 1200 | بالسيارات | |||
| جهد الإخراج Tx_Fault - مرتفع | VOH | 2.4 | Vcc | الخامس | LVTTL | |
| جهد الإخراج Tx_Fault - منخفض | المجلد | 0 | 0.4 | الخامس | LVTTL | |
| جهد الإدخال Tx_Disable - مرتفع | VIH | 2 | Vcc | الخامس | LVTTL | |
| جهد الإدخال Tx_Disable - منخفض | VIL | 0 | 0.8 | الخامس | LVTTL | |
| المدخلات التفاضلية المعاوقة | 90 | 100 | 110 | Ω | ||
| المتلقي | ||||||
| جهد الخرج التفاضلي لجهاز الاستقبال | 300 | 850 | بالسيارات | |||
| الخصائص الكهربائية | ||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| الجهد الناتج LOS - مرتفع | VOH | 2.4 | Vcc | الخامس | LVTTL | |
| الجهد الناتج LOS - منخفض | المجلد | 0 | 0.4 | الخامس | LVTTL | |
| المعاوقة التفاضلية الناتجة | 90 | 100 | 110 | Ω | ||
| خصائص المرسل البصري | ||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| متوسط انتاج الطاقة | العبوة | -6 | +1 | ديسيبل | ||
| مركز الطول الموجي | λ ج | 1290 | 1310 | 1330 | نانومتر | |
| العرض الطيفي (-20 ديسيبل) | ∆λ | 1 | نانومتر | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||
| نسبة الانقراض | ER | 3.5 | ديسيبل | |||
| ضجيج الكثافة النسبية | رين | -128 | ديسيبل / هرتز | |||
| صعود / هبوط بصري | تيص/ تF | 28 | 50 | ملاحظة | ||
| عقوبة المرسل والتشتت | TDP | 3.2 | ديسيبل | |||
| جهاز الإرسال متوقف عن التشغيل | POFF | -45 | ديسيبل | |||
| إخراج مخطط العين | يتوافق مع IEEE802.3ae | |||||
| خصائص جهاز الاستقبال البصري | ||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| مركز الطول الموجي | λ ج | 1260 | 1610 | نانومتر | ||
| المتلقي حساسية | PSEN | -14.4 | ديسيبل | 1 | ||
| طاقة تشبع الإدخال (الزائد) | PSAT | 0.5 | ديسيبل | |||
| انعكاس المتلقي | -12 | ديسيبل | ||||
| مستوى إزالة التأكيد | LOSD | -17 | ديسيبل | |||
| مستوى تأكيد LOS | لوسا | -30 | ديسيبل | |||
| التباطؤ LOS | HYS | 0.5 | 6 | ديسيبل | ||
ملاحظة 1.تقاس مع PRBS231-1 نمط ، @ 10.3125 جيجابت في الثانية ، ER = 4dB ، BER = 1x10-12.
مخطط الحزمة
الأبعاد بالمليمترات.جميع الأبعاد ± 0.1 مم ما لم ينص على خلاف ذلك.(الوحدة: مم)
