تفاصيل المنتج:
|
| اسم المنتج: | 10 جيجا بايت - LRM2 | معدل البت: | 10 جيجابت في الثانية |
|---|---|---|---|
| نوع النموذج: | SFP + | الطول الموجي: | 1310 نانومتر |
| وسائل الإعلام: | SMF | عناصر: | FP + PIN |
| تصل: | 2 كم | موصل: | LC دوبلكس |
| الكلمات الدالة: | SFP-10G-LRM2 |

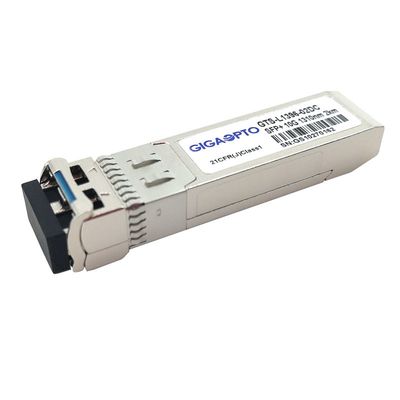

10GBASE LRM2 SFP Plus 1310nm SMF 2 كم جهاز الإرسال والاستقبال البصري LC DOM
وصف
تم تصميم وحدة الإرسال والاستقبال SFP + 10GBASE-LRM2 عالية الأداء والفعالة من حيث التكلفة للاستخدام في 10GBASE Ethernet ، مما يدعم النقل لمسافة 2 كم على الألياف ذات الوضع الفردي المزدوج عبر موصل LC باستخدام طول موجي اسمي يبلغ 1310 نانومتر.
يتكون جهاز الإرسال والاستقبال SFP + 10G LRM2 من قسمين: جهاز إرسال ليزر عالي الدقة 1310 نانومتر FP وثنائي ضوئي PIN عالي الحساسية ، تلبي جميع الوحدات متطلبات أمان الليزر من الفئة 1.
جهاز الإرسال والاستقبال هذا متوافق مع SFF-8431 و SFF-8432 و IEEE 802.3ae 10GBASE-LR.إنه مزود بموصل من نوع الحافة SFP + 20 سنًا للسماح بإمكانية التوصيل السريع.
تتوفر مراقبة التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك ، كما هو محدد في SFF-8472.يتميز باستهلاك الطاقة المنخفض ، السرعة العالية ، جهاز الإرسال والاستقبال 10G SFP + LRM2 يستخدم على نطاق واسع لمركز البيانات ، قناة الألياف 10G ، SONET و SDH إلخ.
يتم فحص واختبار كل جهاز إرسال واستقبال بصريًا بنسبة 100٪ للتأكد من توافقه قبل الشحن.
تخصيص
| تكنولوجيا التغليف | SFP + | أقصى معدل بت | 10G |
| الطول الموجي (TX) | 1310 نانومتر | وصول الألياف | 2 كم |
| موصل | LC دوبلكس | وسائل الإعلام | SMF |
| نوع المرسل | الليزر FP | نوع المستقبل | دبوس |
| طاقة الإخراج TX | -8.2 ~ -0.5 ديسيبل | حساسية RX | <-14.4 ديسيبل |
| قوة-الدخل | 6.2 ديسيبل | نسبة الانقراض | > 3.5 ديسيبل |
| استهلاك الطاقة | ≤1.0 واط | RX الزائد | > 0.5 ديسيبل |
| دعم DOM | نعم | نطاق درجة حرارة | كوم. |
| OEM / ODM | أيد | الضمان محدود الوقت | 36 شهرًا |
| البروتوكولات | متوافق مع SFP + MSA ، CPRI ، eCPRI | ||
سمات
طلب
الخصائص الكهربائية والبصرية
| الخصائص الكهربائية | ||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| إجمالي العرض الحالي | أنانسخة | 300 | مللي أمبير | |||
| المرسل | ||||||
| جهد الإدخال التفاضلي للمرسل | 180 | 1200 | بالسيارات | |||
| جهد الإخراج Tx_Fault - مرتفع | الخامسأوه | 2.4 | Vcc | الخامس | LVTTL | |
| جهد الإخراج Tx_Fault - منخفض | الخامسOL | 0 | 0.4 | الخامس | LVTTL | |
| جهد الإدخال Tx_Disable - مرتفع | الخامسIH | 2 | Vcc | الخامس | LVTTL | |
| جهد الإدخال Tx_Disable - منخفض | الخامسانا | 0 | 0.8 | الخامس | LVTTL | |
| المدخلات التفاضلية المعاوقة | 90 | 100 | 110 | Ω | ||
| المتلقي | ||||||
| جهد الخرج التفاضلي لجهاز الاستقبال | 300 | 850 | بالسيارات | |||
| الجهد الناتج LOS - مرتفع | الخامسأوه | 2.4 | Vcc | الخامس | LVTTL | |
| الجهد الناتج LOS - منخفض | الخامسOL | 0 | 0.4 | الخامس | LVTTL | |
| المعاوقة التفاضلية الناتجة | 90 | 100 | 110 | Ω | ||
| خصائص المرسل البصري | |||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| متوسط انتاج الطاقة | صخارج | -8.2 | +0.5 | ديسيبل | |||
| مركز الطول الموجي | λ ج | 1260 | 1310 | 1360 | نانومتر | ||
| العرض الطيفي | ∆λ | 2.8 | نانومتر | ||||
| نسبة الانقراض | ER | 3.5 | ديسيبل | ||||
| ضجيج الكثافة النسبية | رين | -128 | ديسيبل / هرتز | ||||
| صعود / هبوط بصري | تيص/ تF | 28 | 50 | ملاحظة | |||
| عقوبة المرسل والتشتت | TDP | 3.2 | ديسيبل | ||||
| جهاز الإرسال متوقف عن التشغيل | صإيقاف | -45 | ديسيبل | ||||
| إخراج مخطط العين | يتوافق مع IEEE802.3ae | ||||||
| خصائص جهاز الاستقبال البصري | |||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| مركز الطول الموجي | λ ج | 1260 | 1610 | نانومتر | |||
| المتلقي حساسية | صسين | -14.4 | ديسيبل | 1 | |||
| طاقة تشبع الإدخال (الزائد) | صجلس | 0.5 | ديسيبل | ||||
| انعكاس المتلقي | -12 | ديسيبل | |||||
| مستوى إزالة التأكيد | LOSD | -17 | ديسيبل | ||||
| مستوى تأكيد LOS | لوسا | -30 | ديسيبل | ||||
| التباطؤ LOS | HYS | 0.5 | 6 | ديسيبل | |||
ملاحظة 1.تقاس مع PRBS231-1 نمط ، @ 10.3125 جيجابت في الثانية ، ER = 4dB ، BER = 1x10-12.
التوافق
يتم اختبار كل جهاز إرسال واستقبال بصري من Gigaopto في الجهاز المضيف للتحقق من قابلية التشغيل البيني ، ونعد بتوافق كامل بنسبة 100٪ على الجهاز المحدد مع ضمان لمدة 3 سنوات.
للحصول على هذا GTS-L1396-02DC ، يرجى الرجوع إلى جدول مراسلات P / N.لمزيد من توافق المنتج ، نرحب دائمًا بالاتصال بنا.
| متوافق مع العلامة التجارية / رقم الجزء | |||
| متوافق مع العلامة التجارية | رقم القطعة | متوافق مع العلامة التجارية | رقم القطعة |
| جيجوبتو | GTS-L1396-02DC | بروكيد | 10G-SFPP-LRM2 |
| سيسكو | SFP-10G-LRM2 | العرعر | EX-SFP-10GE-LRM2 |
| نتغير | AXM764 | ||
مخطط الحزمة
الأبعاد بالمليمترات.جميع الأبعاد ± 0.1 مم ما لم ينص على خلاف ذلك.(الوحدة: مم)
